— —从整个计划,到原理图选择绘制,PCB、电子、结构制作,整机调试安装

导读: 半年前就开始计划制作3886功放,之后又把前级定为6N2,从整个计划,到原理图选择绘制,PCB、电子、结构制作,整机调试安装,终于在近日完成,工作繁忙也是造成制作周期延长的重要原因;东西做好了,当然要和大家一起分享。

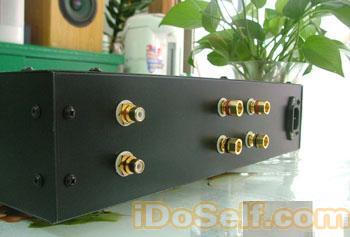

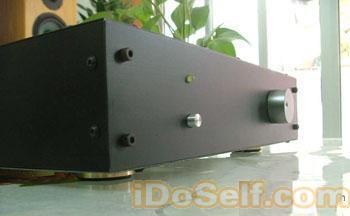

  整机图:
  半年前就开始计划制作3886功放,之后又把前级定为6N2,从整个计划,到原理图选择绘制,PCB、电子、结构制作,整机调试安装,终于在近日完成,工作繁忙也是造成制作周期延长的重要原因;东西做好了,当然要和大家一起分享。
  采用的电路都是大家很熟悉的,在此不多叙说,看图自然就明白了。
  电子部分制作——
  一、6N2前级

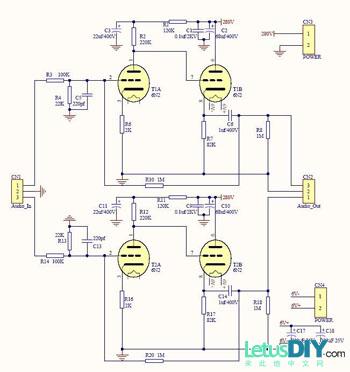

  原理图选用“无胆”的图纸,如下:

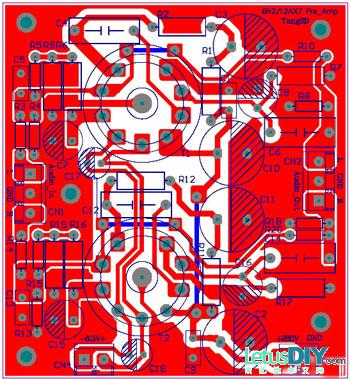

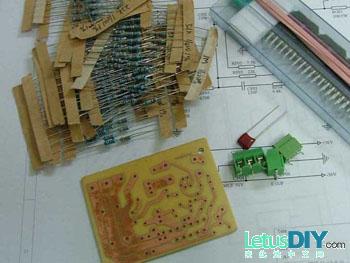

  PCB自己绘制,并用热转印制作PCB板(PCB制作过程将在3886部分细述):

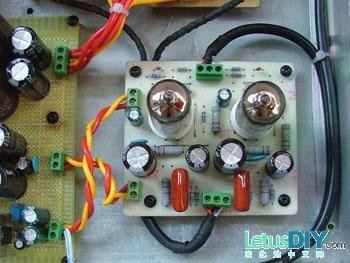

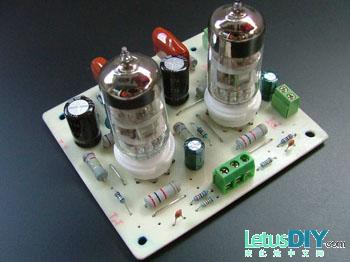

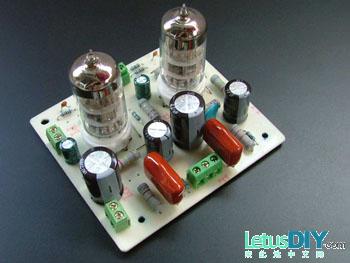

  前级制作完成,电容电阻都是使用极普通的料,特别是耦合输出电容,先使用最普通的CBB代替的

  二、LM3886后级
  电路采用吴刚的动态反馈电路,之前和NS公司标准电路对比,发现自己比较喜欢前者,所以采用,同样是自己制作PCB,下面按图叙说制作过程
  1。绘制原理图(本人使用AD6-Altium Designer6,即Protel DXP的更新版本)

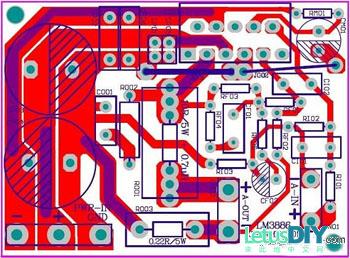

  2.PCB LAYOUT,采用单声道设计,这样制作方便灵活

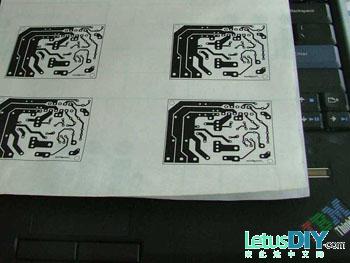

  3。将PCB图纸打印在热转印纸上(本人使用普通的不干胶纸衬底)
  4。准备好覆铜板

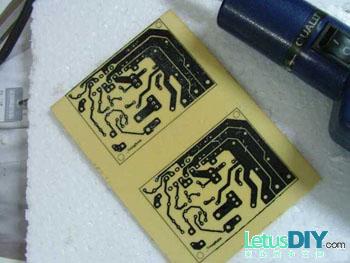

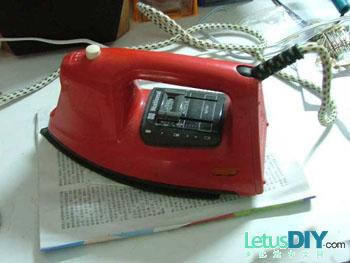

  5.开始热转印,因为板子比较小,使用电熨斗来完成,好用,
  6.五六分钟后,转印完成,把它放到一边凉快去,。。

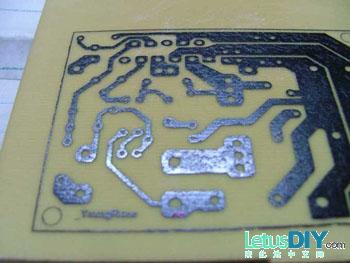

  7. 冷却后,小心除去转印纸,效果还算满意

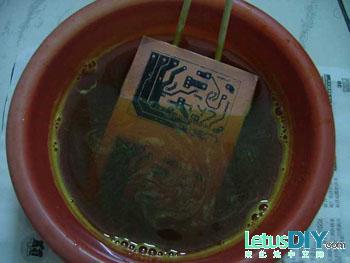

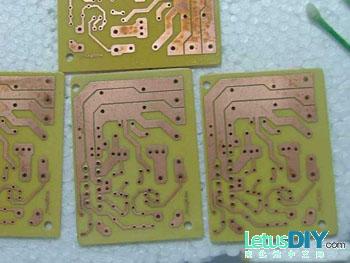

  8.腐蚀,使用fecl3溶液,注意保护环境

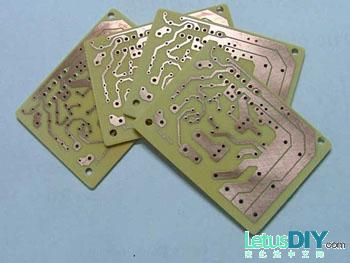

  9.几分钟后,腐蚀完成(具体需要的时间和FECL3溶液的浓度,温度,PCB大小,覆铜的质量都有关系,只要看到不需要铜的地方都没有了,那就OK,)打捞起来,清洗干净

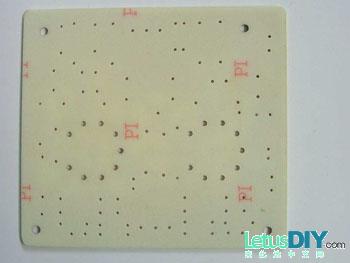

  10.钻孔,没有台钻,使用小电钻+手电钻。。
  11.钻孔完成后,将PCB裁切成需要的大小,边角打磨平整
  12.一边用水冲洗,一边用砂纸打磨干净(我使用的是刷碗的纱布,不容易损坏铜皮),,注意节约用水

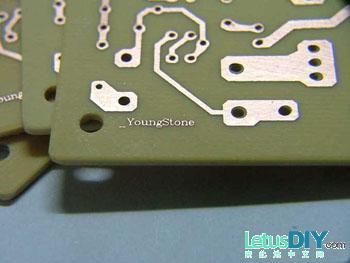

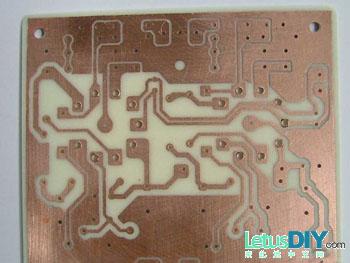

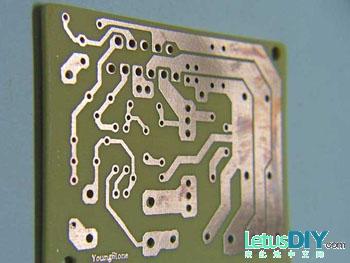

  14. PCB制作完成。。。 ;可以开始焊接,,尽量不要用说触碰PCB的铜皮部分,减少氧化机会
  ——结构机箱部分制作——
  之前也自己做过机箱,感觉累;这次本来想买成品机箱,但是找了一下周围市场,没有自己满意的,要不价格贵,要不样子不喜欢,SO,干脆自己做。..
  和电子部分一样,,按图片来叙述制作方法:

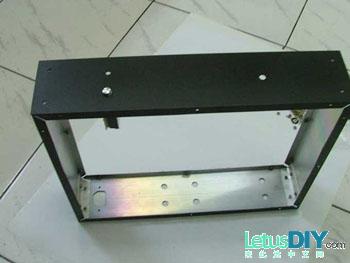

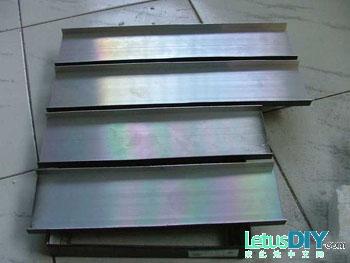

  1.材料选取,和上次一样,选用铝合金方通+角铝,但是这次用了比较厚的,毕竟机器重量不轻。。

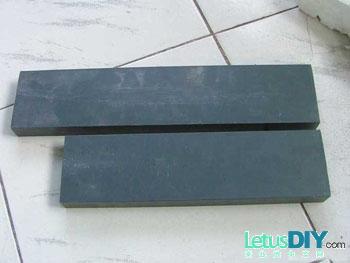

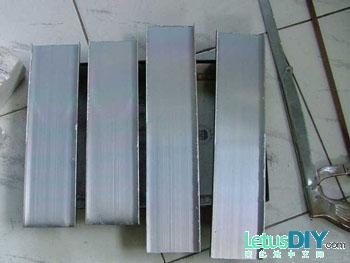

  2. 按照机箱前后左右侧板的长度下料:

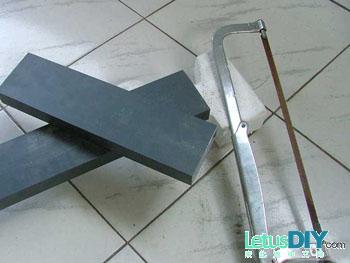

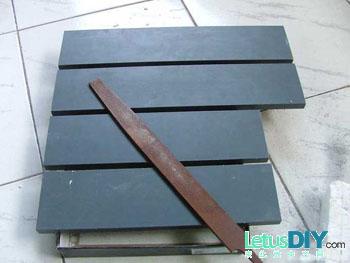

  3. 将方通锯开,本人的工具是手工小钢锯
  4.打磨平整
  5.倒角,将两片侧板的连接处45度切割倒角
  为了赶时间,没有做很精确,因为不影响外观(盖上盖子就看不到了

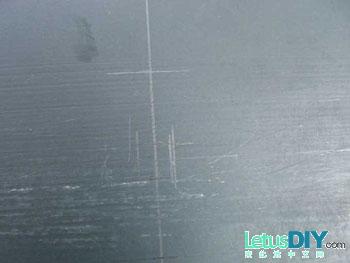

  6. 在要开孔的地方画线标注;
  电源接口处:

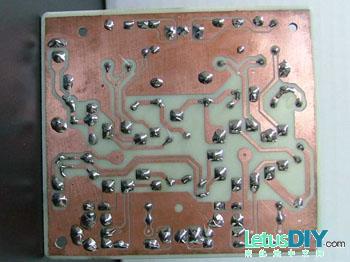

  13.涂抹松香酒精溶液,注意要使用无水酒精; 可以防止PCB快速氧化,又有助于焊接。。。
本文地址:https://www.eechina.com/thread-77686-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
1046235000 发表于 2011-10-13 09:59:24

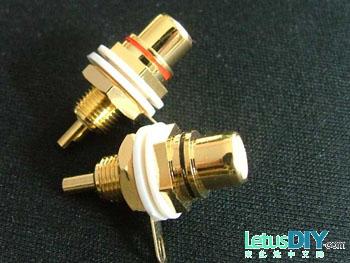

  RCA,接线端子处:
  电位器,电源开关LED指示灯,,等处

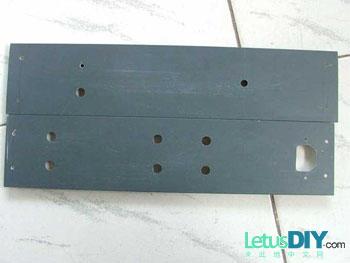

  7. 开孔,使用比较原始的方法,用电钻,先小孔,再大孔,之后上锉刀。。。
  8.开孔完成

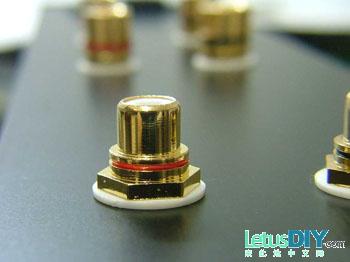

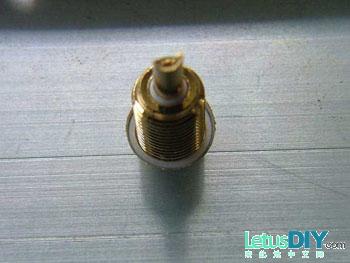

  9.试装一下RCA座的大小
   50.jpg [localimg=1,1]13[/localimg]
1046235000 发表于 2011-10-13 10:13:36

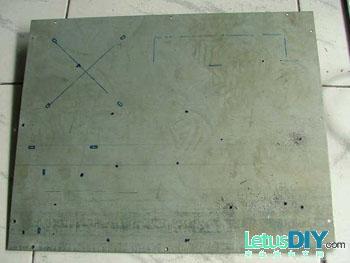

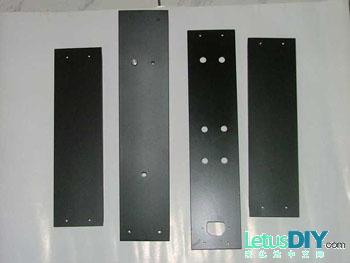

10. 底座和上盖采用1.2mm的冷板,不好加工,直接在五金店切好板,本制作中唯一求助外界的地方,花了24RMB。。

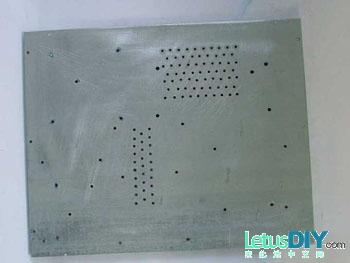

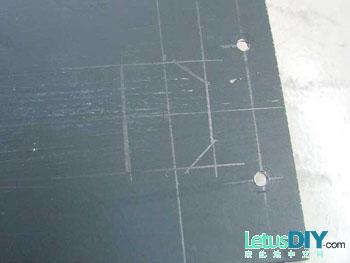

  对底座进行规划,画线,钻孔
  打磨好
  上盖只需要开螺丝空,轻松一些

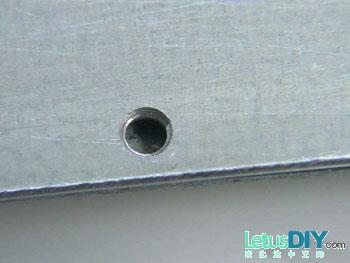

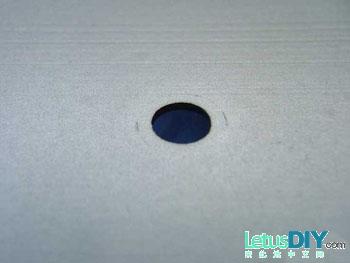

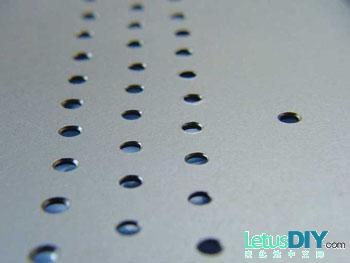

  来一张开孔细节(可以装倒角螺丝,这样可以保持和上盖平齐,不过我现在没这样的螺丝。。)
  ——外观装饰——
  DIY机箱,外表装饰是个问题,这里选用比较简单的方法:喷漆。
  选了几种颜色,都觉得不满意,最后想到一句话 “别的颜色做不好,就直接做黑色,显得专业” ,所以,买了一瓶黑色的亚光自喷漆

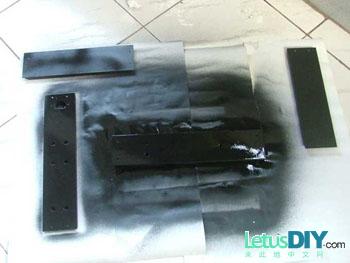

  1.全部清洗打磨干净,准备喷漆

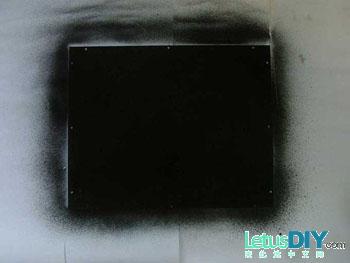

  2.喷漆中。..
  3.喷漆后表面细节
  4.底座散热孔图片

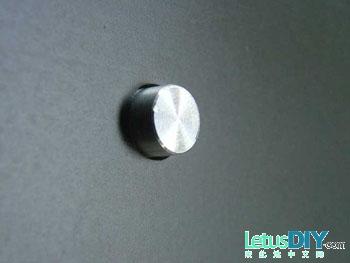

  5.电位器孔
  6.电源开关试装
1046235000 发表于 2011-10-13 10:21:08
  ——结构装配——
  1.各个部件准备好

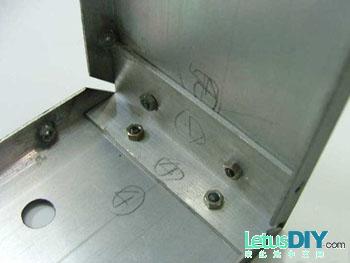

  2.侧板连接方法(本来想用AB胶,但是强度不够,所以对不长拆卸的地方,使用AB胶+螺丝固定的方法,够结实)
  3.还剩前面板
  4.侧板安装完成
  5.电源开关固定方法
  6. 安装底座
1046235000 发表于 2011-10-13 10:43:04
  7.上盖螺丝固定方法
  8.按装底座螺拄

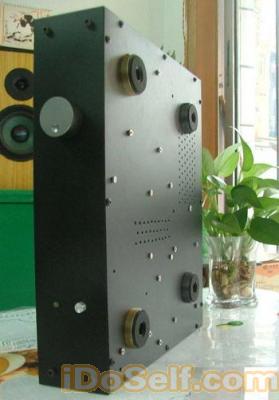

  9.结构装配完成
  ____整机装配,调试____

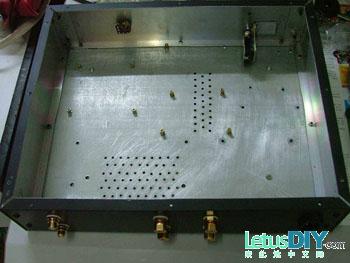

  1.将机箱结构整理好

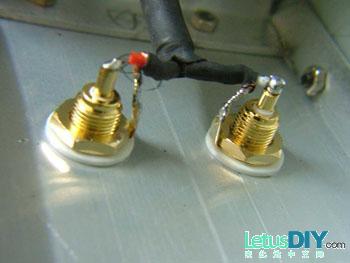

  2.安装RCA和输出接线柱
1046235000 发表于 2011-10-13 10:46:24
  3.安装电源接口
  4.安装各个电路模块

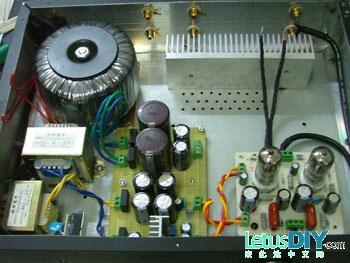

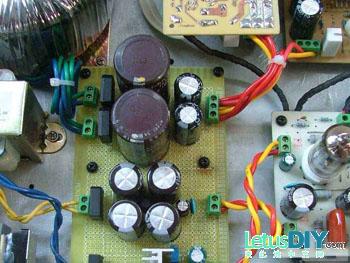

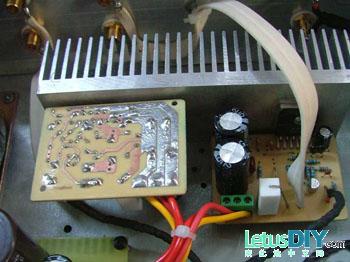

  5.上电试机,试听,调试时间花费了一个星期多,期间修改了地线的连接,个别电子元件,6N2阳极供电添加电感等等
  6.最后安装整理完成
1046235000 发表于 2011-10-13 10:49:55
