360V 5A 2000W电压电流功率表

发布时间:2011-9-19 12:58    发布者:我爱电子
关键词: 功率表
测试范围:360.00V5A2000W

设计思路: 1、利用AVR单片机ATtiny26L一对差分AD做VI转换; 2、为了提高测试的速度,使用V1、I1、V2、I2.......V64、I64交错AD测试;取样时间是50Hz工频的整数倍; Vout = 1/64(V1+....+V64)

Iout = 1/64(I1+....+I64)

Pout = 1/128(V1*I0+V1*I1+V2*I1+V2*I2+.....+V64*I63+V64*I64)

3、电路增加了升压电路,将Li电提升到7.1V。增加Li电简单限压充电电路,使用外部电源时,升压电路停止工作; 4、利用内部EEPROM做校正数据保存。 单片机编程: T26默认的系统频率是1MHz,要通过烧T26的熔丝位将系统频率设为外部晶振8MHz。 程序: 写入FLASH文件 *.hex

写入EEPROM文件 *.eep

GandF VIPR V21.1 360V5A的程序

显示:

电压 电流

功率 Pout/(Vout*Iout)

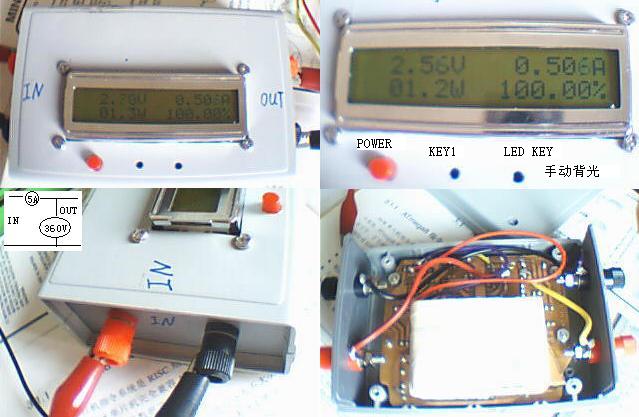

外壳是正成的小塑料盒

使用说明:

启动时按KEY1进入校正

启动后按KEY1开LCD背光

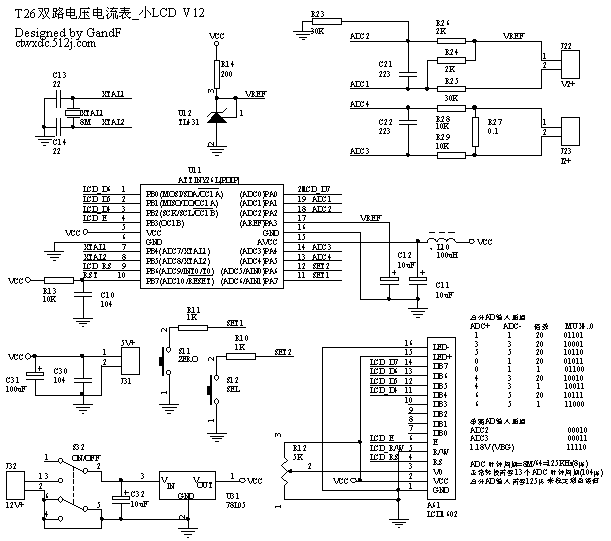

校正用20V,2A 电路图: 表图调整:

1、测电流的R27为0.02欧,我用的是彬枫兄送的康铜丝。

2、LCD背光LED的正脚接5V,负脚接在S12的2脚上,R10改成10欧,J23的2脚接地。

3、J23接Li电,电源开关S32的2脚和78L05的3脚断开,电源开关S32的2脚接下面电源图的3.6V,78L05的3脚接7.1V

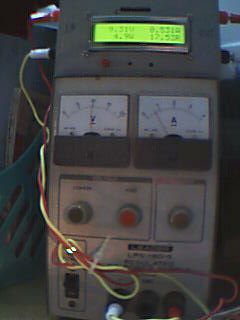

2.rar 应用: 老式的指针可调电源加这个就成数字显示了。
