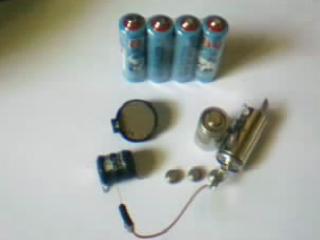

各种各样的电池，嘿嘿

wb61850 · 发表于 2009-6-23 08:14:18

有的电池可以充电，有的不能充电，嘿

wb61850 · 发表于 2009-6-23 08:16:52

俺觉得啊，用电池供电的设备有一个好处：
与电网脱离，杜绝了电网传导耦合对电路的干扰。

wb61850 · 发表于 2009-6-23 08:42:49

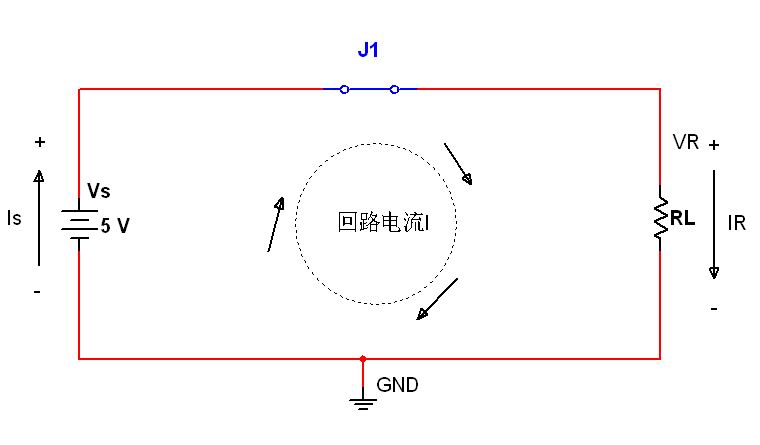

我们看一下这个简单电路中的能量关系。
电阻R的电压VR和电流IR方向如图所示。电流由高电位端流向低电位端，电子e的电势能减少。根据能量守恒原理，减少的电势能转换为“热能”辐射到周围的空间中去。
在看电池这端。Is是电源电流（这里假设Vs是理想的电压源，内阻=0），Vs是电源电压。Is与Vs的方向如图所示。由图可见，电流是由低电位端流向高电位端。在这个过程中，电子e的电势能是增大的。由能量守恒原理可知，电子增加的电势能是由电源电动势（非电能）转化而来的。
这个简单的电路说明，形成回路电流（环路电流）的必要条件是：回路中含有电动势。

qupeng2008 · 发表于 2009-6-23 08:59:25

早早起来来占座~

原野之狼 · 发表于 2009-6-23 10:17:00

楼主严谨踏实的治学作风很值得敬佩，欢迎到职业发展版块布道，讲讲阁下的人生经历。

wb61850 · 发表于 2009-6-23 20:49:47

狼兄好：
“谨踏实的治学作风”俺实在是不敢当

俺只是一个电子爱好者而已

俺活到36岁，没有啥值得炫耀的。在常人眼里，俺是个失败者。
俺不骗人、不坑人、不害人仅此而已。
只是愿意把自己那点微不足道的经验拿出来与大家分享而已。才疏学浅，还望大家海涵。
谢谢大家的支持，衷心的感谢！

wb61850 · 发表于 2009-6-24 07:06:06

新的一天开始了！新一轮太阳升起来了！
清晨第一缕阳光，带给你幸运与勇气！
OL

wb61850 · 发表于 2009-6-24 08:00:13

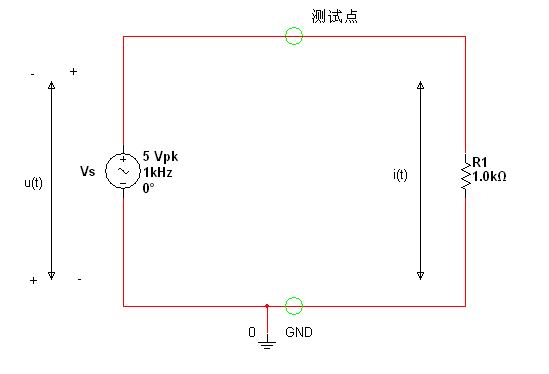

大家请看上述电路。
在上述电路中，Vs是理想的正弦电压源（其内阻=0）。正弦量的三要素是：振幅、频率和初相位，这是很重要的。
Vs的三要素已经标注在图上

R1是负载电阻，假设其是理想的电阻（即除了通电发热以外，没有其它效应）。
大家知道，交流电的大小及方向是随时间变化的。我们用双向箭头线表示这种变化。u(t)是交流电压，i(t)是交流电流，它们都是随时间安正弦规律变化的。
在这里我们假设GND的电位=0，那么相对于电源的另一个测试端来说，其电压（电位差）的变化是时正、时负的

wb61850 · 发表于 2009-6-24 08:03:18

我们来讨论一下上述电路中的能量关系

wb61850 · 发表于 2009-6-24 08:09:25

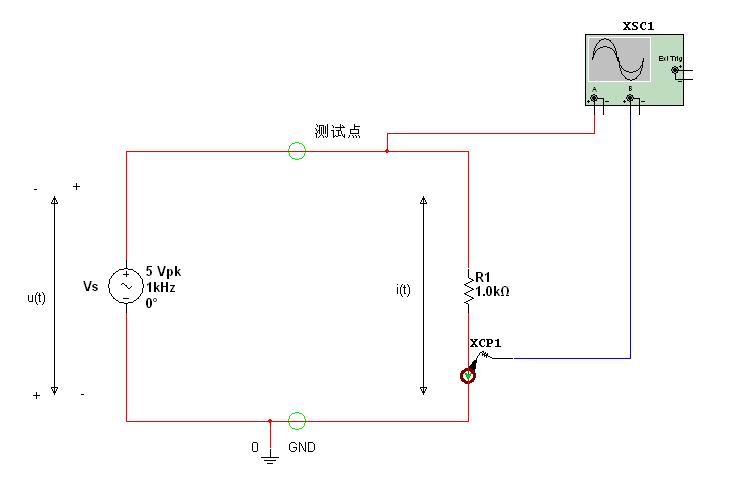

我们来测试一下电压u(t)和电流i(t)的波形。测试原理如上图。

wb61850 · 发表于 2009-6-24 08:18:53

好的

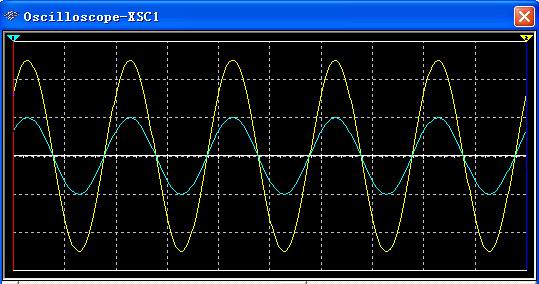

大家看到了，黄色信号线是电压u(t)，青色的信号线是电流i(t)，它们是同相的关系。
图中，中间白色的横线是GND，其电位=0。

wb61850 · 发表于 2009-6-24 08:26:21

大家知道功率P=电压V*电流I

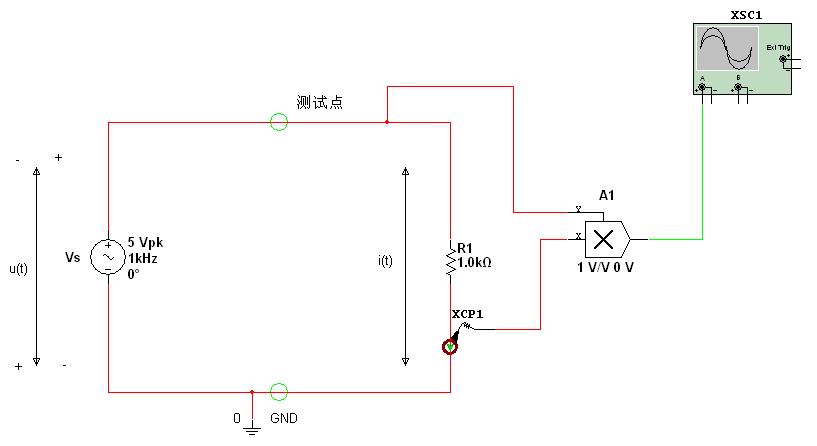

我们用一个模拟乘法器来测试一下这个电路的功率，测试原理如图所示。

wb61850 · 发表于 2009-6-24 08:36:44

好的

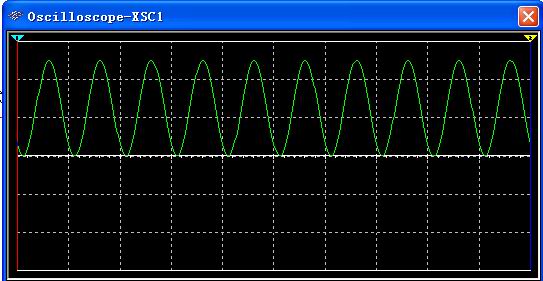

大家请看这个图，这个图就是该电路的功率曲线p(t)了。它是一个按正弦规律变化的脉动直流波形，其脉动频率等于电源频率的2倍。
该曲线可以说明“瞬时功率”以及“平均功率”，大家可以自己直观的看出来

大家知道p(t)=u(t)*i(t)这个基本关系就可以了，嘿嘿。
功率的单位是W（瓦特），1W=1J/S（焦耳/秒）
功率的物理含义是：单位时间内作功的多少。

wb61850 · 发表于 2009-6-24 08:40:27

上面这个波形有一个重要的特征：波形始终在0值以上，没有进入负值区域。

wb61850 · 发表于 2009-6-24 08:44:00

也就是说在正弦电压源的激励下，纯电阻电路始终是做“正功”的

wb61850 · 发表于 2009-6-24 08:49:16

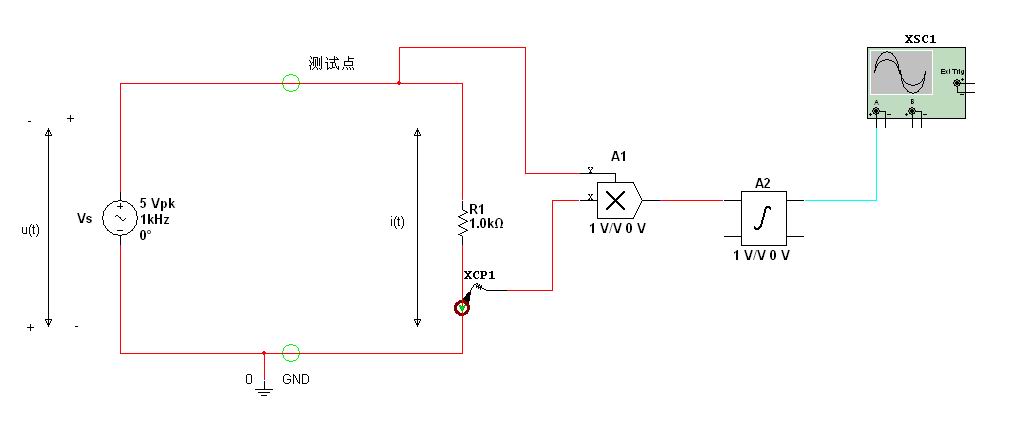

我们把功率对时间积分一下看看，如上图所示

wb61850 · 发表于 2009-6-24 08:56:29

OL

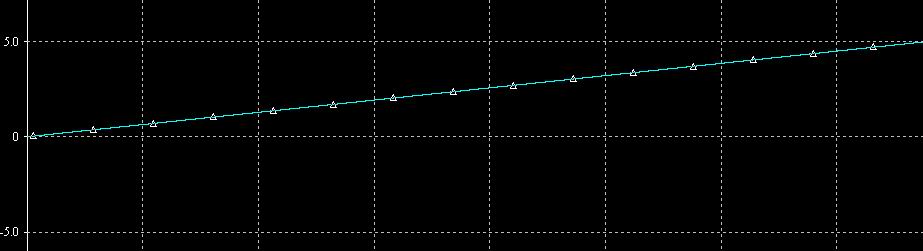

这就是功率对时间的积分曲线了

它表明：纯电阻电路消耗的能量始终是在随时间增大的。而电阻转化的能量（热、光等）必然是由电源供给的。
在纯电阻电路中没有能量的反向传送的现象。
