超温及降温报警器
发布时间：2011-9-16 15:04
发布者：我爱电子
|

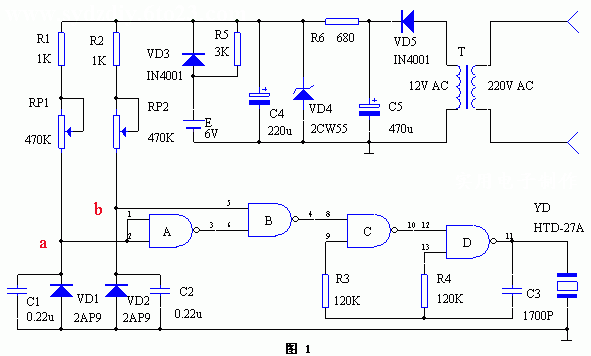

这是一只由CD4011四与非门集成电路构成的超温与降温报警器，供监视恒温箱的温度用。当恒温电路发生故障或停电，箱内温度高于或低于所允许的范围时，它均能发出警报声，提醒人们注意采取相应措施。该电路具有0.1℃的分辨能力。 工作原理  电路见图1（点击下载原理图）。二极管VD1和VD2均置于恒温箱内，当箱内温度低于下限值时，图中a点电位大于门A输入端的阈值电压U，门A输出端为低电平，使门B输出高电平，这时由门C、门D组成的多谐振荡器起振，压电片发出报警声；当箱内温度高于上限值时，b点电位小于门B阈值电压U，也可使门B输出高电平，压电片YD发出报警声。只有当箱内温度处于上、下限之间的值时，YD才不会发出声响。分别调节RP1和RP2的值可分别改变下限和上限值。 电源电路为交直流两用电源，E是备用电源，当交流电源停电时，VD3导通，备用电源对电路供电，由于本电路耗电甚微，备用电源可用层叠电池，以减少体积。 元器件选择与制作 元器件清单见下表。
|
