简易线圈匝间短路测试器
发布时间：2011-9-16 14:57
发布者：我爱电子
|

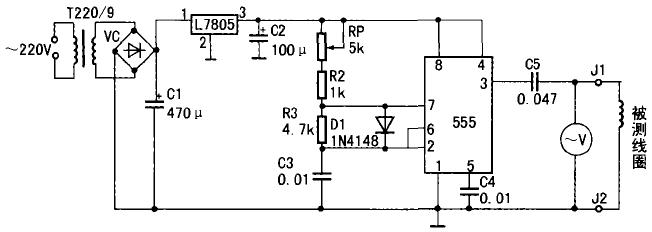

使用555集成定时器。加少量的外围元件，可做成简单、实用的线圈匝间短路测试器。利用它能简单、准确地测定行输出变压器、开关变压器、行推动变压器和偏转组件的线圈是否存在匝间短路。 一、电路结构 555电路是一块功能强大，使用灵活，应用广泛的集成电路。采用8脚双列直插结构。在3～18V内均可正常工作。 用555电路制作的线圈匝间短路测试器的电原理图如附图所示。555电路与外接元件构成多谐振荡器。方波脉中由③脚经C5耦合输出。 测试器可安装在一个体积为65×50×40mm。的直流电源塑料盒中。体积小巧。使用方便。交流电压表用电冰箱延时稳压器上常用的微形交流电压表改装而成：改装时分别刮去原字面上100、200、300三个数字最后面的一个0。将原来的整流二极管1N4007换成高频整流二极管。接入已知的30V、50Hz的交流电压。适当减小并调整原分压电阻的大小，使指针指在30V刻度线上即可。 图1中的定时电容C3和输出耦合电容C5要选用高频特性好的高频瓷片电容或薄膜电容。输出端J1、J2接两根带鳄鱼夹的软导线。  二、使用方法 测试器空载时。交流电压表的示数约为1V。用示波器测量输出端为5Vpp的方波脉冲，调节RP。方波脉冲的频率可在12.5～25kHz之间变化。 测试时，测试器的两个输出端J1、J2分别接被测电感的两端。被测线圈的电感L与输出耦合电容C5组成串联电路。调节RP，当输出方波脉冲的频率等于LC串联电路的固有频率时，电压表的示数最大。如果被测线圈的电感量较大(如彩色电视机的“FBT”初级线圈的电感为3.26mH)，绕组无匝间短路时。电压表的示数可达30V。若用示波器测量线圈两端为一幅度为80Vpp。周期为80us(频率为12.5kHz)的正弦波。如果被测线圈的电感量较小(如行推动变压器的次级线圈为0.427mH)，电压表的最大示数为16V。用示波器测量为35Vpp周期为30 us的正弦波。 当被测线圈存在匝间短路时，线圈的Q值大幅度下降，这时电压表的示数会大大减小。 1 行输出变压器(FBT)的检测 (1) 独立检测：将待测“FBT”从电路板上焊下来，对于彩色电视机或彩色显示器的“FBT” ，将测试器的两输端接“FBT”的初级绕组(+B端与C端)。若为黑白电视机的“FBT”接升压电容和阻尼二极管连接端，调节RP使电压表的示数UL最大。无匝间短路的“FBT”。电压表的示数一般在20V～30V之间。用导线在“FBT”的磁芯上穿绕一匝，将两端连通，做成一匝短路环，这时电压表的示数Uo下降到2V左右。 无匝间短路的“FBT”，UL/Uo＞8，内部存在匝间短路的“FBT”。UL大大减小，UL/Uo6。内部存在匝间短路的开关变压器，UL的值很小，且匝间短路越严重时，UL的值越小。当穿绕一匝短路环时，电压表的示数下降得很小，UL/Uo6。匝间短路的行推动变压器，UL的值小得多，穿绕一匝短路环时，电压表的示数下降得也很小，且匝间短路越严重，UL 的值越小。 用硅钢片做磁芯的行推动变压器，其UL和Uo都很小，不能用此测试器来检测判定。 4 行偏转线圈的检测 将偏转线圈的插头从电路板上取下来，测试器的输出端接行偏转线圈的输入端，调节RP使UL最大。无匝间短路的行偏转线圈的UL一般在22V左右。如果测得的UL较小，可再将行偏转线圈的两个绕组分开，分别检测它们的UL值，无匝间短路的行偏转线圈，两个UL值近似相等，如果两者相差较大。则行偏转线圈内存在匝间短路。还可进一步将行偏转线圈从显象管上取下来，紧贴行偏转线圈做一短路环，检测Uo，无匝间短路的行偏转线圈Uo一般在16V左右。由于行偏转线圈的绕组之间采用松耦合，无匝间短路的行偏转线圈，UL/Uo＞1.3，匝间存在短路的行偏转线圈UL/Uo＞1.2。 三、对检测结果的说明 对于不同的电感线圈，由于L、Q及绕组之间的耦合度不同，用该线圈匝间短路测试器测得的UL和Uo离散性较大。对于行输出变压器、开关变压器和行推动变压器这类电感量较大，Q值高和线圈之间采用紧耦合的电感线圈，由于UL/Uo＞6，可简单、准确地判定绕组是否存在匝间短路。对于行偏转线圈这类绕组间采用松耦合的电感线圈，无匝间短路的行偏转线圈UL/Uo |
