LPTM10-12107：混合信号平台管理方案~*
发布时间：2011-9-16 11:05
发布者：1770309616
|
Lattice平台管理器将板上电源管理（热插拔、测序、监测、复位产生、电源修正、相位余裕）和数字电路板管理（复位树、非易失性错误日志记录、胶合逻辑、电路板的数字信号监测和控制、系统总线接口等）集成到一个单一的解决方案中。 该平台管理设备提供了12个独立的模拟输入通道，可以监控最多12个电源测试点。通过差分输入，最多可以监控这些输入通道中的12个，以支持远程地面传感。通过两个独立的可编程比较器来监测每个模拟输入通道，同时支持高/低和界内/外（窗口比较）的监控功能。最多可提供6个通用5V容错数字输入用以各种控制功能。它有16个开漏数字输出，可以用于控制DC-DC转换器，低遗失率稳压器（LDO）和光耦合器，以及监督/通用逻辑接口。这些输出中的四个（HVOUT1 HVOUT4）可以配置为高电压MOSFET驱动器。在高电压模式下，这些输出可以提供高达12V的电压，以驱动N-信道MOSFET栅，这样一来，他们就可以被当作高侧功率开关，用来控制电源，并具有可编程电源斜坡上升/下降。

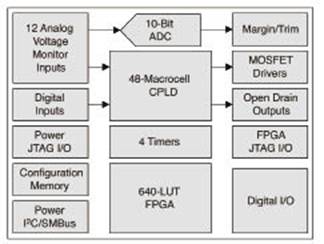

图1 LPTM10-12107方框图

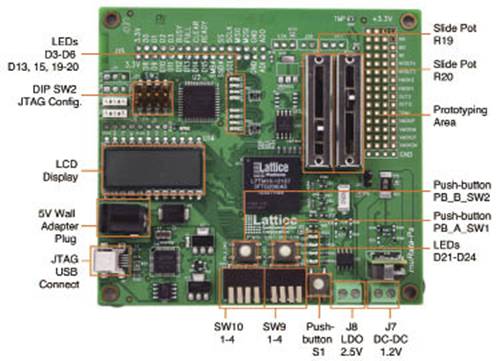

图2 LPTM10-12107平台管理评估板外形图 特点：高精度，可靠性监测提高 • 12个独立的模拟监视器输入 • 远程地面感应差分输入 • 每个模拟输入，两个可编程阈值比较器 • 硬件窗口比较 • 用于I2C监控的10位ADC • 高压FET驱动器可实现整合 • 电源斜坡上升/下降控制 • 可编程电流和电压输出 • FET控制，或数字输出独立配置 • 电源相位余裕，修正功能 • 最多8个电源修正和相位余裕 • 通过I2C，动态电压控制 • 每个输出独立数字闭环修正功能 • 可编程的定时器增加控制的灵活性 • 四个独立的计时器 • 定时序列的32μs到2秒的时间间隔 • PLD资源整合电源和数字功能 • 48宏单元CPLD • 640 LUT4 FPGA • 最高107数字I / O • 最高6.1 Kb的分布式RAM • 可编程的sysIO™缓冲器支持一系列接口 • LVCMOS 3.3/2.5/1.8/1.5/1.2 • LVTTL • 系统级支持 • 3.3V单电源供电 • 工业温度范围：-40℃至+85℃ •系统可编程降低风险 •集成的非易失性配置存储器 • JTAG编程接口 封装选项 • 128引脚TQFP • 208球ftBGA • 符合RoHS标准，不含卤素 该Platform Manager™产品系列代表第三代Lattice混合信号器件。通过集成可编程模拟和逻辑，以支持许多常见的功能（如电源管理，数字化管家服务和胶合逻辑），可编程平台管理器大大简化了电路板管理的设计。通过整合这些支持功能，该平台管理设备不仅降低了成本，而且还提高了系统的可靠性，并提高了设计灵活性，最大限度地减少了电路板的返工风险。 使用开发套件提供的预装板数字化管理设计，你可以在几分钟内测试电源管理功能，如电源热插拔控制，冗余电源选择和有效载荷电源管理。数字化管理的支持功能包括：复位分配、系统接口、电源配置和故障监测/记录。该套件还具有增强的电源管理功能，如电源闭环修整和相位余裕。该板的电源来自12VDC墙上插头电源。 本用户指南介绍了如何使用平台管理器开发工具包，这是一个易于使用的评估和设计系统。该开发工具包提供了一个开发测试环境，以帮助电源管理功能的设计，如排序、电源故障记录、修正、复位、高边MOSFET驱动器和FPGA的用户逻辑I/O扩展。

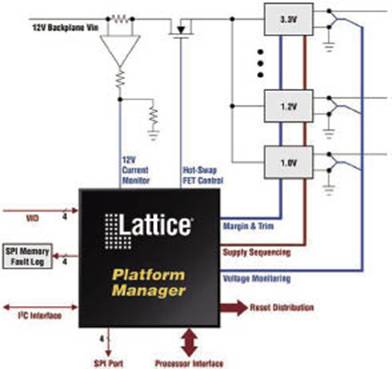

LPTM10-12107平台管理开发板主要特性 平台管理器开发套件包括： • 平台管理器LPTM10-12107，为208-ball ft BGA封装 • 板上USB编程支持 • 4Mbit SPI Flash存储器用于数据和故障记录 • SPI和I2C接口 • I2C、SPI和通用数据总线，I/O 的2X16扩展头 • 两个4位DIP开关 • 输入控制、复位等三推按钮。 • 电源修正的DAC和A / D转换 • LED显示屏 • 液晶显示器 • 用户故障或演示的可调电位器 • 温度传感热敏电阻电路 • LDO的演示测序和修正功能 • DC-DC转换器，以演示测序和修正 • 两个LDO，用于主芯片电源和VCCIO电源。 • 板上和板外电源监控的VMON电压监视器 • 用户负载和测试的板外螺钉连接 • 原型/接口连接 • 预置演示，该平台管理器开发工具包包含了一个预置演示设计，可以演示平台管理设备的许多主要特点 • USB连接线，该平台管理评估板通过用户计算机的USB电缆进行编程，此USB电缆包括在平台管理器开发工具包里 • 电源供应，该平台管理评估板采用AC适配器（包括） • 平台管理开发套件快速入门指南 • 平台管理器开发工具包的网页，平台管理器开发工具包的网页提供最新的文档，演示设计和其他的资源 平台管理器电路板的应用如下图所示，它提供电源管理功能，可以检测12个电源故障，可以进行8个电源修正和相位余裕，捕获和整合12V热插拔。它还提供数字支持，包括信息记录到NV存储器，灵活的复位分配和上电时有效IC载荷的配置。 详情请见: http://www.eechina.com/thread-71630-1-1.html |
