SAM9G45：32位MCU开发方案~*
发布时间：2011-9-16 11:02
发布者：1770309616
|
基于ARM926EJ-S的SAM9G45结合了客户经常需要的用户界面功能和高数据速率连接。包括：电阻式触摸屏、LCD控制器、摄像头接口、音频、10/100以太网和高速USB以及SDIO。由于其处理器运行频率为400MHz，以及多个100 + Mbps的数据速率外设，SAM9G45的网络及本地存储介质的性能和带宽可以提供足够的用户体验。 SAM9G45支持用于程序和数据存储的DDR2和NAND闪存界面。内部133 MHz的多层总线架构结合了37个DMA通道，一个双外部总线接口和分布式存储器，包括一个64字节的SRAM，可配置为紧耦合存储器（TCM）支持处理器和高速外设所需的高带宽。 I / O支持1.8V或3.3V的操作，可以为存储器接口和外设I / O进行独立配置。此功能完全消除了对外部电平转换器的需求。此外，它还支持低成本PCB制造的0.8球间距封装。 SAM9G45电源管理控制器具有高效的时钟门控和电池支持，最大程度地减少了工作和待机模式的功耗。

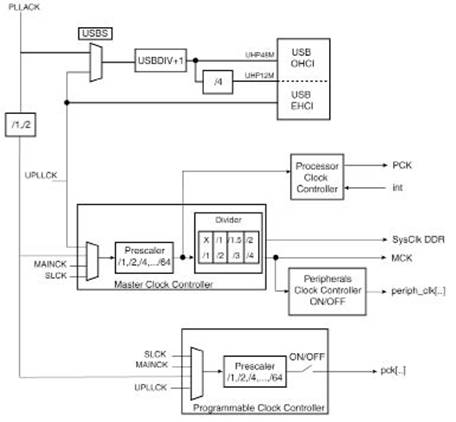

图1 SAM9G45电源管理控制器框图
图2 评估板AT91SAM9G45-EKES外形图 SAM9G45主要特性 • 400MHz的ARM926EJ-STMARM®的Thumb®处理器 - 32K字节数据缓存，32K字节指令缓存，MMU • 存储器 - DDR2控制器4区DDR2/LPDDR，SDRAM / LPSDR - 外部总线接口，支持4区DDR2/LPDDR，SDRAM/ LPSDR，静态存储器，闪存，SLC NAND • 带ECC的闪存 - 一个64字节的内部SRAM，通过TCM接口，以系统的速度或处理器速度单周期访问 - 一个64K字节的内部ROM，嵌入引导程序 外设 • LCD控制器支持STN和TFT显示，最高为1280 * 860 • ITU - R BT.601/656图像传感器接口 • USB高速，USB主机高速，USB主机全速，片上收发器 • 10/100 Mbps以太网MAC控制器 – 两个高速存储卡主机（SDIO，SD卡，MMC） • AC'97控制器 • 两个主/从串行外设接口 • 两个三通道16位定时器/计数器 • 两个同步串行控制器（I2S模式） • 四通道16位PWM控制器 • 两个两线接口 • 4个USART与ISO7816，IrDA，曼 彻斯特和SPI模式 • 8通道10位ADC，支持4线触摸屏 系统 • 133 MHz，12个32位的层AHB总线矩阵 • 37个DMA通道，从NAND闪 存，SD卡，DataFlash ®或串行DataFlash引导 • 复位控制器，带有片上上电复位 • 可选32768赫兹低功耗，和12 MHz晶体振荡器 • 内部低功耗32 kHz RC振荡器 –一个系统锁相环（PLL），和一个 高速USB的优化480兆赫锁相环 （PLL） • 两个可编程的外部时钟信号 • 先进的中断控制器和调试单元 • 周期间隔定时器，看门狗定时器，实时定时器和实时时钟 • I / O • 5个32位并行输入/输出控制器 • 160可编程I / O线，多路，最多两个外设I / O，具有施密特触发器输入 封装 324球TFBGA，间距0.8毫米

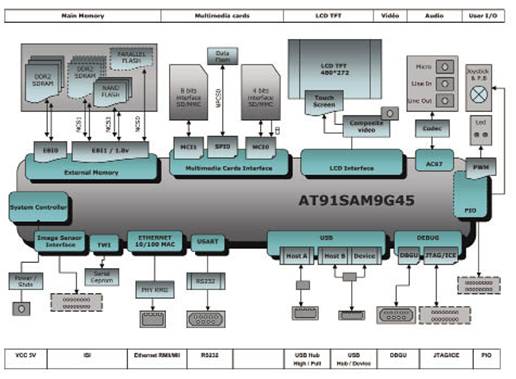

图3 评估板AT91SAM9G45-EKES架构图

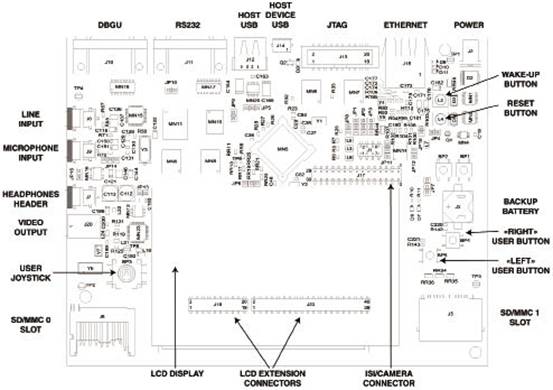

图4 评估板AT91SAM9G45-EKES元件布局图 评估板SAM9G45-EKES Atmel®SAM9G45–EKES是一个基于Atmel SAM9G45微控制器的，全功能的评估平台。该评估套件可以使用户对应用的具体设计进行广泛的评估、创建和原型开发。 SAM9G45- EKES包括许多硬件外设，例如： • 两个高速USB主机和一个高速设备端口 • 一个10/100以太网接口 • 两个高速多媒体卡接口 • 一个LCD TFT显示屏（480 * RGB * 272） • 一个复合视频输出 • 一个摄像头接口几种通信外设，如： • 通用同步/异步收发器（USART） • 串行同步控制器（SSC） • 双线接口（TWI） • 外部存储器块是由3种类型的内存 组成： • DDR2 - SDRAM， • NAND闪存 • NOR闪存 详情请见： http://www.eechina.com/thread-71826-1-1.html |
