时间继电器替代装置

发布时间:2011-9-14 14:00    发布者:我爱电子
关键词: 时间继电器

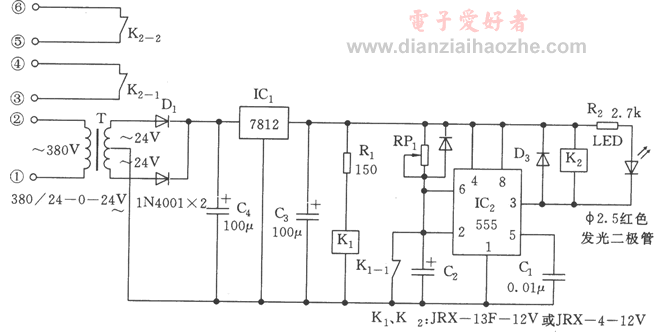

该时间继电器是为替代JSK1系列晶体管时问继电器设计的。电路包括降压稳压源( 12V)、555单稳态电路和继电控制等。555和RP1、C2组成单稳延时电路,定时时间td =1.1RP1C2。刚接通电源时,2脚因呈低电位,使555置位,K2不动作,待C2通过RP1充电到2/3 VDD时,3脚转呈低电平,K2吸合,将K2-1、K2-2:触点接通。K1是为C2放电设置的。



RP1和C2取值对应的时间关系如下:

延时范围: 0"1.5秒 1"30秒 6分钟 9分钟

RP1(Ω):100k1.5M10M15M
C2(μF):1022 3333
