用LM4865的桥接功放
发布时间：2011-9-2 14:02
发布者：我爱电子
|

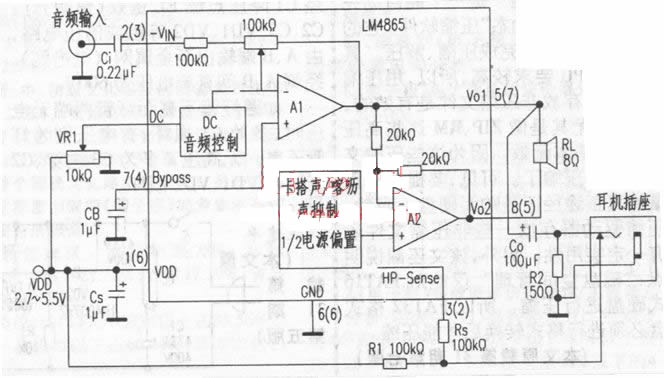

由LM4865功放IC组成的带DC音量控制的750mW桥接负载音频放大器电路如下图所示。LM4865采用8脚SO封装和8脚微型SMD封装(括号内数字为SMD封装引脚号)，电源电压Vdd=2.7～5.5V，静态工作电流Idd=4mA(典型值)。 LM4865内含两个放大器A1和A2，其中A1的输出连接A2的输入，二者产生量值相同但相位差为180°的输出信号，从而可以驱动连接于V01和V02两个输出端之间的桥接扬声器。与单端放大器比较，差分桥式输出在相同条件下产生的输出功率是单端  放大器的4倍，并且无需耦合电容。 在LM4865的V01脚与地之间通过电容C0连接耳机。只要施加于IC脚HP-Sense上的电压超过4V的门限，放大器A2被关断，扬声器无声。当耳机没有插入耳机插座时，脚HP—Sense上的电压由R1和RS组成的电阻分压器设定，使LM4865在桥接负载模式下操作。当耳机插头插入插座之后，A2被关断。因此，耳机起开关作用。  |
