语音处理组件S-12应用电路图

发布时间:2011-8-31 16:56    发布者:我爱电子
关键词: S-12 , 语音处理
S-12语言处理组件是将语言处理芯片CTV-301和静态存储器SRAM 62256组合在一块 软封装的芯片上,芯片间连线都已做好的组合器件,外部有与标准双列直插24脚集成电路相 一致的引脚。 基本特点: ①S-12组件无需外接存储器,组件内已有256k的静态存储器。 ②录、放音最长时间为12s。 ③静态微功耗特性,静态时仅耗电5uA。 ④电源采用单一直流 5V供电。 ⑤外型、引脚间距同24脚双列直插集成电路

S-12组件引脚图:


S-12组件引脚图

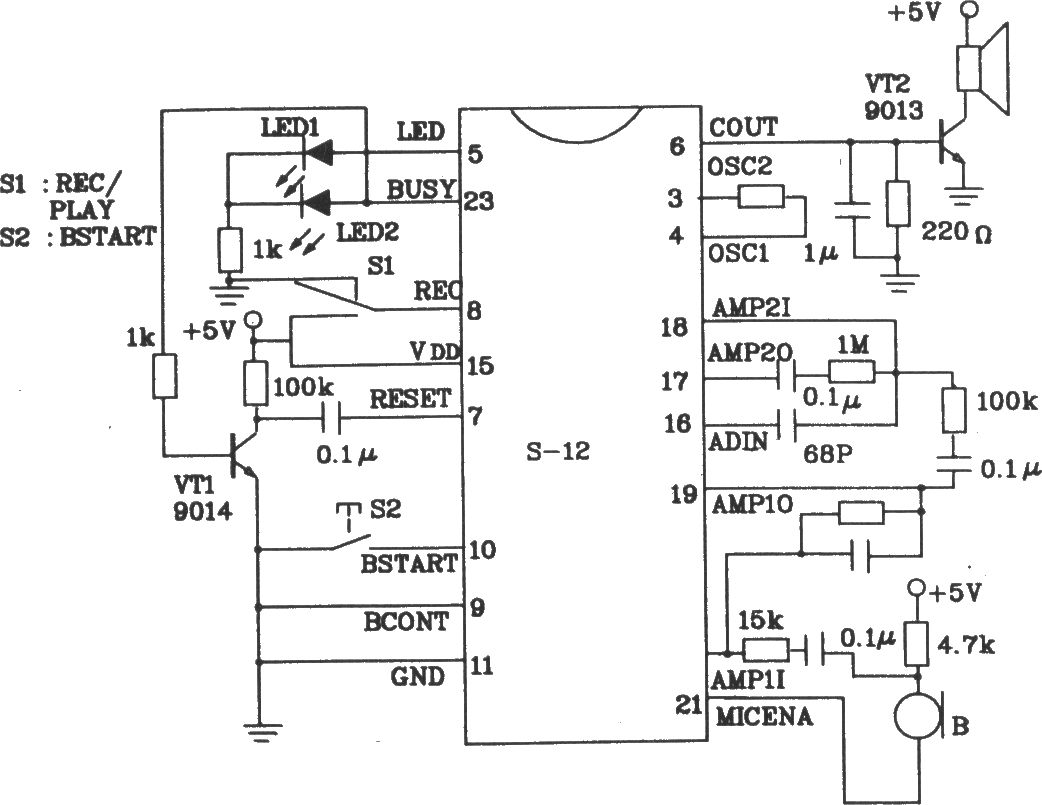

S-12组件应用电路图
