语音合成芯片T6668应用电路图
发布时间：2011-8-31 16:50
发布者：我爱电子
|

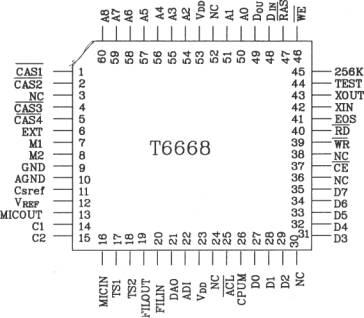

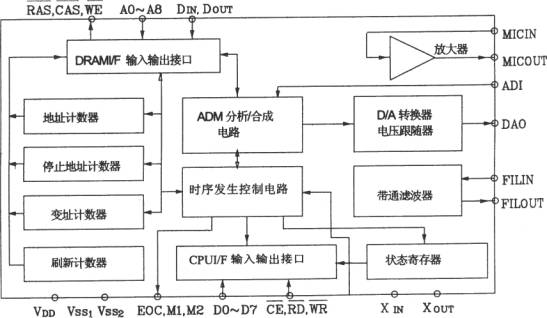

基本特点： ①采用CMOS工艺制造。 ②采用自适应增量8调制(ADM)方式。 ③外接动态RAM存储器，片内有DRAM刷新电路。可外接4片64k位或4片256k位的 DRAM芯片，声音的录制／再生时间可达128s左右。 ④有两种操作模式可供选择：人为操作的手动操作模式和微处理器管理的CPU操作模 式。 ⑤四种比特率可供选择：32kbps，16kbps，llkbps，8kbps。 ⑥能够进行16段的声音录放。采用CPU操作时可进行64段或更多段声音录放。放音 的顺序和录音的顺序可以不一致，可以自由选择与组成。 ⑦采用单一 5v供电。 ⑧具有直接与外部CPU联系的接口，可接收并执行外部CPU送来的9种操作命令。 ⑨芯片内部有录音话筒放大器，声音再生带通滤波器，l0位D／A转换器，电压跟随器，陶 T6668引脚图如下图所示：  T6668引脚图  T6668的内部结构框图 在手动操作模式下T6668的应用电路图如下图所示：  T6668应用电路 图中S1为启动按钮；S2为停止按钮；S3为录间/放音开关；S3闭合时为录音，断开为放音；S4、S5为比特率选择开关；S6～S9为段数选择开关；S10为复位按钮。 |
