电动车故障多功能测试器

发布时间:2011-8-26 10:54    发布者:我爱电子
关键词: 测试器 , 电动车

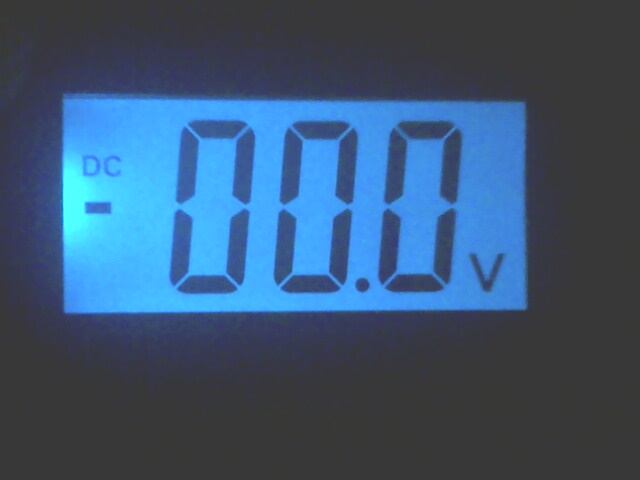

本多功能测试器采用LCD数码显示的31/2位数字电压表(带自动蓝色背光灯(见附图),光线不足自动点亮背光,充足时自动熄灭)及LED指示灯作为显示器件,显示上更为准确直观

内置的31/2位数显电压表,可测±200V以内的直流电压,最大显示199.9,分辨力0.1V。可用于电池电压测量,充电器输出电压测量。转把供电及输出电压,及其它各关键点电压的测量等。当输入负电压时数字前显示负号,过量程显示1或-1

霍耳测量功能既可以在外部检查单只霍耳的好坏,也可以检查电机内部三只霍耳的好坏及输出相角60度/120度的识别,甚至用来检测电机是否进水。

控制器测量,可以在线测量控制器是否可用及控制器相角60度/12度的识别,可以对缺相故障控制器具体是哪一相缺相的问题进行检查。对控制器维修时起到很好的帮助作用。

电机的检查,除了以上介绍的电机霍耳的检查外。本多功能测试器还具有对电机相线的检测,看电机的内部引线是否断路等。

转把测试,可以检测转把的好坏,及是否会引起飞车及速度调不上去的问题进行检查。

另外用该测试器能较为快速的找出控制器与电机的匹配接法,这一点对于更换控制器时新控制器与电机不对应时起到很好的帮助作用。本多功能测试器体积约175×85×55,内置充电锂电池及充电电路,延时节能关机保护及欠压指示。重量相当于一个普通万用表的重量。轻巧便携,方便使用。是电动车维修的极佳维修必备工具。

以下是相关图片:

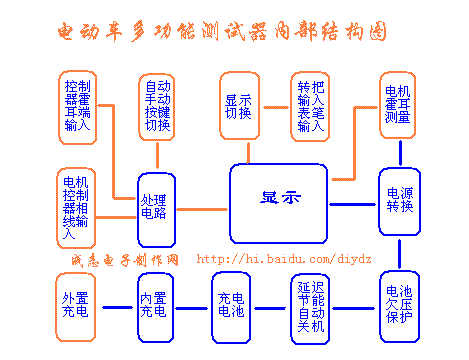

内部结构示意图如下:

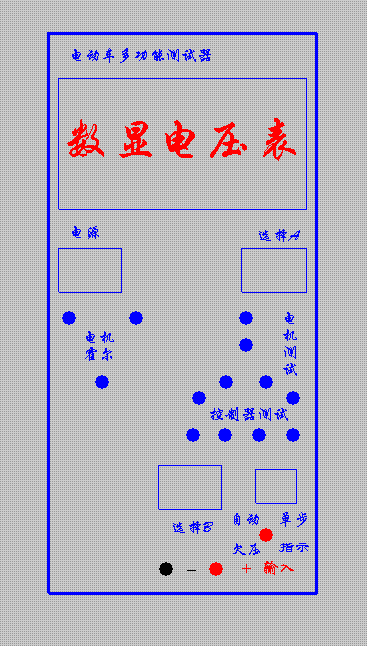

面板示意图如下:

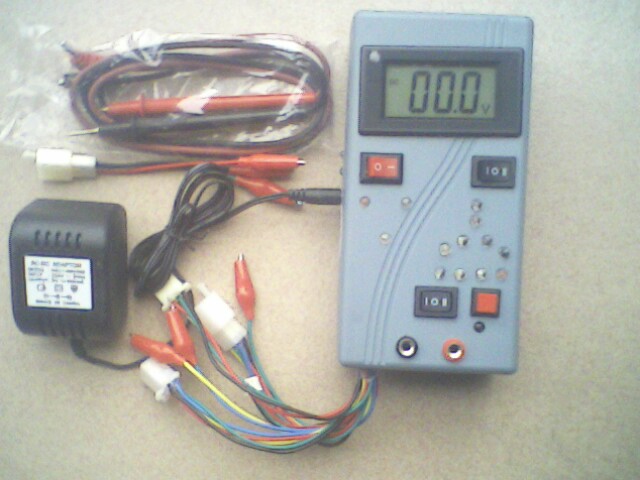

实物图:

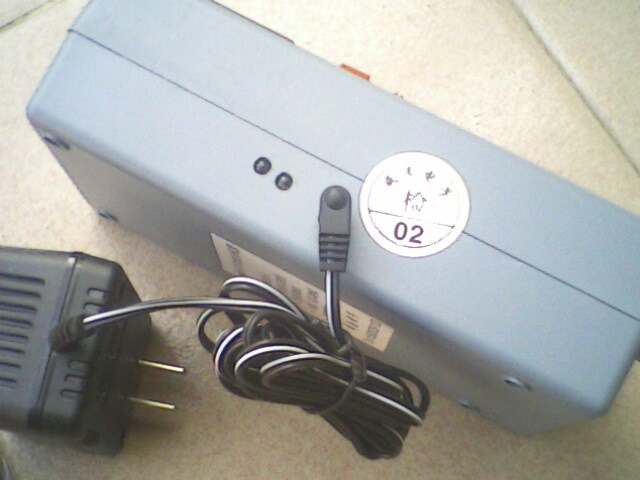

充电指示灯及充电插口

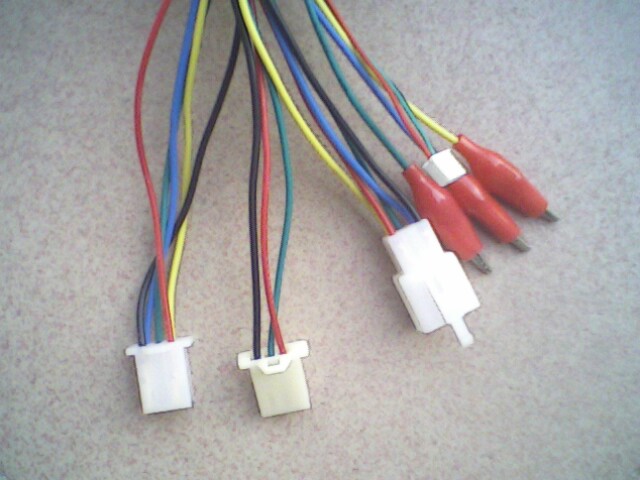

测试接口
