配置启动顺序的高集成度电源管理单元(奥地利微电子)

发布时间:2010-1-8 13:44    发布者:嵌入式公社
关键词: 奥地利 , 电源 , 集成度 , 顺序 , 微电子

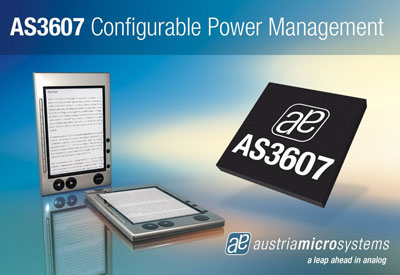

奥地利微电子推出具有启动顺序可编程功能的高集成度电源管理IC(PMIC)AS3607。该款PMIC适用于便携式导航设备、便携式媒体播放器、电子词典、GPS设备、PDA和各种基于ARM处理器且由电池供电的手持设备。


处理器和存储器电源必须遵循准确的启动顺序,否则可能会造成严重损坏。因此,电压按照正确的顺序开启与关闭至关重要。与包含一系列DC-DC、LDO和充电器的分立式解决方案相比,AS3607能够更轻松地解决这个问题。AS3607借助自身的软件可编程启动顺序功能,率先为市场上中等规模PMIC增加了更大的灵活性。而其它同类PMIC则是选用外部电阻来提供固定的启动顺序。

AS3607的输出电压和所有稳压器的时序控制都是通过软件进行编程的。AS3607的OTP存储器可以很容易地利用软件和演示板进行编程设置,从而实现快速的样机研制,进而加快上市时间。降压转换器的斜坡电压斜率也可进行设置。用户可选择1 ms或4 ms时间步长对启动顺序进行编程,从而轻松确保了满足全部基于ARM的处理器需求。为了对系统的其它部分进行控制,通用I/O引脚可编程为特定的时序。


对于便携系统来说,最大限度地延长电池寿命和减小PC板空间极为重要。PMIC协同应用处理器负责管理和优化系统的电源轨,从而使电池寿命最大化。与分立式解决方案相比,AS3607 PMIC具有显著的空间优势,因其6x6 mm QFN封装内集成了所有的稳压器、充电器、背光驱动器和监测功能。

AS3607完全可编程电源管理单元包括:3个DC-DC降压转换器和5个适合RF应用的低噪声LDO稳压器、1个LED背光驱动器、2个可编程电流源和1个强大的锂电池充电器。3个降压转换器每个都能提供700mA的电流,效率高达95%,极大地延长了电池寿命。2 MHz固定开关频率允许采用微型薄电感,最大限度减小了PCB占位尺寸。

AS3607包含一个恒流和恒压型锂电池充电器,最大充电电流为1A,能为大容量电池快速充电。集成的电池开关可以在充电或使用外部电源时将电池分开。这使得便携式设备在电池深度放电或没有电池的情况下仍可工作。为了符合USB标准,其最大电流也可以编程设定。

AS3607集成的DC - DC升压转换器能够产生高达30V的电压,可为OLED显示器LCD显示器的LED背光提供电源。AS3607可为两串8个LED供电,电流是通过150 µA步长的寄存器来编程的,从而实现平滑调光。此外,外部PWM信号可以用来动态控制两个LED串的亮度。GPIO引脚可用于获取充电器状态、电池电压不足、电源正常以及电源启动按键等信息。

S3607采用QFN36  6x6 mm封装,引脚间距为0.5 mm,工作温度为-40°至+85°C。每千片订货的单价为2.99美元。细产品信息请访问
www.austriamicrosystems.com/Power_Management_Unit/AS3607
