微调电容器是由两极片间夹有绝缘介质组成的，绝缘介质通常用云母片或有机薄膜。"介微调电容器则是在两个陶瓷体上镀银制成的。调节两金属极片间的距离或改变它们的交叠角度即可改变它们的电容量。还有一种微调电容器，它由内部引线和缠绕在绝缘介质上的导线构成电容器.电容量的改变是靠拆去绕线的圈数来实现的。这种微调电容器又称为拉线式微调电容器。图4-109 给出了一些微调电容器的外形图。
微调电容器的容量都很小，常用于电路中作补偿电容或校正电容等，如振荡回路频率的精确调节往往都采用微调电容器来进行。
下面介绍一些常用的微调电容器
1. CCW7-2 型瓷介微调电容器
CCW7-2 型号E 介微调电容器主要在电子设备中供频率精确调节和温度补偿用其外形如图4-110 所示，主要特性参数见表4-172。
2. CCW2-3 型瓷介微调电容器

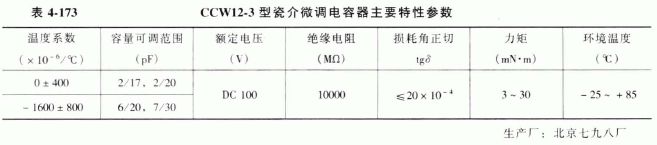

CCWI2-3 型瓷介微调电容器主要在电子设备中供频率精确调整和温度补偿用。其外形如图4-111 所示，主要特性参数见表4-173 。
3. CCW8 型陶瓷拉线微调电容器

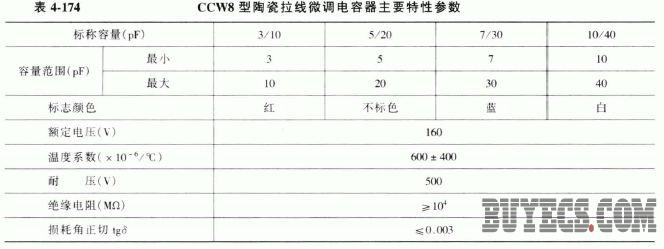

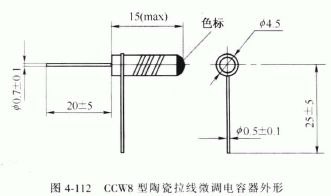

CCW8 型陶瓷拉线微调电容器是靠拆去外电极绕线来变动电容量的，它只能向电容减小的方向调整，故一般适用于振荡频率不需要经常变动的振荡电路中。其外形如图4-112 所示，主要特性参数见表4-174。
 |
