自制多功能通用编程器
发布时间：2011-8-19 20:46
发布者：1770309616
|

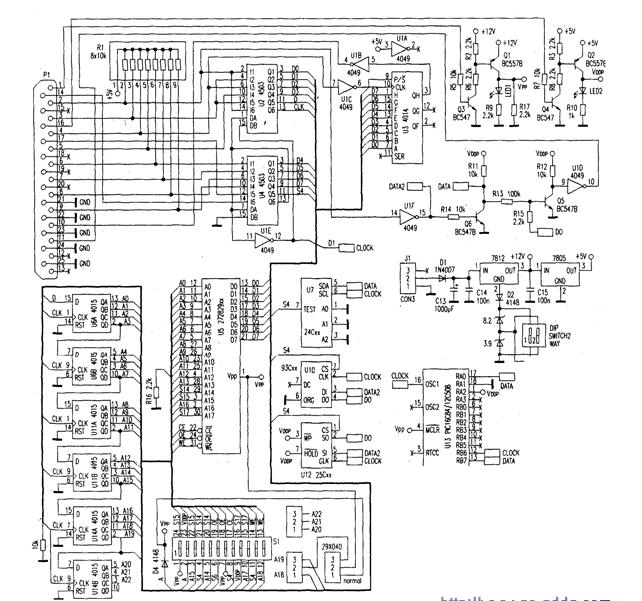

本多功能通用器功能强大，支持超过400种常用的芯片的编程，包括MCS-51系列、PIC系列、 AVR系列单片机，以及EPROM、EEPROM、FLASH、I2c、93Cxx等系列。电路原理如附图所示，分为编程电压调节、写数据、地址数据控制、寻址、读数据和串行编程等六个单元。 1.编程电压调节单元 编程器采用24V稳压直流电源供电。利用二极管串接在7812接地脚拉高地电平来升高输出电压。可以用2位DIP开关的不同组合将二极管接人或短接。例如：当2位DIP开关都处于ON位置时，7812接地端串联了IN4148，输出电压是12.7V；当2位。DIP开关都处于OFF位置时，7812接地端串接lN4148和8.2V稳压管，输出电压变为2lV。 编程电压Vpp和VCC只在编程和读芯片的时候处于接通状态，通过计算机并口的PIN1和PIN16来控制编程电压。当PINl/16处于低电平时，Q4、Q2处于截止状态；当PINl/16变为高电平时，Q4、Q2导通，在Q2集电极获得编程Vpp/Vcc。 2。写数据单元及地址、数据控制 写数据单元由2片4503控制写入字节及编程器的寻址。4503有6个缓冲器，通过计算机并口控制。U2控制低4位（D0～D3）及移位寄存器的寻址部分（D和CLK）；U4控制离4位（D4-D7）、读写及编程脉冲。 3.寻址单元 寻址单元由三片4015组成地址寄存器，在每次读写操作之前填充正确的地址。 4.读数据单元 读数据单元主要用于从芯片中读出数据及编程时校验数据。由8级同步并人/串出移位寄存器4014组成。并行输入用于连接EPROM数据总线。 5.串行编程单元 串行编程单元用于支持24系列、25系列、93系列及部分PIC单片机的编程。
|
