自制USB电脑遥控器技术原理
发布时间：2011-8-14 10:36
发布者：Liming
关键词：
USB电脑遥控器
|

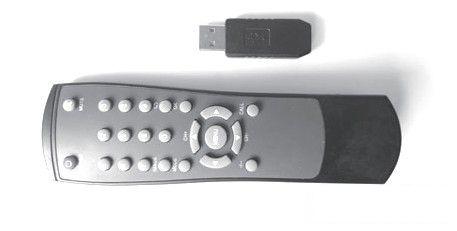

家里买了液晶电视，旁边配上笔记本电脑，窝在沙发里扫碟真的是太舒服了，特别是在这样的冬天，但是经常要换碟，快进，调音量，真的是太不爽了，特别是被老婆逼着去操作电脑的时候，真的是恨不得手有几米长。 看来懒人的需要推进科技进步，用遥控器来控制电脑的这个想法，原来大家都有，上网一看吓一跳，看来聪明的懒人很多嘛，有种找到组织的感觉。先看看他们的研究成果，一种是用串口，可是现在很多电脑都取消了这个接口，我的笔记本估计没戏。另一种是我喜欢的USB 接口的，但是需要单片机，还要编程下载，头晕啦。 经过几个月的研究，终于，我终于找到了一种USB 接口又不用单片机的办法了，不敢私藏，拿出来和我一样遭遇的懒人共享，这样大家就可以在客厅潇洒的操作电脑了。但是如果操作太复杂的话，还是建议使用无线键鼠，因为单用遥控器估计有些朋友会抓狂的。 一、原理篇 和无线鼠标一样，用遥控器控制电脑，也需要一个接收器（见图1 上），这个接收器接收来自各类遥控的红外信号，然后转发给电脑，由电脑接收并解码，最后通过软件，控制播放器和操作系统。遥控器可以随便选择，用闲置的或旧的遥控都可以（见图1 下），只要不是空调遥控就行。大家希望使用的功能有暂停、快进、下一集、音量调节，打闭光驱、关闭计算机等；高级功能有模拟鼠标、打字等；高级功能有遥控开机、200 米远距离控制等。

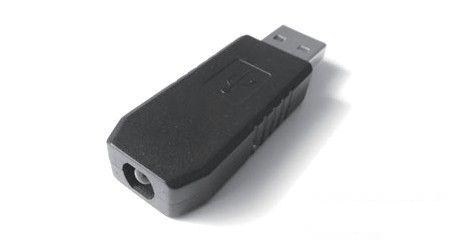

图1 所以关键在于做好接收器和软件。 二、硬件篇 接收器成品如图2。

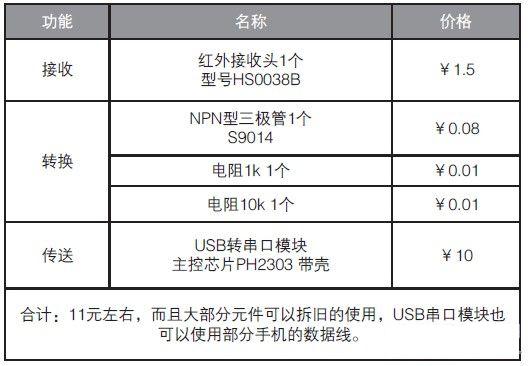

图2 接收器成品 元件表（实物如图3示）。 元件表

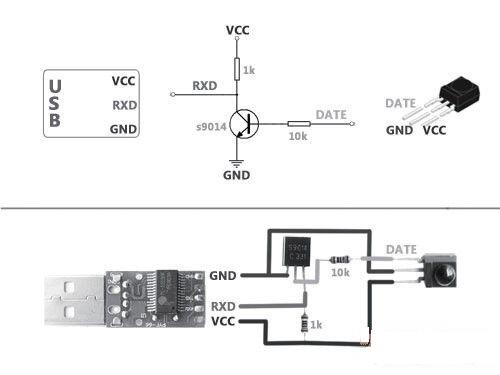

图3 实物图 接收器电路图如图4 示。

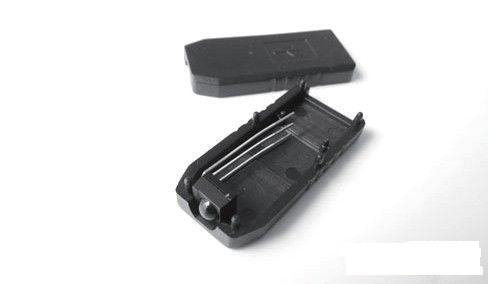

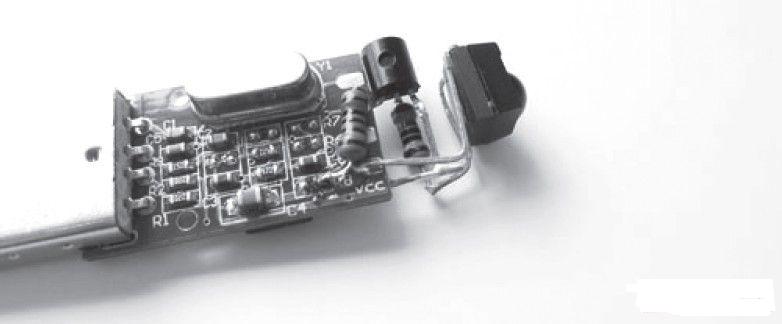

图4 接收器电路图 接收器内部图如图5 示。

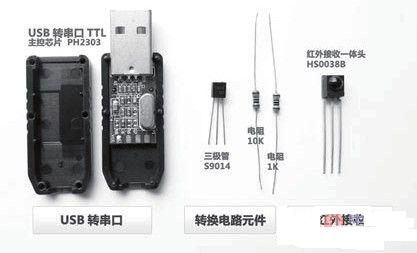

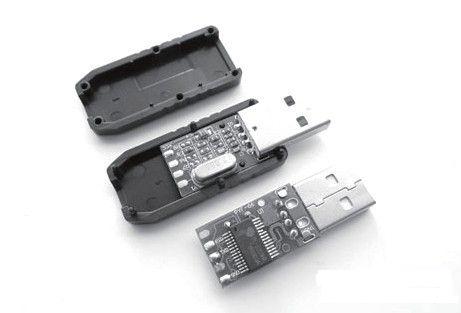

图5接收器内部图 分析图中各个部件。 1.USB 转串口模块位于图5 左侧，焊接前的样子如图6 所示。

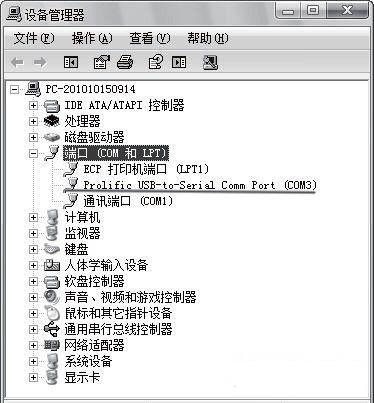

图6 这个模块是一款可以把串口信号转换为USB 的信号，体积小巧，功能稳定。它负责把红外头接收到的信号传入电脑。 2. 红外头图5 右侧的红外一体接收头是一种结合了接收，调制，发送的器件，出来的信号直接成为脉冲，可以方便连接单片机或其他设备。但是由于它输出的脉冲与USB 转串口模块的脉冲刚好是反的，所以我们需要加一个反相电路。 3. 电平转换电路图4 中间的三个元件构成的电路，熟悉的朋友一定知道是一个反相器，也叫“非门”。另外它还起电平转换功能。 4. 焊接时要注意：每次测试时都需要用手摸一下红外头，可能因为电路问题，导致红外头发热。这时候需要重新检查电路，以免烧坏电路板和红外头。 三、软件篇 1.给接收器安装驱动：USB 转串口模块是需要驱动程序的，可以在PL2303 的官方网站下载最新驱动，网址：http://www.prolific.com.tw/eng/downloads.asp?ID=31。 插入制作好的接收器，系统识别安装成功。进入系统的“设备管理器”查看一下由这个模块虚拟出来的端口。如图7 所示。

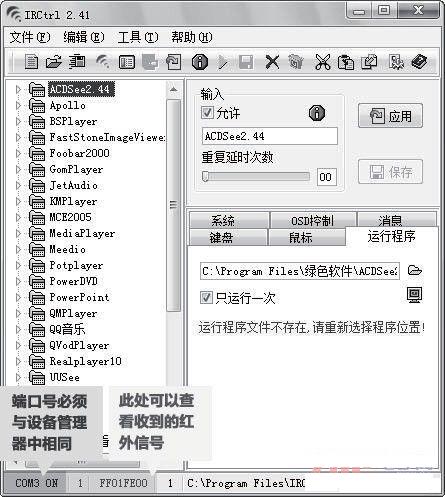

图7 2.给电脑安装控制软件：推荐国产的IRCtrl 2.4.1，这个软件的设置比较简单，符合大家的习惯，具体就不讲解了，注意两点： （1）选择正确的端口号如图8 所示。

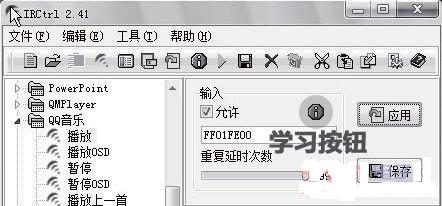

图8 （2）使用学习红外码按钮（学习按钮仅是测试，注意保存红外信息）如图9 所示。
图9 四、效果篇 看到题首的图，可能有些朋友要问，接收器像个U盘一样插在笔记本侧面，遥控器没有对准红外接收头啊。这里其实没太大关系的，没对准的话，白色墙面也能帮你反射，还不满意的话可以用USB 延长线调整。实际测试，支持家里几乎所有遥控型号，测试距离4.5 米，在两台电脑上测试成功，支持常规功能和高级功能，更多功能期待和大家一起完善。 |
