LM3434:20A输出LED电源解决方案

发布时间:2011-8-13 11:02    发布者:Liming
关键词: LED电源 , LM3434
NS公司的LM3434是自适应的DC/DC降压恒流电流控制器,提供了用于大功率LED照明的恒定电流。输出配置可使多个LED阳极连接到地以获得散热器最大效率。输入工作电压-9V到30V,输出电流大于6A,PWM频率大于30kHz,开关频率高达1MHz,主要用在投映系统、固态照明和汽车照明。本文介绍了LM3434主要特性、方框图、10A输出和20A输出应用电路图,以及LM3434 20A输出评估板电路、材料清单和PCB布局图。

LM3434是一个自适应、恒流、实时的直流/直流降压(步降)恒流控制器(一个真正的电流源)。LM3434提供了一个用于照明的高功率LED恒流。其输出配置允许多个LED的阳极直接连接到地面,以获得散热器最大效率。高频率的架构可以使用小的外部无源元件,没有输出电容,同时保持低LED纹波电流。两个控制输入用于调节LED的亮度,由于提供了一个模拟电流控制输入,因此LM3434可以进行调整,以补偿LED制造的变化或色温校正。

其他的输入是LED电流的逻辑电平PWM控制。PWM通过并行开关的LED短路,可以进行高频率PWM调光,高频率PWM调光可以实现数字色温控制、干扰消隐、场序照明和亮度控制。附加功能包括热关断、VCC欠压锁定、逻辑电平关断模式。

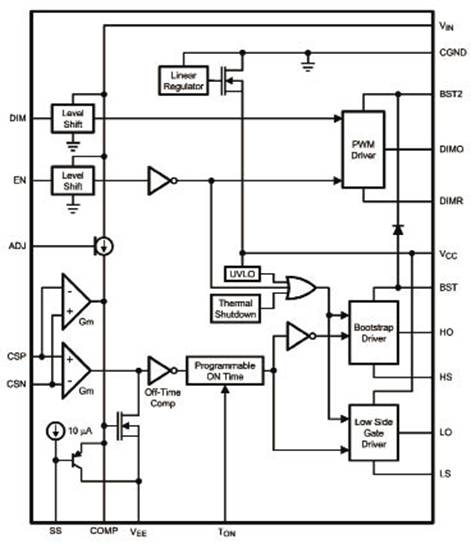

图1 LM3434方框图

LM3434主要特性:

• 工作输入电压范围-9V - 30V W.R.T LED阳极

• 控制输入以LED阳极为基准

• 输出电流大于6A

• 大于30kHz的PWM频率能力

• 负输出电压能力使得LED的阳极直接连接到底架最大化的散热器功效

• 无输出电容

• 开关频率高达1MHz

• 低IQ,1毫安典型

• 软启动

• 实时自适应可编程,允许恒定纹波电流

• 采用LLP - 24封装

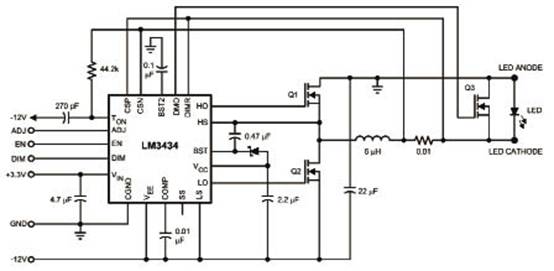

图2 LM3434 10A输出应用电路图

LM3434应用:

• 投影系统

• 固体照明

• 汽车照明

图3 LM3434 20A输出评估板PCB布局图

LM3434 20A输出评估板:

评估板可以提供4A至20A的恒定电流。LM3434需要两个输入电压,需要一个有关GND的正电压,用于偏置和控制电路和一个有关GND的负电压,用于主电源输入。这就可以使用公共阳极LED,从而使阳极可以连接到接地参考底盘。评估电路板只需要一个有关GND的-9V - 30V输入电压。正电压由LM5002电路提供。LM5002电路还提供UVLO功能,

最初时,在POT P1完全逆时针时,输出电流设置为最低约4A。为了设置所需的电流水平,在LED+ 和 LED-之间,可连接一个短路,然后使用电流探头并顺时针旋转POT,直到得到所需的电流。P1调整电流最高可到18A。通过绕过P1和采用模拟电压直接连到ADJ,或通过调整R1和/或R2的值得到高于1.5V的电压(在P1完全顺时针方向时)。板上还有PWM调光FET,当LED直接连接到板上时可用于测试。J2、ENA上还有一个关机测试位,因此可使用外部电压测试启动和关闭功能。

详情请见:

http://solution.eccn.com/solution_2011062811362897.htm
