数日内完成FPGA原型设计的开发板(Altium)

2010年01月05日 15:01    嵌入式公社
关键词: Altium , FPGA , 开发 , 设计 , 原型

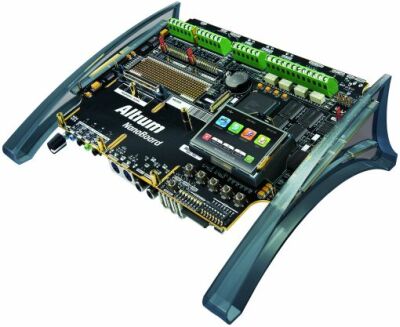

FPGA正在成为电子产品设计的主流选择。但对于完全没有FPGA专业背景的设计工程师而言,在数天之内完成 FPGA 原型设计显然是一个不可能实现的任务。Altium公司日前推出的NanoBoard 3000 系列 FPGA 开发板将这一不可能目标变为现实。利用 NanoBoard 3000,FPGA新手也可以在几天内完成 FPGA 原型设计,通过最新的部署外壳产品,甚至只需数分钟即可完成产品的使用部署。

NanoBoard 3000是可编程的设计环境,该系列产品可为电子设计工程师提供开发 FPGA 所需的全部硬件、软件以及免专利费的即用型 IP。利用NanoBoard 3000,设计工程师可以在不具备任何FPGA专业背景的情况下完成产品设计甚至部署。无需FPGA经验、专业的VHDLVerilog技术,在直观易用的图形界面下,工程师仅通过简单的拖放操作就能够快速构建、测试及实施基于FPGA的嵌入式系统;而对于经验丰富的FPGA设计工程师而言,采用NanoBoard 3000可以以一种全新的方法进行设计,从而节省设计时间,让他们得以将精力专注于产品的创新设计上。

用户在购买该产品后,可获得12个月的免费Altium Designer软设计的软件许可,获得丰富的IP资源,包括接口和用户可配置逻辑。同时,NanoBoard 3000支持多种输入方式,包括C、OpenBus、Schematic、VHDL和Verilog,并支持第三方FPGA IP核的导入、开发和复用。它还支持一系列32位软处理器,具有丰富的软件开发工具链。

以往,产品部署需要花费数周的时间来完成定制PCB设计,但现在,NanoBoard 3000 拥有的独特即时部署选项可让设计工程师无需创建定制的PCB,便可使FPGA 设计直接从概念创建过程进入部署实施阶段。利用新型的模块化外壳,可快速实现从原型到商用产品的转化,工程师所做的只是将NanoBoard 3000放入各种模块化外壳中即可。NanoBoard 3000可使小批量生产不需要进行PCB设计而直接部署,这意味着工程师可以节省大量的设计时间。目前Altium已提供各种外观和尺寸的模块化外壳帮助用户实现一步式设计,加入这种外壳的产品可以直接上市销售。



目前已有三款采用不同FPGA的NanoBoard 3000上市,包括采用Xilinx Spartan-3AN器件的NanoBoard 3000XN,采用Altera Cyclone III器件的NanoBoard 3000AL,以及采用LatticeECP2器件的NanoBoard 3000LC。在这三款NanoBoard产品中,FPGA是固定不可更换的,之前推出的NanoBoard NB2则采用可互换的FPGA子板。

该系列开发板还提供了充分的存储资源,包括256K×32位SRAM、16M×32位SDRAM、双口256K×16位独立SRAM以及8M×16位3.0V页面模式 Flash Memory。内置JTAG接口,与PC连接采用USB 2.0,具有四通道8位ADCDAC,4个PWM驱动器、SD卡读卡器、一个高速B-type接口和USB hub、1.8寸ATA/IDE连接器、RS232/485接口、PS/2鼠标及键盘接口等接口资源。支持SVGA接口、S/PDIF接口,24位立体声音频CODEC解码,立体声2W音频功放,并带有立体声接口。

Altium公司已在中国的北京、上海、深圳、成都、西安等城市设立了代表处,可以为中国工程师提供包括电话、E-mail咨询、培训等在内的技术支持服务。
