CW4960/CW4962开关稳压集成电路
发布时间：2011-7-22 10:03
发布者：ipolo

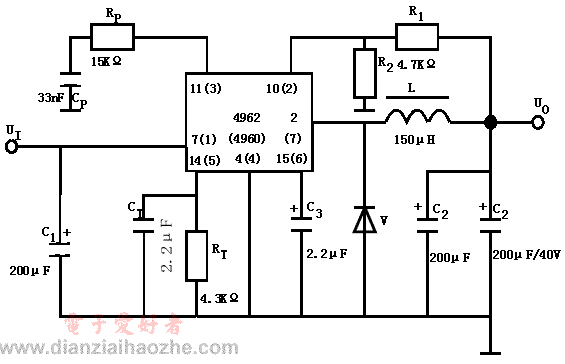

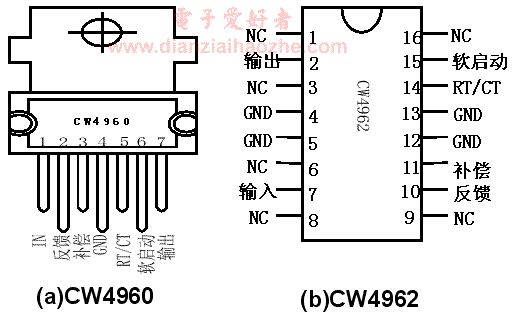

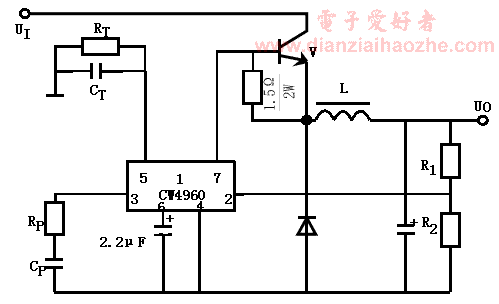

CW4960/CW4962是脉宽调制型开关稳压集成电路。CW4960额定输出电流为2.5A，过流保护电流为3～4.5A，它采用单列7脚封装形式，如图１(a)所示。CW4962额定输出电流为1.5A，过流保护电流2.5～3.5A，它采用双列直插式16脚封装，如图１(b)所示。 图1 CW4960、CW4962封装外形和引脚功能 CW4960/CW4962内部电路完全相同，主要由基准电压院、误差放大器、脉冲宽度调制器、功率开关管以及软启动电路、输出过流限制电路、芯片过热保护电路等组成。  图2 CW4960/CW4962典型应用电路 图2是CW4960/CW4962典型应用电路，它为串联型开关稳压电路。输入端所接电容C1可以减小输出电压的纹波，R1、R2为取样电阻，输出电压为：  图3是CW4960/CW4962扩展输出电流的应用，最大输出电流扩展至10A以上，V是大功率开关三极管。  图3 CW4960/4962扩展输出电流 |
