Pirus2004逆变器-驱动板(补充)

发布时间:2011-7-14 14:18    发布者:yulzhu
关键词: Pirus , 混合动力 , 逆变器
上次没写完,这次补着把这个小段落写完。

整个逆变器的驱动级,与前面写过的英飞凌的控制器并没有本质的区别:


1.电源电路

有理由相信,这里直接使用了两个反激电源,生成了独立的正负15V电源。这块电路较为清晰,可讨论的内容并不多。

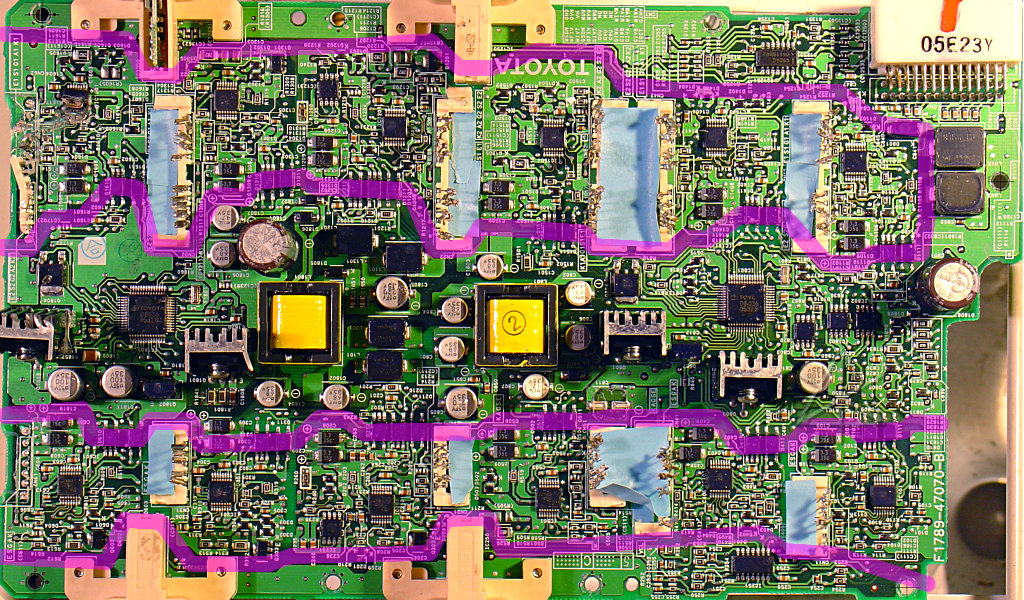

这是整块板上的电源示意图


上面这个设计,真的看出来这是一个非常老的设计,将15~16V的电压,先降压至12.5V(蓝色稳压器),然后转换为5V(黄色稳压器),供给专门的电机控制芯片。

2.IGBT驱动

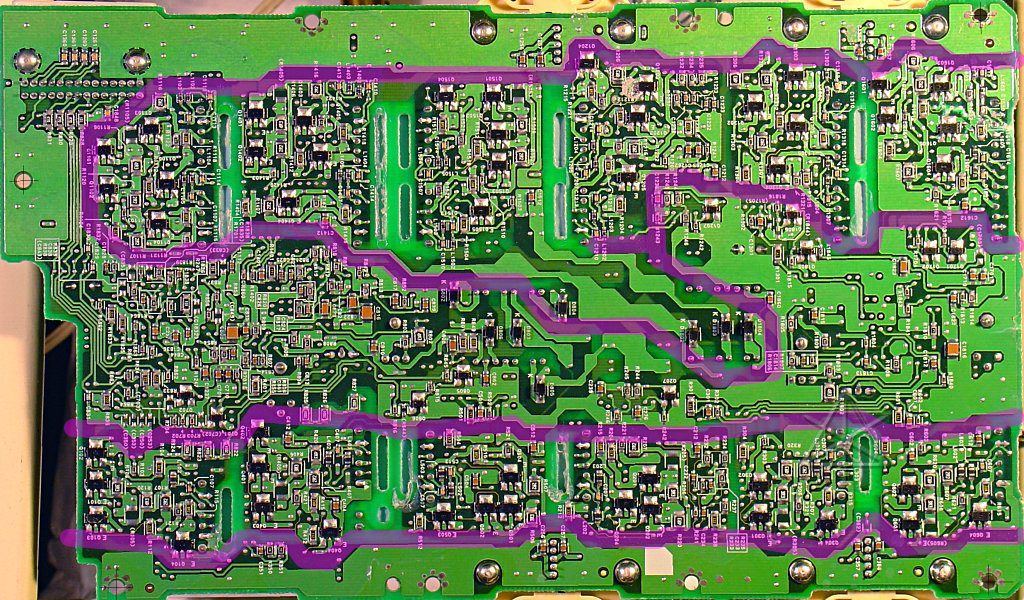

上图可以格外清晰的看出,每个IGBT的驱动电路,对应的正面电路为:


这是放大的驱动电路的图形

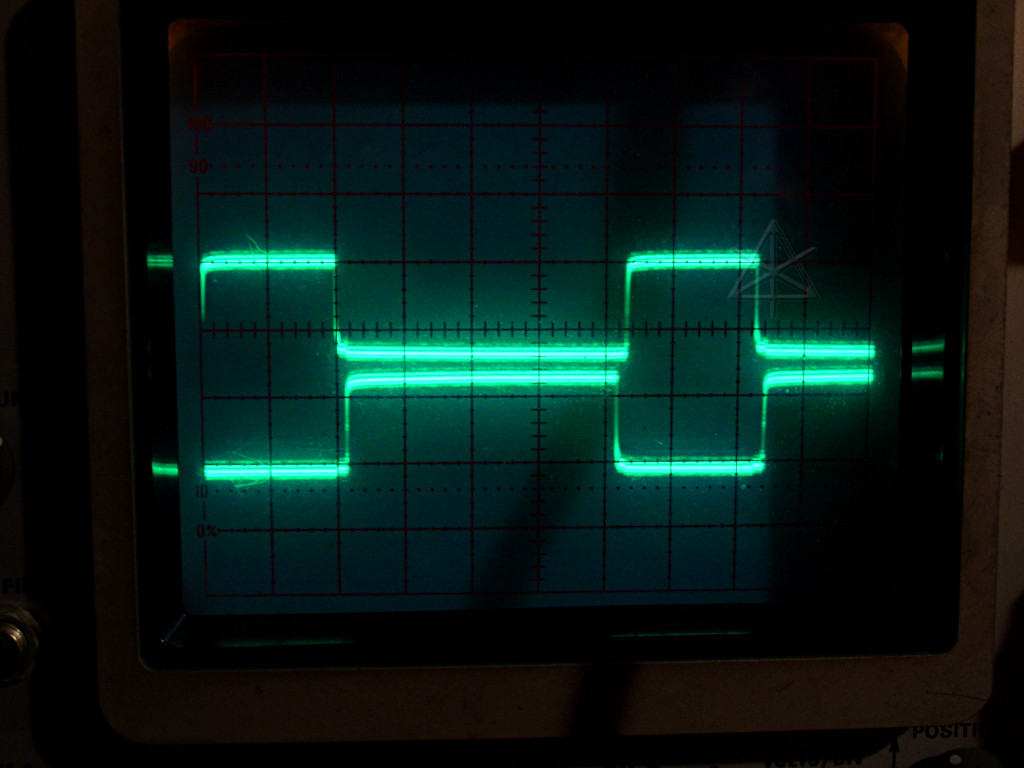

在Gate Driver正面配置的二极管,和背面配置的三极管,相信对良好的驱动波形起到了很好的作用。
