UBA2015P：230V 25W荧光灯（CFL）电源解决方案
发布时间：2011-7-13 14:13
发布者：Liming
|
NXP公司的UBA2015P是能驱动管灯（TL）和紧凑型荧光灯（CFL）的高压集成电路，包括荧光灯控制模块、半桥驱动器、内置的临界导通模式PFC控制器/驱动器以及多种保护机制。电源电压高达600V，可调整预热时间和预热电流以及点火失效检测，主要用在荧光灯照明电源。本文介绍了UBA2015P主要特性和优势、UBA2015P评估板指标、方框图、电路图和材料清单。 UBA2015P能够驱动采用半桥电路（由2个MOSFET组成）的荧光灯，电源电压高达600V。UBA2015P由来自于半桥电路的启动泄流电阻器和dV/dt电源，或者来自于半桥或PFC的任何其它辅助电源供电。该IC的电源电流较低，内部箝位限制了电源电压。
图1 UBA2015P评估板外形图

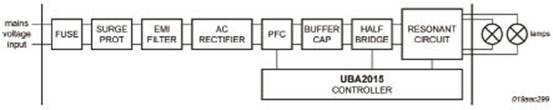

图2 UBA2015P评估板方框图 UBA2015P的主要特性和优势 • 集成式4引脚临界导通模式PFC控制器/驱动器 • PFC反馈引脚上的引脚开路和短路保护 • 过流保护 • 过压保护 • 面向半桥的高端驱动器的集成式电平转换器 • 面向半桥的高端驱动器电源的集成式阴极负载二极管 • 独立无重叠时间 • EOL（寿命终止）检测（对称和不对称） • 可调预热时间 • 可调预热电流 • 电灯点火系统故障检测 • 能够对所有带有谐振回路的电灯进行点火检测 • 可调固定频率预热 • 如果第一次点火失败，还能够进行二次点火 • 恒定输出功率，不受电源电压变化的控制 • 更换电灯后自动重启 • 电灯电流控制 • 硬开关/电容式保护 • 电灯过压（电灯拆除）保护 • 温度保护 UBA2015P评估板指标：
UBA2015P应用 • 面向具有固定输出的日光灯镇流器 • 面向AC电源电压（高达390V）的PFC
图3 UBA2015P评估板电路图 UBA2015P评估板 本文介绍了UBA2015P评估板的技术规范和用法，本参考镇流器设计旨在驱动2个TL5HE35W灯。 评估板需要连至电源电压。任何时候都要避免在它与电源电压相连时触摸电路板，在不受控制的非实验环境下使用时，必须要有绝缘壳。不管什么时候，都建议对采用可变比变压器的主相进行电流绝缘处理。 PFC的输出端与电解缓冲电容器相连，用于为半桥电路供电，电灯与半桥电路相连，UBA2015P控制器IC控制PFC和半桥电路。在临界导通模式下，PFC被用作上变频器。谐振电路由包含2个N沟道MOSFET的半桥供电，谐振电路包含1个变压器，用于给电极加热（预热）。 这类具有感应加热功能的拓扑用于众多功率超过25W的商用镇流器，使之成为经济型应用。电灯采用并联方式。 详情请见： http://solution.eccn.com/solution_2011052710204082.htm |
