LM3463：四路高压LED驱动解决方案
发布时间：2011-7-13 14:10
发布者：Liming
|
NS公司的LM3463是四路高压LED驱动器，LM3464输入电压为12V-80V，LM3464A输入电压为12V-95V，四路输出可单独电流稳压，通路间的精度高，数字PWM或模拟调光控制接口，动态净空控制最大化效率，主要用于街灯照明和固态照明解决方案。本文介绍了LM3464/64A主要特性、方框图、典型应用电路图、LM3464 4路LED驱动器评估板主要特性、电路图、材料清单和PCB元件布局图。 LM3464/64A是4通道高压稳流器，具有4条单独的稳流器通道，与外部N沟道MOSFET和感应电阻器协同工作，从而为每个LED串提供了准确的驱动电流。另外，动态净空控制（DHC）输出可以连至外部电源，以便将LED电源电压调至足以让所有灯串都维持被调节状态的最低水平，从而实现最佳的总效率。 数字PWM或模拟电压信号可用于控制所有通道的占空比。使用模拟控制时，可以通过外部电容器对调光频率进行编程。在模拟调光被配置成热反馈的情况下提供最低占空比控制。 保护特性包括VIN欠压锁闭、LED开路/短路保护和在出现过热现象时向系统控制器发送故障信号。
图1 LM3464/64A方框图 LM3464/64A的主要特性 • 宽输入电压范围 12V-80V（LM3464） 12V-95V（LM3464A） • 动态净空控制可以保证实现最高效率 • 4条具有独立电流调节功能的输出通道 • 高通道间准确度 • 数字PWM/模拟调光控制接口 • 电阻器可编程调光频率和最小占空比（模拟调光模式） • 到热传感器的直接接口 • 故障检测 • 过热保护 • 热关断 • 欠压锁闭 • 散热增强型eTSSOP-28封装

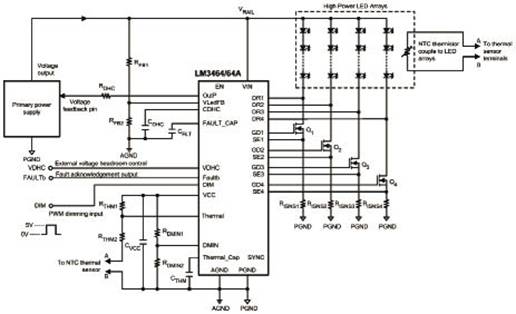

图2 LM3464/64A典型应用电路图 LM3464/64A应用 • 街灯 • 固态照明解决方案 LM3464 4路LED驱动器评估板 LM3464是采用动态净空控制（DHC）技术的线性LED驱动器，设计用于驱动4个串行大功率/高亮度LED串。4个采用低端N沟道MOSFET的独立线性稳流器实现了LED电流调节。DHC能够自动优化系统效率，同时还能保持稳定、准确的LED电流。LM3464包含1个稳压器，用于为在较宽的输入电压范围（12~80V）内运行的内部电路供电，简化了面向不同电源电压的驱动级设计。热保护特性设计用于为高环境温度下降低平均LED电流来延长LED寿命。 LM3464具有故障处理电路，能够避免由于LED串意外短路或开路引起的系统故障。可以并联2个或更多LM3464来增加输出通道的数量，从而实现灵活的系统架构设计。 该评估板演示了LM3464 LED驱动器的系统效率和LED电流调节准确度，其典型应用电路为50W LED照明系统。

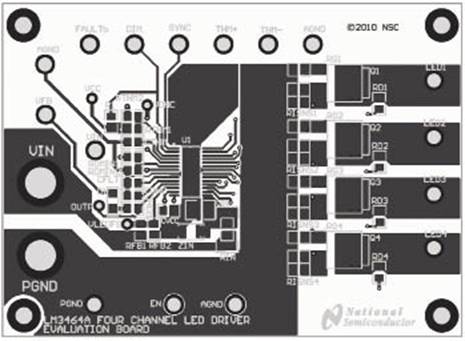

图3 LM3464 4路LED驱动器评估板PCB元件布局图 LM3464 4路LED驱动器评估板的主要特性 • 输入电压范围：12~80V • LED接通电压：48V • 每条通道的LED电流：350mA • 热保护调光频率：2kHz 由于LM3464评估板的LED接通电压设计为48V，故而建议将评估板的电源电压设置在60V以下，用以避免系统启动时低端稳流器的MOSFET上的高功耗。为了驱动不同数量的LED，需要通过修改电阻器RFB1和RFB2的数值来调节启动电压。

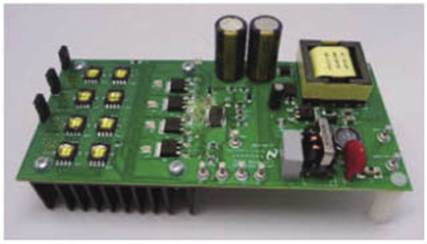

图4 LM3464 4路LED驱动器评估板外形图 LM3464 4路LED驱动器评估板的其它特性 • 动态净空控制（DHC） • 热保护控制 • 高速PWM调光 • 最小亮度限制，可以实现热保护控制 • 级联操作，可以实现输出通道扩展 • Vin欠压锁闭 • 故障保护和指示 • 可编程启动电压 • 热关断 详情请见： http://solution.eccn.com/solution_2011060210064193.htm |
