AAT1451：平板电脑高效白光LED驱动方案
发布时间：2011-7-13 14:07
发布者：Liming
|
Analogic公司的AAT1451是四路高集成高效白光LED驱动器。器件的输入电压从5V到26V，可从DC、点烟适配器或多个锂电池输入，集成的升压转换器提供高达50V的输出，每串LED电流高达30mA可编程，120mA总输出电流可驱动多达481个LED，效率高达93%。主要用在监视器、笔记本和上网本电脑、手提DVD播放器、手提TV和白光LED背光驱动。 AAT1451通过一个外部RSET电阻器，其四个可编程精密吸引电流最大为30mA（每串），在120毫安总输出电流时，最高支持481个白光LED。 其升压输出电压取决于LED串的最高总正向电压，具有广泛的LED特性。每个串为PWM调光，90度相移，以降低纹波电流和电容尺寸。 PWM的输入频率范围为100Hz到10kHz，调光范围为256:1。

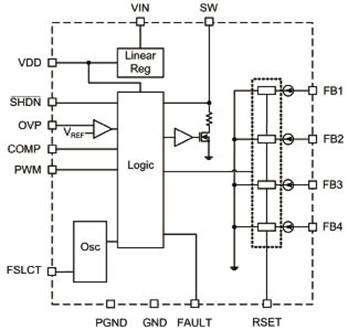

图1 AAT1451方框图 集成升压稳压器的开关频率为可编程，从600kHz至1MHz，由外部电阻进行，以达到最佳效率和最小的外部L / C滤波元件。升压电流模式控制提供了线路和负载瞬态的快速响应。综合的轻负载模式确保了整个负载范围内的最高效率。 具有关闭开路和短路的LED串功能的容错电路，延长了系统的寿命。独特的高压电流源防止LED短路造成的损害。 FAULT引脚指示LED短路或过热的情况。AAT1451是采用无铅，热增强型，16引脚3X4 TDFN封装。

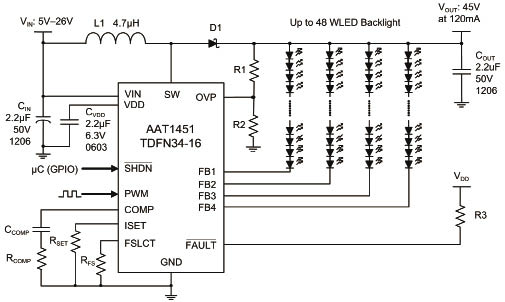

图2 AAT1451典型应用电路图 AAT1451主要特性 • 输入电压范围：5V至26V • 集成的50V升压转换器 • 最大输出电流：120mA • 可编程开关频率 • 600kHz至1MHz • 最高93％的效率 • 高效率轻负载模式 • 四个白光LED串 • 可编程最大吸收电流为30mA(每个)

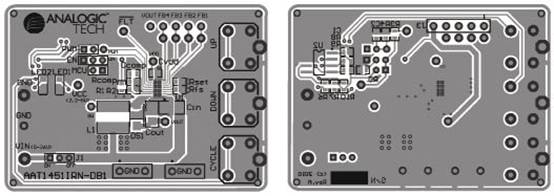

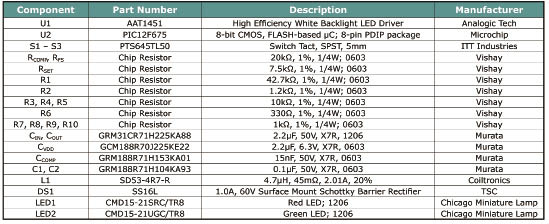

图3 AAT1451评估板PCB布局图 AAT1451评估板材料清单
• ±2％精度（22毫安） • ±1.5％匹配（22毫安） • 直接PWM调光 • 自动相移 • 快速开关 • 集成故障防护： 独立关闭开路/短路LED串 过压保护 过热保护 • 短路LED和过温故障指示 • 软启动浪涌电流最小化 • TDFN34- 16超小型封装 • -40℃至+85℃温度范围 AAT1451应用: • 监控 • 笔记本电脑和上网本 • 便携式DVD播放机 • 便携式电视 • 白色LED背光 详情请见: http://solution.eccn.com/solution_2011060814132422.htm |
