以±1°C准确度测量远端二极管的温度至电压转换器LTC2997(凌力尔特)

发布时间:2011-7-12 10:30    发布者:eechina
关键词: LTC2997 , 温度测量 , 温度监视 , 温度至电压
凌力尔特公司 (Linear Technology Corporation) 推出高准确度温度至电压转换器 LTC2997,该器件具面向 2.5V 至 5.5V 系统的内置串联电阻消除功能。今天很多低压系统依靠温度来估计系统的总体状态和可靠性。传统的可实现方案需要采用一连串的滤波器、一个高精度的基准和一个电流源,因而形成了一种复杂的转换电路,一旦在设计时不够谨慎就很容易产生误差。LTC2997 是一种简单的温度监视解决方案,以 ±1°C 的准确度测量远端二极管的温度,或以 ±1.5°C 的准确度测量本地温度,而且输出一个与绝对温度成正比的电压。LTC2997 提供一种精确和节省空间的微功率温度监视解决方案。

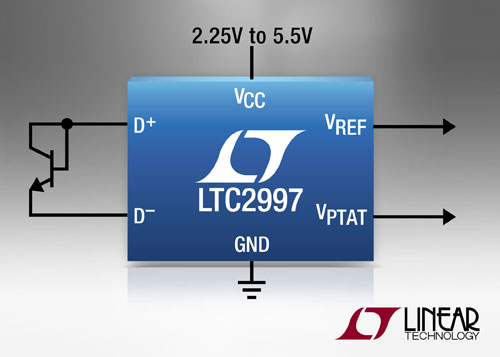

LTC2997 的简单性、准确度和微功耗满足了多种应用的需求,包括系统热控制、能量收集、台式和笔记本电脑、网络服务器以及环境监视等应用。两个电流检测输入可配置为测量本地或远端温度。当测量二极管或晶体管电压时,一种内置算法消除了传感器串联电阻引起的误差。它还提供了一个 1.8V 的电压基准输出以与外部 ADC 共享,或产生温度门限电压以与 VPTAT 输出比较。
LTC2997 具有商业、工业和汽车级版本,分别支持 0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 125°C 的工作温度范围。目前提供的 LTC2997 采用了 RoHS 兼容的小型 6 引脚 2mm x 3mm DFN 封装。千片批购价为每片 1.45 美元。如需有关更多产品选择的信息,请登录 www.linear.com.cn/product/LTC2997


性能概要:LTC2997
•    将远端或内部二极管的温度转换成模拟电压
•    ±1°C 的远端温度准确度
•    ±1.5°C 的内部温度准确度
•    内置串联电阻消除
•    2.5V 至 5.5V 电源电压
•    1.8V 基准电压输出
•    3.5ms VPTAT 更新时间
•    4mV/°C 输出增益
•    170μA 静态电流
•    6 引脚 2mm x 3mm DFN 封装
