火灾报警器集成电路MC145012

2009年12月28日 10:12    诸葛孔明
关键词: 报警器 , 火灾 , 集成电路
火灾报警器集成电路MC145012集成了报警器的全部功能,只要外接红外线发射、接收元件及喇叭等,就可构成一台火灾报警器,而且还可以与电脑连接构成报警系统。

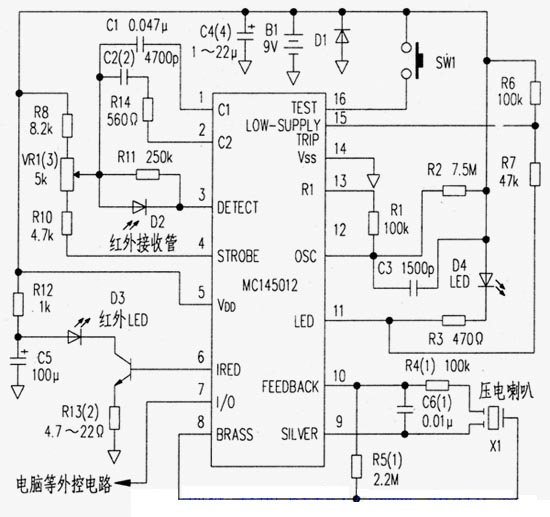

电路原理:由⑥脚输出驱动红外LED(D3)发射红外光,由红外接收管D2接收:D2和D3安装成相互不能直射的位置。当不存在由火灾引起的烟雾时,D2输出为0;如果有烟雾,则红外光因烟雾而发生散射,使D2能接收到散射光,触发报警器报警。 图2中,调整C2和R13的值可粗调检测灵敏度;VB1为灵敏度细调;SW1为启动按钮;喇叭采用压电喇叭;⑦脚为I/O口,用于与电脑等外控电路连接。 整机由9V电池供电,当使用锰锌电池时,C4为22μF,使用碱性电池时,C4为1μF。
