自制红外遥控逻辑分析器

2011年07月01日 10:07    电路图分享
关键词: 红外遥控 , 逻辑分析器
最近几天突然对红外线遥控器发生兴趣,于是上网混了一下,发现编码方式有好几种,而且同一种编码方式又有许多不同的细节,为了弄清楚手头的遥控器是出身何门,无奈手头又没有logic分析器之类可望不可及(广东话里“及”同“望”都系“睇”既意思)的东西,遂萌生了写这个软件的冲动。

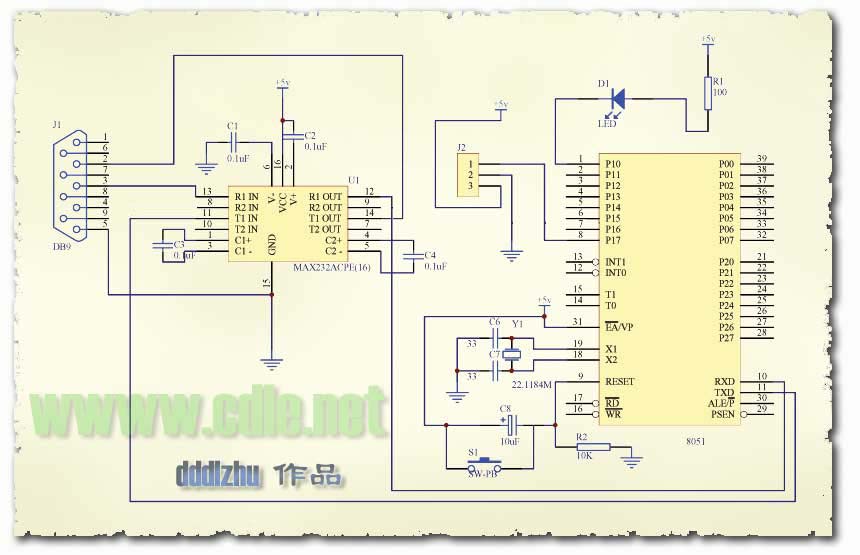

  电路图,下位机与上位机软件以及相关的源程序都放在压缩文件里,各位如有兴趣可参考一下。当然,高手如若想笑一下也不妨看看,以充当茶余饭后的笑料。

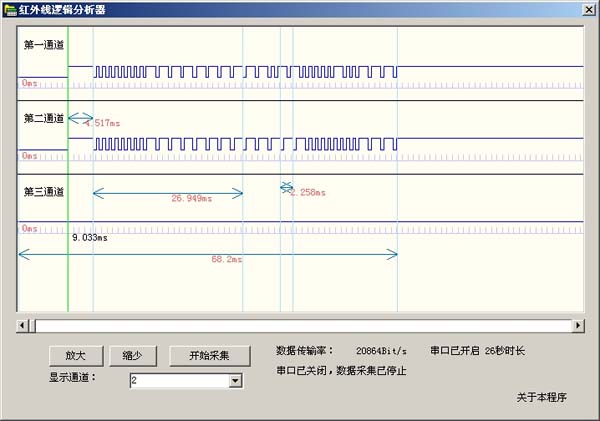

最后,简单讲解一下软件的使用。接通电源,打开上位机软件,按“开始采集”按扭,此时软件正等戴下位机的数据。因为下位机为低电平触发,所以按一下遥控器的按键,即开始采集大约10s的数据,并显示出来。鼠标在波形窗口移动时会有一条直线跟随,并显示出现在相对第一个触发脉冲的时长。在波形窗口单击时会在该处留下一参考线,移动鼠标到另一位置再单击,则显示出该处相对前一参考线的时长。为方便对比多个按键的逻辑,软件特设了三个显示通道,分别选择不同的通道,然后再采集数据,则可以对比不同按键的波形逻辑。
