遥控间歇唤醒器

2011年07月01日 10:07    电路图分享
关键词: 唤醒器 , 遥控


电路能隔着房间,按一下遥控发射器,让放置在小孩卧室里的接收器循环不断地发出间歇声光唤醒信号,直到孩子起床。

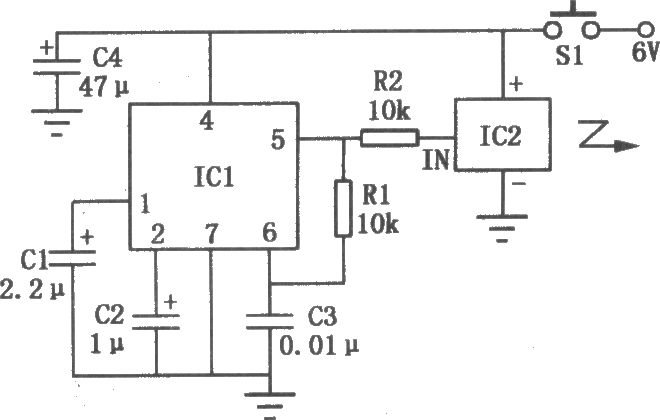

发射器电路如上图所示。按下开关Sl,电源接通,ICl频率译码器LM567与定时元件Rl、C3组成的压控振荡器工作。其信号经限流电阻R2输入到IC2无线电发射专用模块HS101,进行调制放大后,形成高频调制信号由内藏发射天线向周围空间发射。

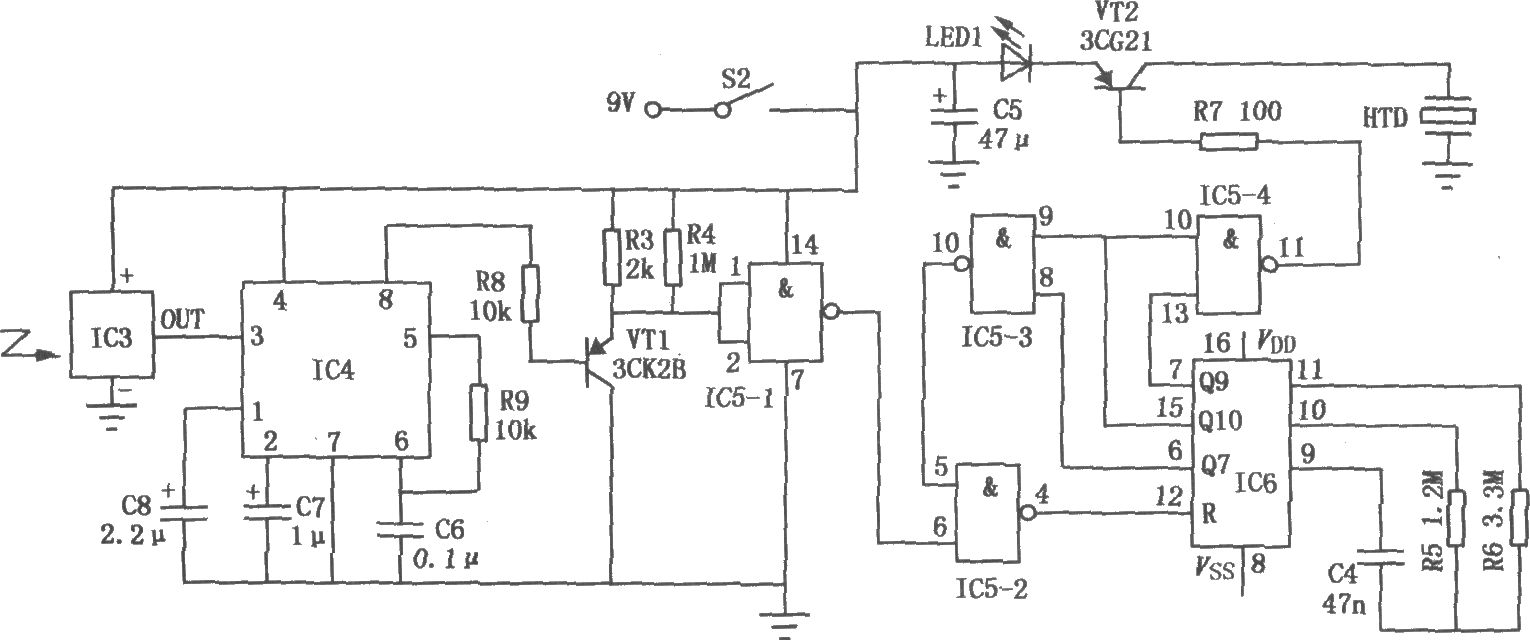

接收器电路:
