原理图最新进度(10年1月8日) [复制链接]

阿南 (离线)
积分
224552
帖子
940
发表于 2009-12-25 20:49:11 |显示全部楼层
关键词: 进度 , 原理

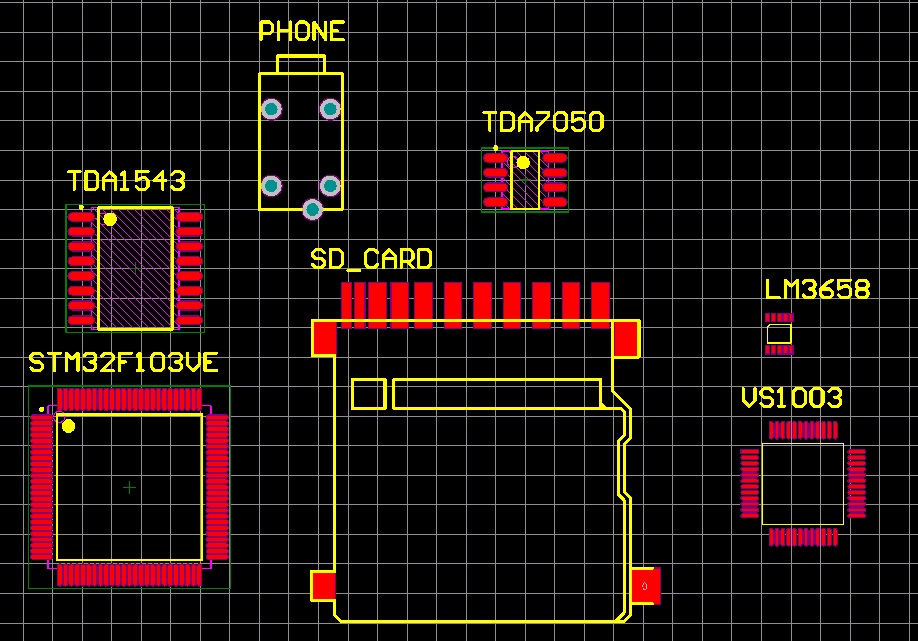

俺今天把主要器件的封装画好了 -- 09年12月25日
look look:

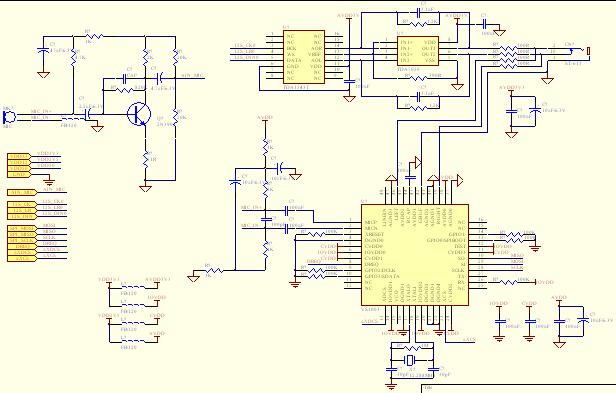

画了音频部分 -- 09年12月28日

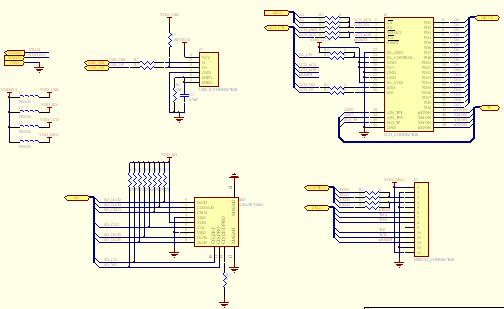

接口部分(USB\SD\UART_JTAG\LCD_TouchPanel) -- 10年1月4日

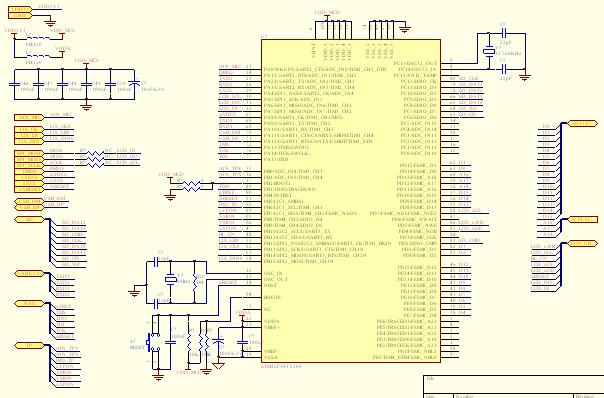

MCU部分 -- 10年1月6日

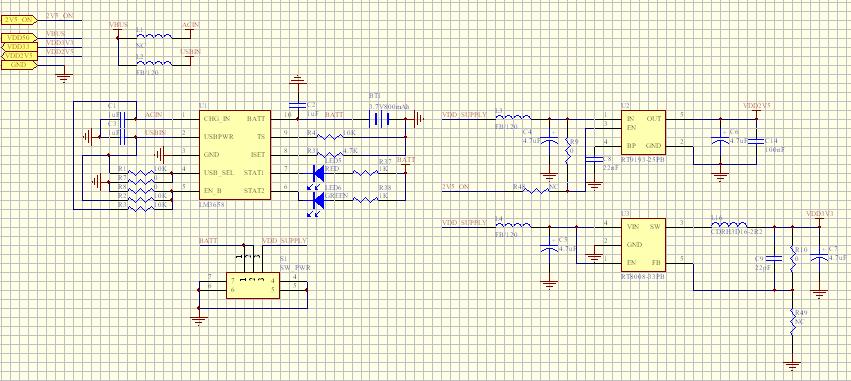

电源及充电部分 -- 10年1月8日
run_mo (离线)
积分
17562
帖子
107
发表于 2009-12-25 20:58:27 |显示全部楼层
南哥,1月20号之前,俺可以帮帮你话封装,查资料什么的....打打下手!
onemillion (离线)
积分
1
帖子
10
发表于 2009-12-25 21:28:58 |显示全部楼层
跟进中。。
阿南 (离线)
积分
224552
帖子
940
发表于 2009-12-26 09:13:29 |显示全部楼层
re run_mo:
Layout吧,现在就可以开始画PCB封装了,资料数据手册网上很多。
run_mo (离线)
积分
17562
帖子
107
发表于 2009-12-26 10:06:42 |显示全部楼层
回复4楼阿南

南哥  怎么能交流联系?
run_mo (离线)
积分
17562
帖子
107
发表于 2009-12-26 14:59:36 |显示全部楼层
主要元件PCB封装:12.26--15:00
run_mo (离线)
积分
17562
帖子
107
发表于 2009-12-26 14:59:47 |显示全部楼层
主要元件PCB封装:12.26--15:00
阿南 (离线)
积分
224552
帖子
940
发表于 2009-12-26 15:49:11 |显示全部楼层
果然好兄弟。
两个接口器件需要和购买的实物对应起来,因为他们有很多种的
老郭 (离线)
积分
873265
帖子
5419
发表于 2009-12-26 17:26:59 |显示全部楼层
为run_mo赞一个
lelee007 (离线)
积分
29395
帖子
2683
发表于 2009-12-26 18:22:01 |显示全部楼层
卡座用自弹的吧
terrysun (离线)
积分
39626
帖子
644
发表于 2009-12-26 22:50:01 |显示全部楼层
用一个codec和一个功放,不如用TI的TLV320AIC3007,包含一个class D功放驱动喇叭,立体声耳机输出,还可以立体声录音。外围电路也很简单。
宇宙飞船 (离线)
积分
35643
帖子
692
发表于 2009-12-26 23:07:03 |显示全部楼层
TDA1543怎么这么多脚的?应该是8个脚的才对呀。
人生得意须尽欢,莫使金樽空对月,
天生我材必有用,千金散尽还复来。
run_mo (离线)
积分
17562
帖子
107
发表于 2009-12-27 09:14:09 |显示全部楼层
回复12楼宇宙飞船

如果用DIP直插的话就是8个脚,贴片的只有16个脚的SO16,贴片的有大量的空脚!
选用DIP8的?
run_mo (离线)
积分
17562
帖子
107
发表于 2009-12-27 09:24:32 |显示全部楼层
回复10楼lelee007

只要是我手上没有自弹卡座的尺寸,上边的是我以前用过的。也不知道最后用大卡还是用小卡!
阿南 (离线)
积分
224552
帖子
940
发表于 2009-12-28 11:52:53 |显示全部楼层
SD卡座用Panasonic的AXA2R73061
ds_65111_0000_en_axa2r.pdf (323.44 KB, 下载次数: 15)
run_mo (离线)
积分
17562
帖子
107
发表于 2009-12-28 15:44:48 |显示全部楼层

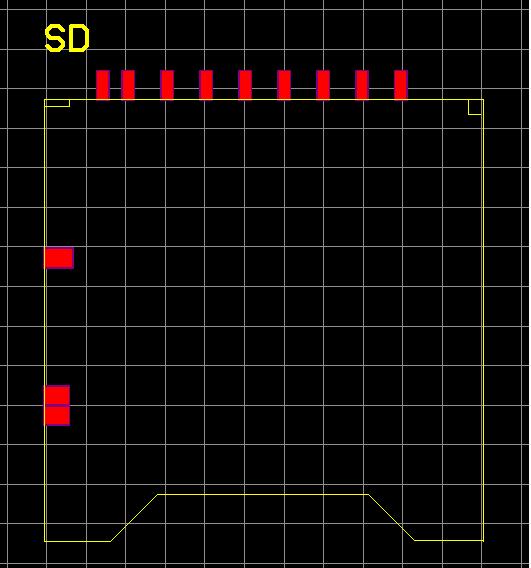

卡座画完感觉不太对,PDF上没有固定卡座的焊盘,还是我不太会看?
ZigBee笔记 (离线)
积分
1088
帖子
96
发表于 2009-12-30 10:03:17 |显示全部楼层
支持LS的各位兄弟
阿南 (离线)
积分
224552
帖子
940
发表于 2010-1-6 02:20:16 |显示全部楼层
还有电源部分没有设计,大伙多提建议,可能会有错误
zg_z (离线)
积分
4070
帖子
482
发表于 2010-1-7 10:27:19 |显示全部楼层
麦克风的电源在哪里呢?
人生而自由,却无往不在枷锁之中
阿南 (离线)
积分
224552
帖子
940
发表于 2010-1-7 13:06:13 |显示全部楼层
普通的MIC不需要电源吧
