SG35252525等PWM控制芯片的最小外围电路

2009年12月25日 17:12    topcircuit
关键词: PWM , 电路 , 芯片
功能指标:

1:输入电压5-15V
2:输出PWM两路
3:具有脉宽指示
4:具有封锁启动功能

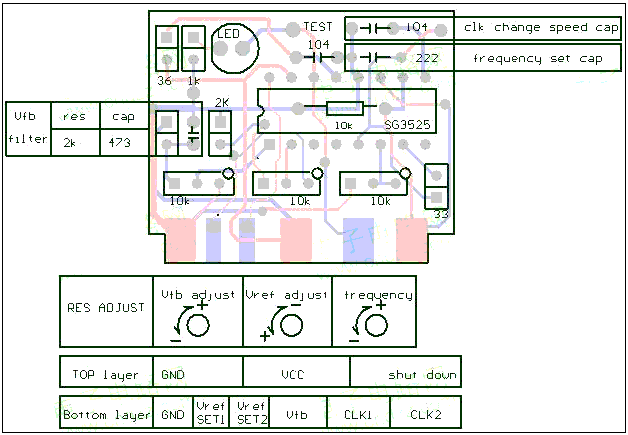

使用3个电位器可以调节:反馈电压的分压比,参考电压,PWM工作频率。均采用10k欧的蓝色电位器。焊盘式的输出引脚,可方便的焊接到主板上。

36欧电阻和104是给SG3525供电的限流电阻滤波电容,1k为指示PWM给LED供电的限流电阻,TEST焊盘提供示波器探测;sg3525内部的10k电阻是启动芯片的下拉电阻,2k和473组成反馈电压的滤波电路。222电容设置芯片工作频率。



bf.pcb (88.04 KB, 下载次数: 4)
