由TX4915组成的遥控发射电路
发布时间:2011-6-29 10:32 发布者:
circuit_share
关键词:
TX4915
,
遥控发射
TX4915是一种单片AM/ASK(振幅偏移键控)发射
集成电路
,内部集成了压控
振荡器
(VCO),相位检波器,分频选择器及基准振荡器晶体管,只要外接一个晶体即可组成一个锁相环(PLL).工作
电压
2.2~5.5V,工作
电流

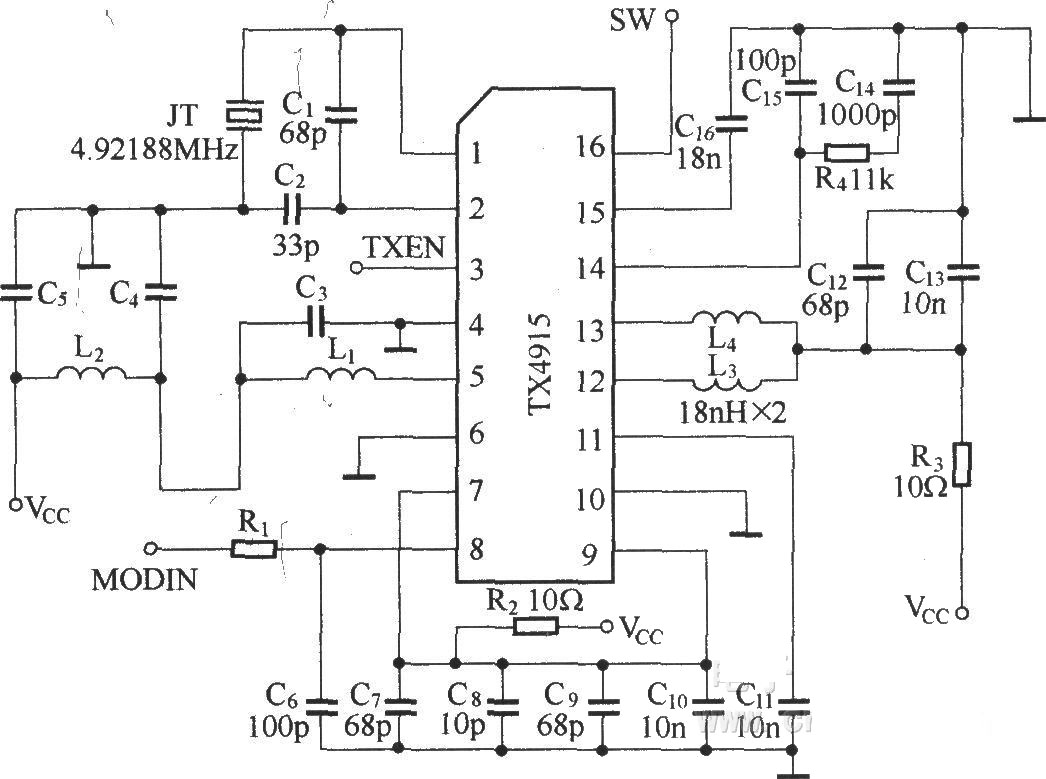

12mA,有省电模式,工作频率100~960MHz.它与RX3310A配套使用.下图是由TX4915组成的遥控发射
电路
.
