YN5049/5050红外遥控接收器典型应用电路
发布时间:2011-6-28 10:15 发布者:
circuit_share
关键词:
YN5049
,
红外遥控
,
接收器
YN5049/5050多路
红外
遥控接收器是与YN5048多路红外遥控发射器桎使用的遥控专用接收
集成电路
,它们主要应用于电视、音响、录像机等家电遥控方面。同类型号还有BL9150、TC9150。

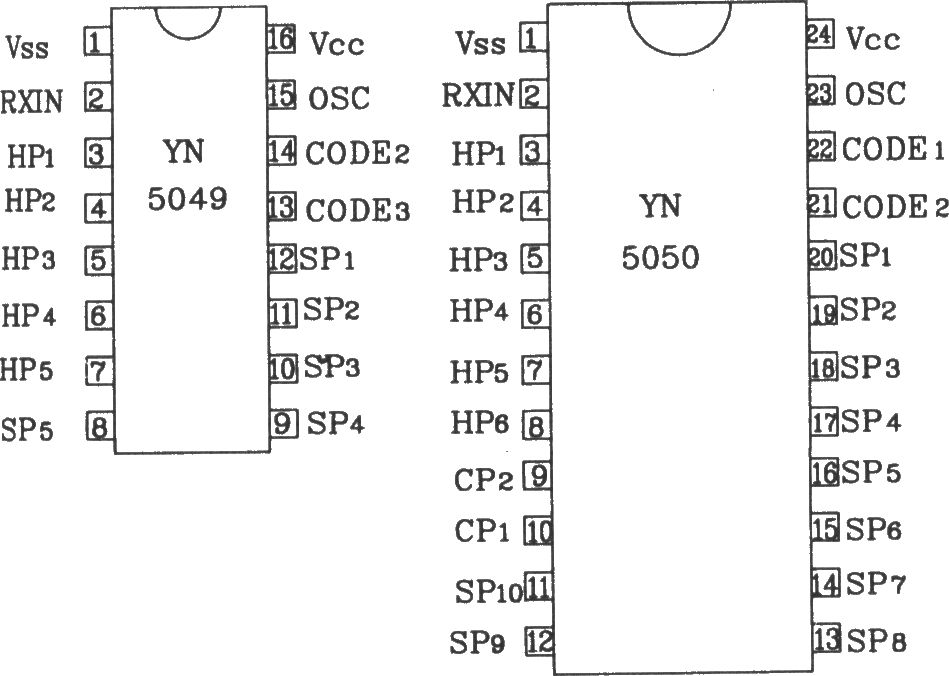

YN5049/5050外形引脚图

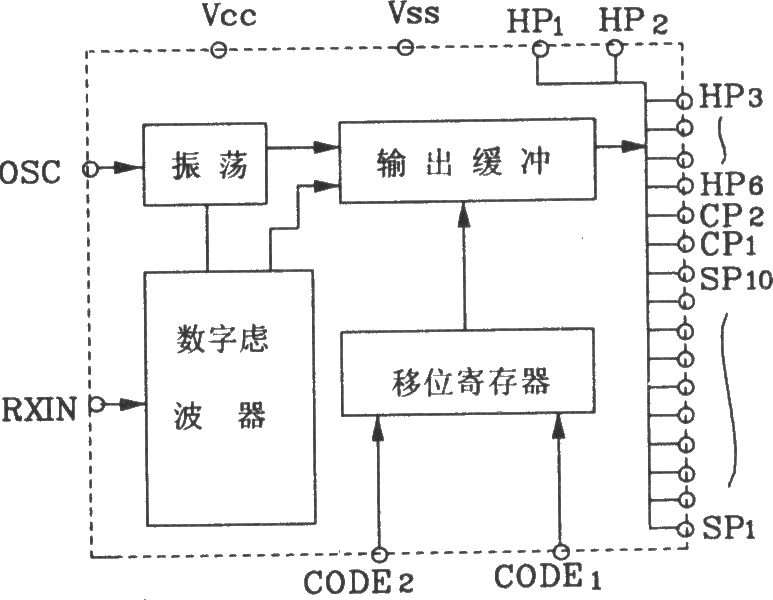

YN5050内部原理框图

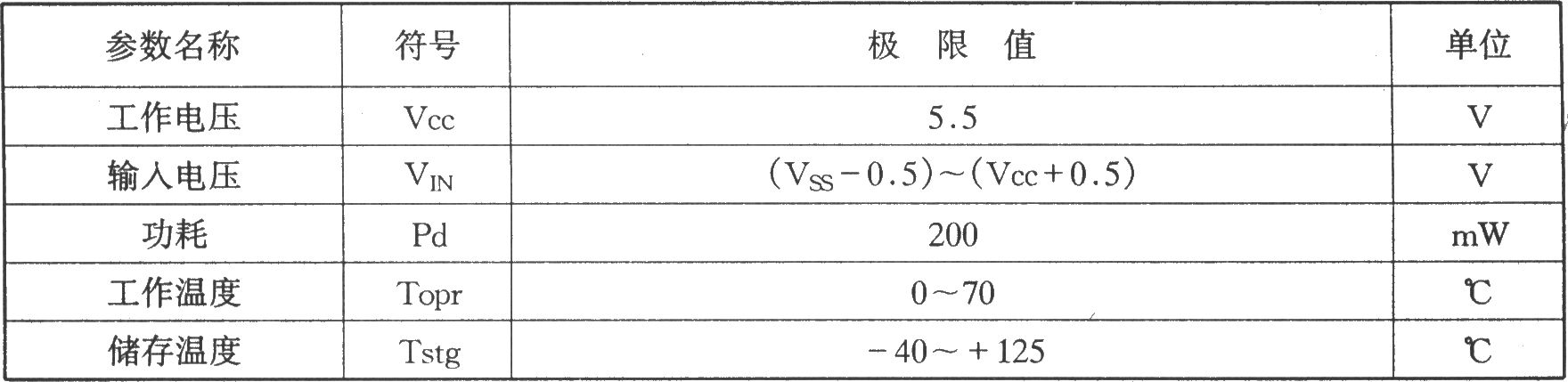

YN5049/5050红外遥控接收器极限工作参数如下图所示:

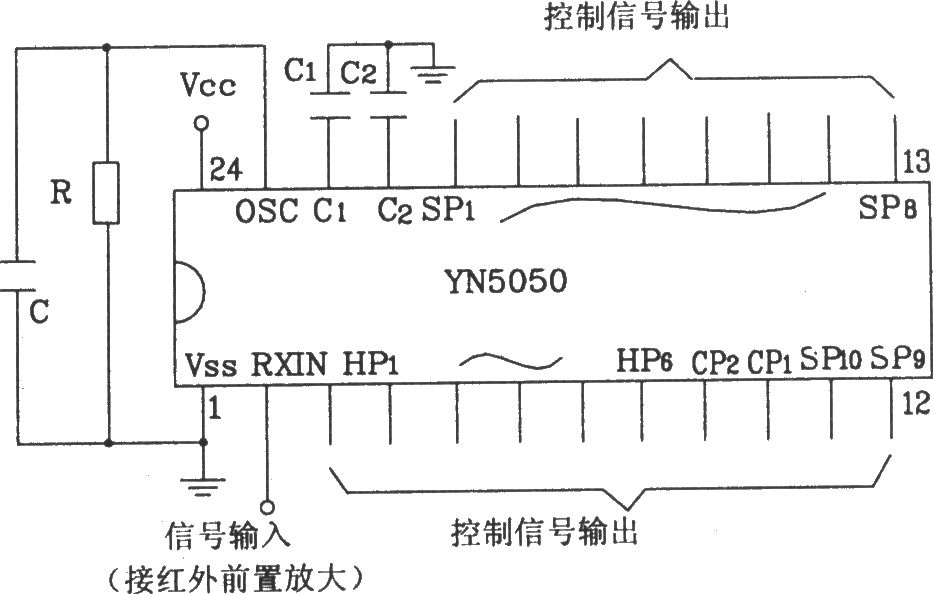

图(1)

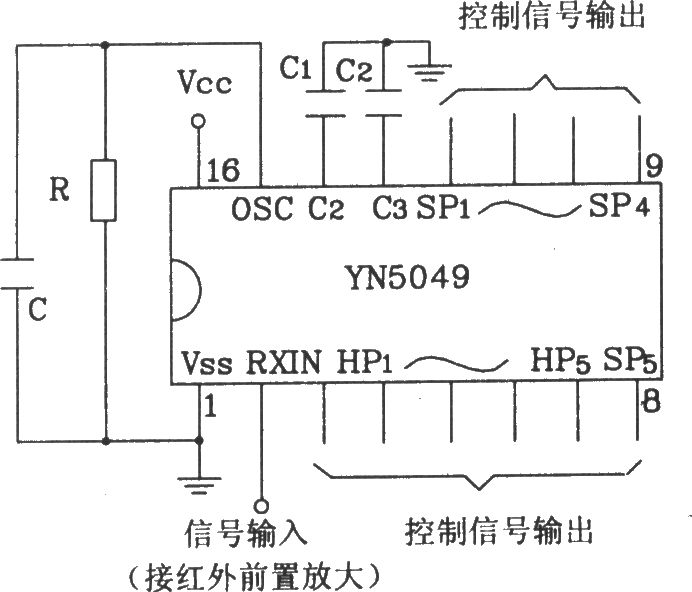

图(2)
图(1)、(2)为YN5049/5050红外遥控接收器典型应用
电路
