多通道无线遥控电路(F36-F/F36-J)

发布时间:2011-6-27 10:26    发布者:circuit_share
关键词: F36-F , F36-J , 无线遥控
电路采用F36-F/F36-J组成的多通道无线电遥控电路。在发射电路中采用 DTMF编译码电路将发射按键输入信号转变为四位二进制码输入F36-F向外发射。在接收电路中,F36-J将接收到的遥控信号通过解调译码还原为四位二进制码,将四位二进制码通过一个四-十六线译码器转变为一个确定的通道控制信号输出,去控制一个相应的电路。

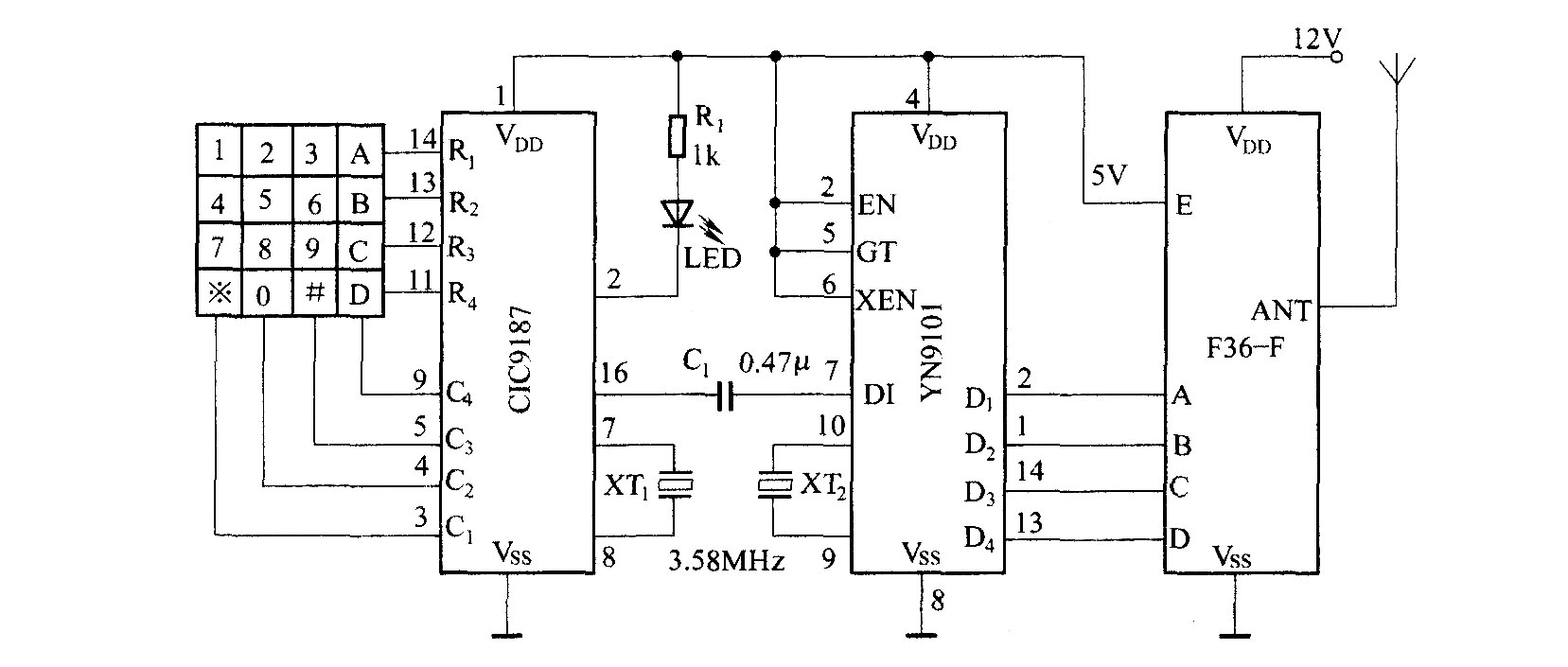

遥控发射电路:

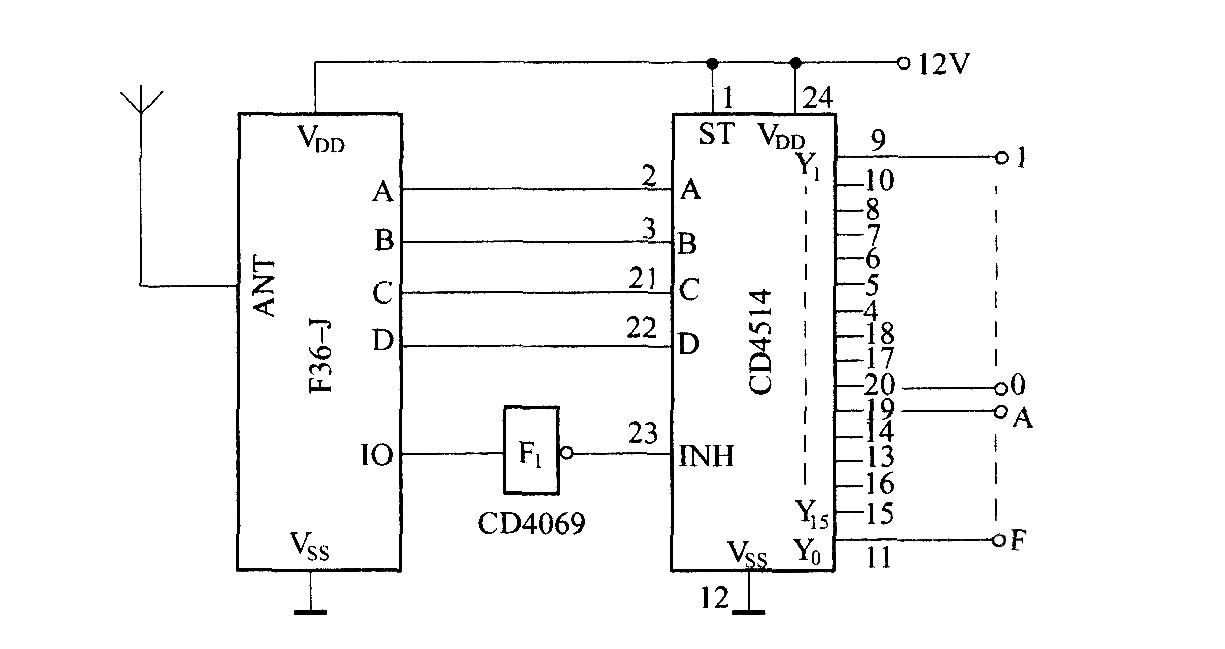

接收译码电路:
