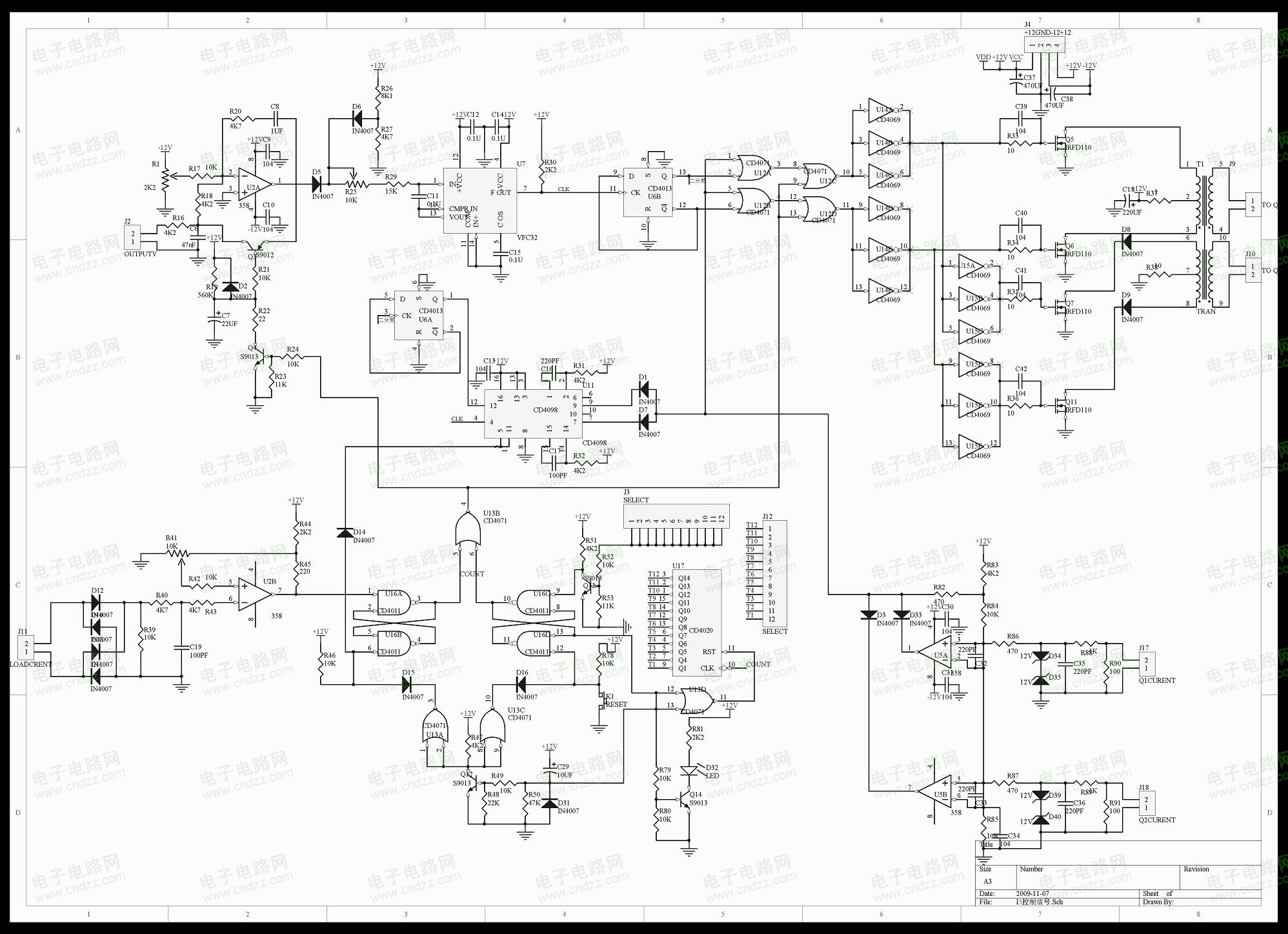

500瓦100千赫谐振变换器电路

发布时间:2009-12-25 12:44    发布者:我爱电路图
关键词: 电路 , 谐振

输出功率:500w
工作频率:100kHz
用途:给脉冲电容充电

1、电源电压反馈:当谐振回路给电容充电小于要求值时,输出较高电压,开启谐振回路充电;当谐振回路给电容充电到要求值时,输出较低电压,停止充电;控制部分为了减少噪声的干扰,使用积分反馈放大电路

2、信号产生部分:使用压控振荡器VF32。Vfc32是电压-频率变换器(伯尔-布朗),数字输出是开路的收集极,脉冲重复频率正比于来自误差放大器的模拟信号。控制部分为了减少噪声的干扰,采用电源并联滤波电容,和积分放大输入电压。使用cd4013b双D触发器,接到或门的输出是互补的,而且对于VFC32来的输入每个信号的正跃迁都反向,这有效的使输出交替的作用于IGBT

3、初始的导通脉冲,cd4098是双单稳多谐振荡器,两个单稳连成非重复触发型。在腿12处来自vfc32的波形前沿使得腿5处的输出降到低电平。D门第3腿的输出保持低电平,除非已测定为过载情况,这样,对其中一个IGBT,2us脉冲作初始的导通脉冲。

4、信号驱动部分:IGBT开通时,要求栅极电压上升沿越陡越好,要求很大的驱动电流。采用CD4069,三个驱动部分并联的方式,驱动小功率V-MOSEFT管子,然后驱动变压器,产生15伏方波,输出。

5、谐振脉宽控制反馈部分:当IGBT上的电流由正向伏过零时,比较器输出信号,屏蔽控制信号输出。

6、过流次数计数保护电路:CD4020作为计数器,对预计的过流次数进行计数,当过流次数满足设定次数时,关闭电源。

7、过流保护部分:过流反馈回来,然后经过全桥整流,送比较器,与参考过流电压比较,输出过流信号。

图文说明.rar

278.16 KB, 下载积分: 积分 -1

控制信号.rar

63.65 KB, 下载积分: 积分 -1
