由F03/J02B构成的遥控编码发射、解码接收电路图
发布时间：2011-6-27 10:06
发布者：circuit_share

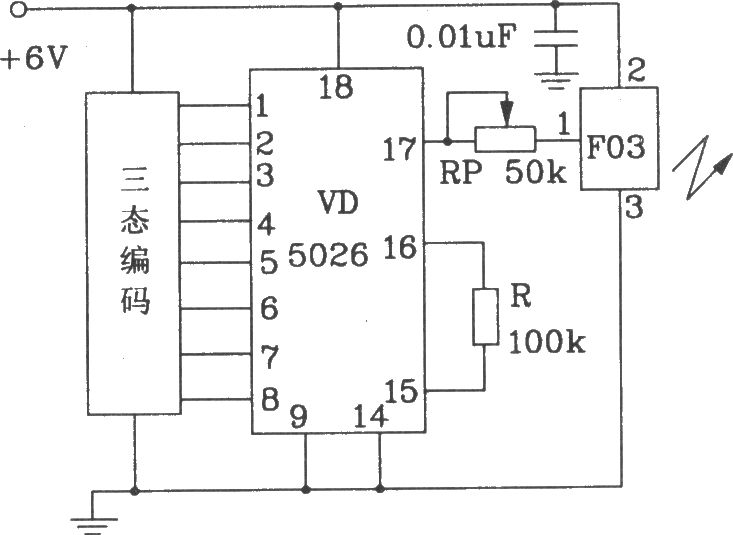

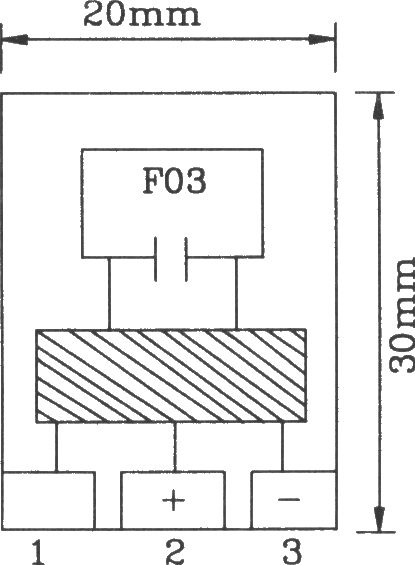

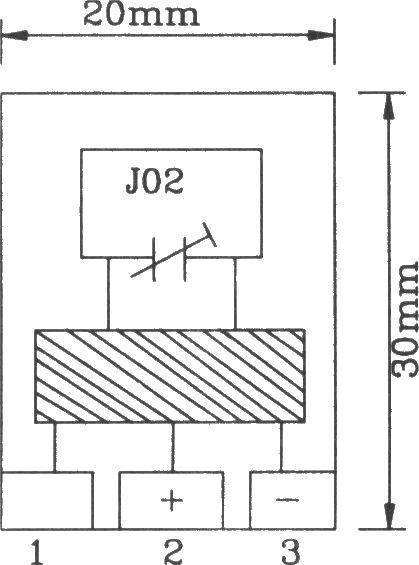

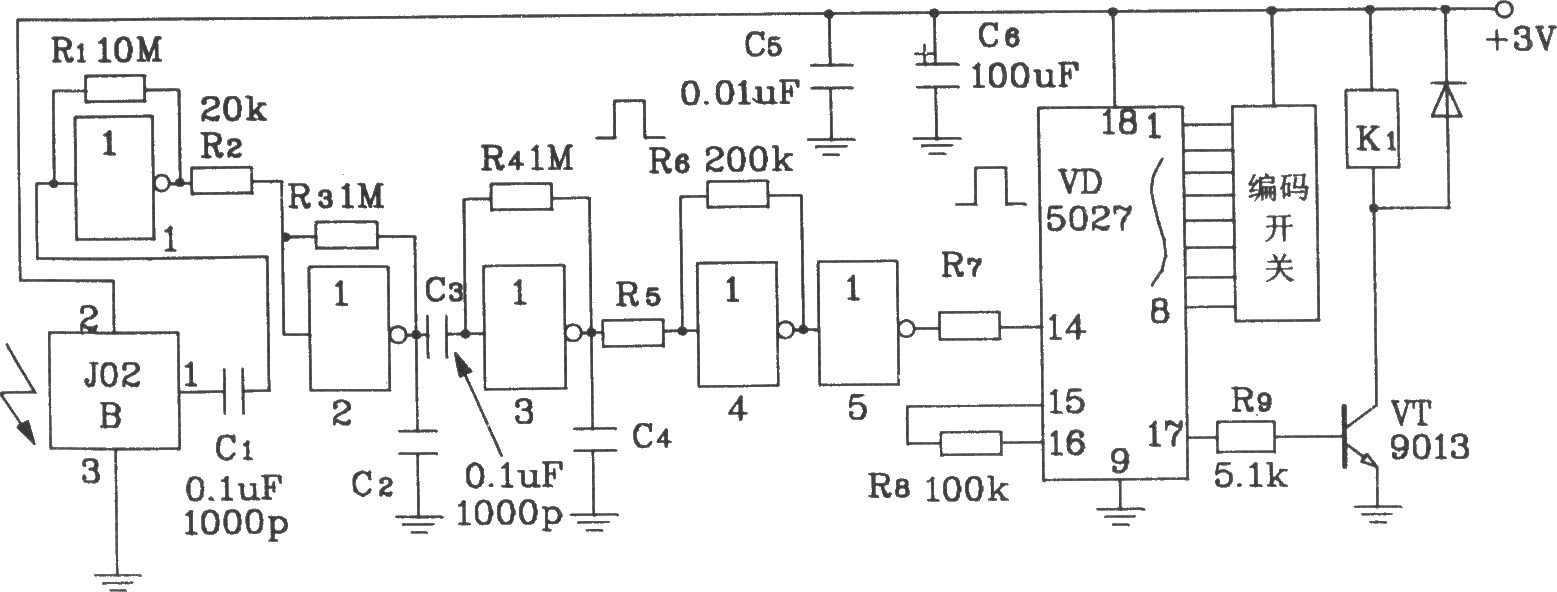

F03/J02调频发射/接收模块具有体积小、外转元件少、低电压功耗、工作效率高、性能稳定等优点。同时又由于模块采用了印刷电厂线圈且工作于微波波侧面，所以工作频率稳定，干扰小，传输距离远，不用外接天线即可达到有效发射/接收距离。二者配对使用可广泛应用于遥控开关、防盗报警、玩具及其它点子设备控制方面。 F03调频发射模块外形脚图  J02接收模块外形引脚图 电气参数： F03发射模块工作频率约为320MHz且可扩展；工作电压1．5～9V，典型值为6V；工作电流为O.8～30mA，由输入端的微调电阻调整至最佳发射状态。工作电压选则l.5V时，发射电流约为几个毫安培，发射距离约几十米；选择3V时，将电流调至10mA左右，发射距离可达100m；当选择6V时，电流调至20mA左右，有效发射距离大于lOOm且发射频率稳定。 J02接收模块工作电压为3～6V，典型值为3V。在3V工作时，工作电流约为0.1mA。 J02接收频率可调，按其接收频率的不同一般分为A型、8型两种。A型接收频率范围为l80～320MHz。B型接收频翠范围为280～400MHz，两种类型均由一片状微调电容来调节。通常与F03配对使用时采用B型J02模块。 F03构成的遥控编码发射电路：  J02B构成的遥控解码接收电路：  |
