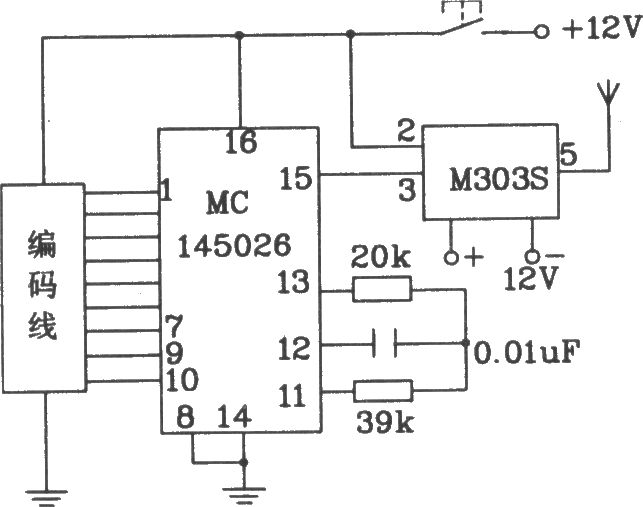

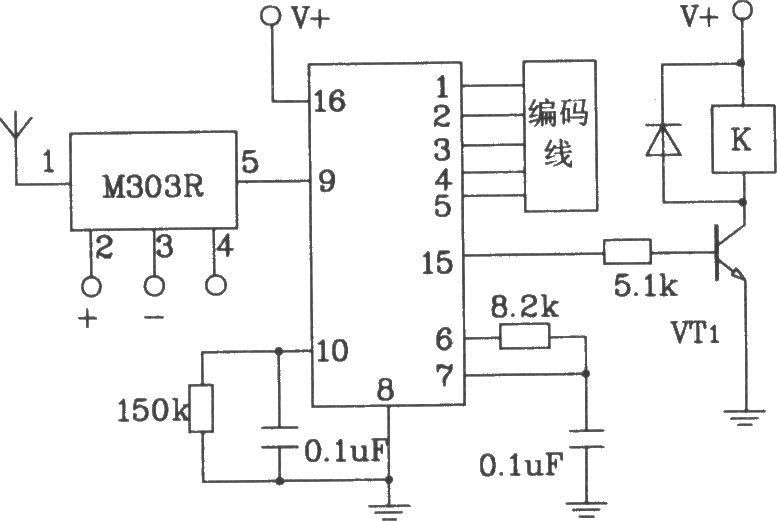

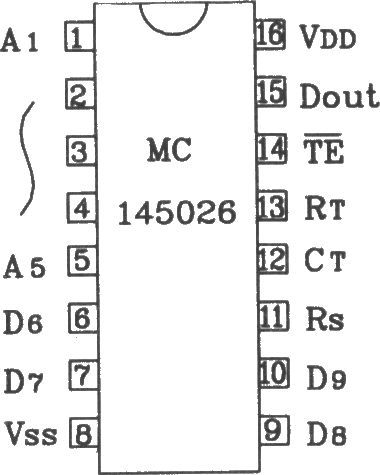

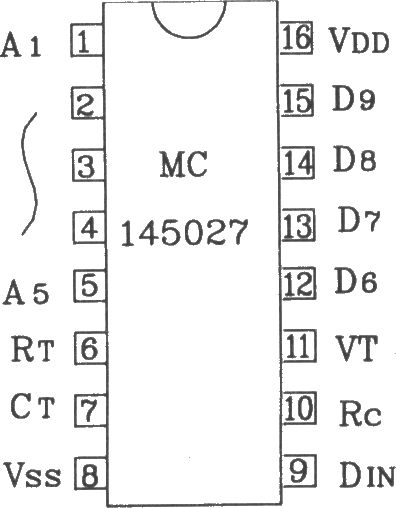

由M303S/303R构成的遥控编码发射、解码接收电路图

发布时间：2011-6-27 10:05 发布者：circuit_share

M303S／303R是一对微型无线电射频遥控发射／接收模块。它主要用于短距离数据传输，由于模块本身采用了专用的稳频单元电路，因而保证了工作性能的稳定可靠。此模块适用于各种遥控开关、防盗报警装置及小型玩具类控制场合。

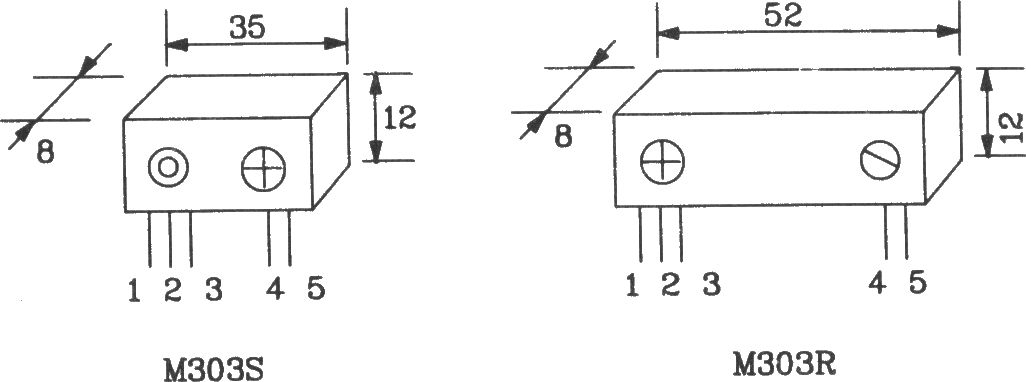

M303S/303R外形引脚图

M303S发射模块实际上是一个可控振荡器加功率放大单元。模块是否工作在最佳状态，关键是天线的配置和调校，这两方面直接影响到输出功率和传输距离。

M303S天线设计阻抗为5012，天线选择有下面三种方案：

① 标准300MHz橡皮天线和Q-9插座配合调节天线输出微调电容。

② 30cm拉杆天线配合调节天线输出微调电容。

③ 25cm塑料软电线配合调节天线输出微调电容。

接收电路的调节最好采用标准信号源，以IkHz音频调制。
