家用自动干手器电路

发布时间:2011-6-23 10:06    发布者:circuit_share
关键词: 干手器

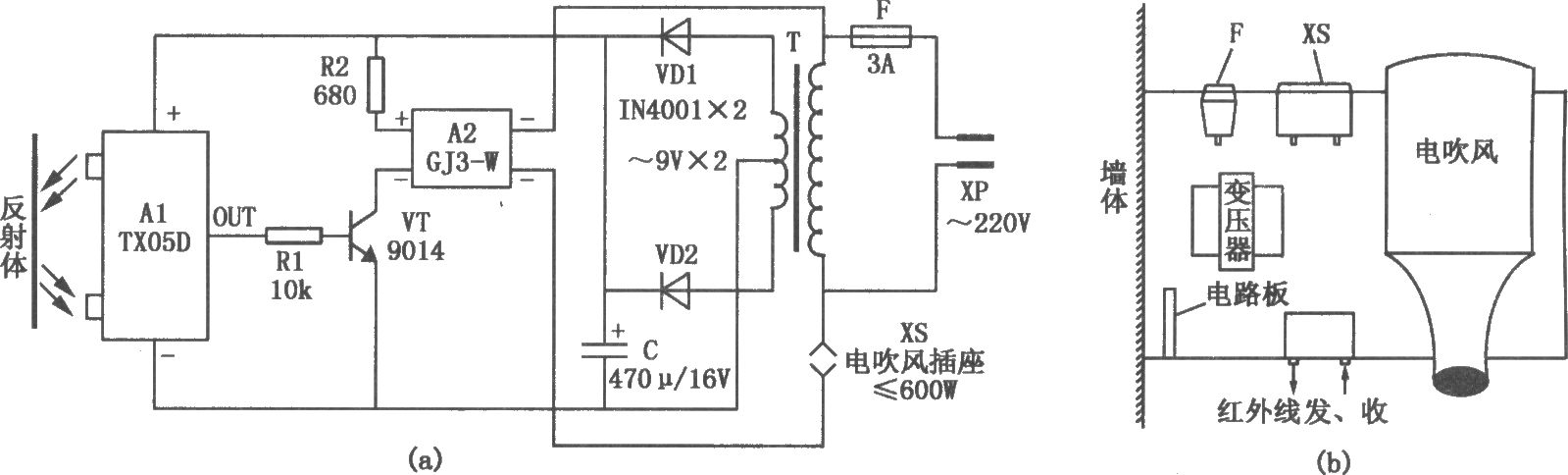

自动干手器的电路如图(a)所示,它由红外线反射开关Al、交流固态继电器A2、电吹风及电源变换电路等构成。接通电源,Al向外发射出红外线。因为无物体反射红外线,所以Al的OUT端输出低电平,VT截止,A2亦“断开”,接入插座XS内的电吹风无电不工作。当人手伸到干手器下方时,由于Al发射出的红外线被反射回一部分,Al的OUT端输出高电平信号,使VT由截止变为导通,A2获得合适的控制电流也“导通”,电吹风通电向外送出热风。当人手离去时,A1失去反射的红外线,电路又恢复到平常的待机状态。由于Al在这里仅作近距离探测用,对电源波纹系统要求不是很高,故采用了简易电源变换电路供电。A2选用国产的GJ3-W型交流过零固态继电器,它具有零电压开、零电流关特性,因而对电网干扰小,还可降低负载浪涌电流。VT要求β>50;电吹风选择功率较大的交流感应型吹风电机;T选用220V/9×V2、3W的成品电源变压器,保证长期通电不过热;F选用带管座的250V、3A普通保险管。
