多地控制开关电路(四)

发布时间：2011-6-23 09:57 发布者：circuit_share

本例介绍的多地控制开关，可在多个地方任意接通或断开某部分负载(用电设备)的工作电源。该开关既可用于楼道、走廊、公共场所的照明灯控制，也能用于工业生产(在工厂车间的多个地方控制一套生产设备)。

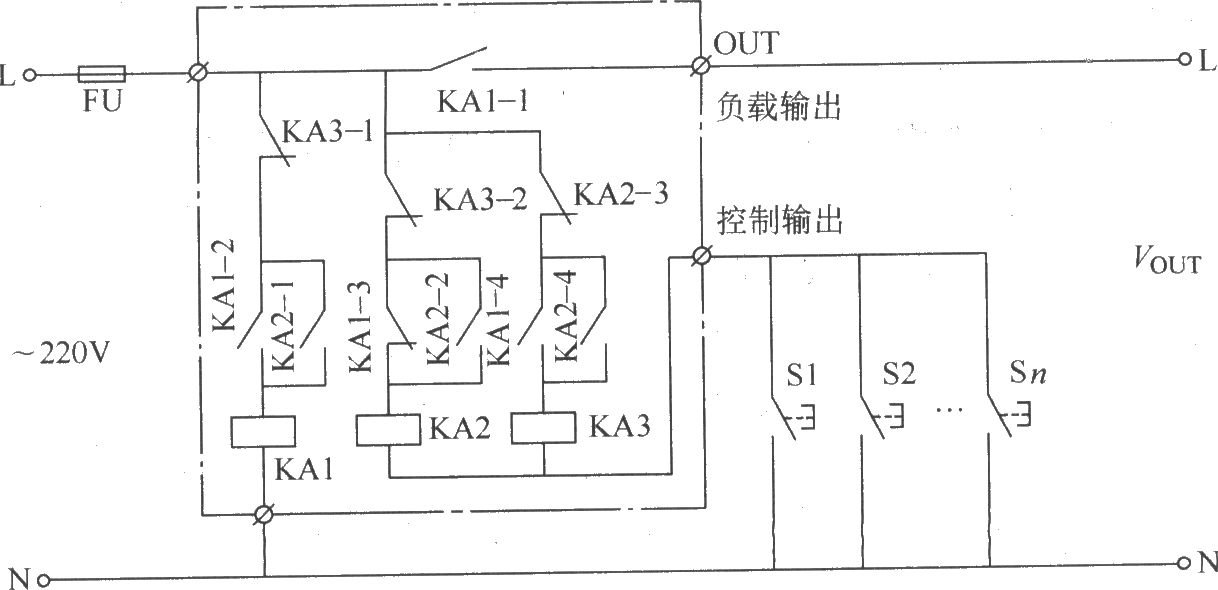

该多地控制开关电路由中间继电器KA1～KA3和S1～Sn组成，如图所示。

多地控制开关电路电路(四)

若需要控制功率较大的负载，可将KA1换成交流接触器。

元器件选择

S1～Sn均选用动合(常开)按钮。

KA1～KA3均选用220V交流中间继电器。
