多地控制开关电路(五)

发布时间：2011-6-23 09:57 发布者：circuit_share

本例介绍的多地控制开关，可用于控制照明灯或小功率单相交流电动机。

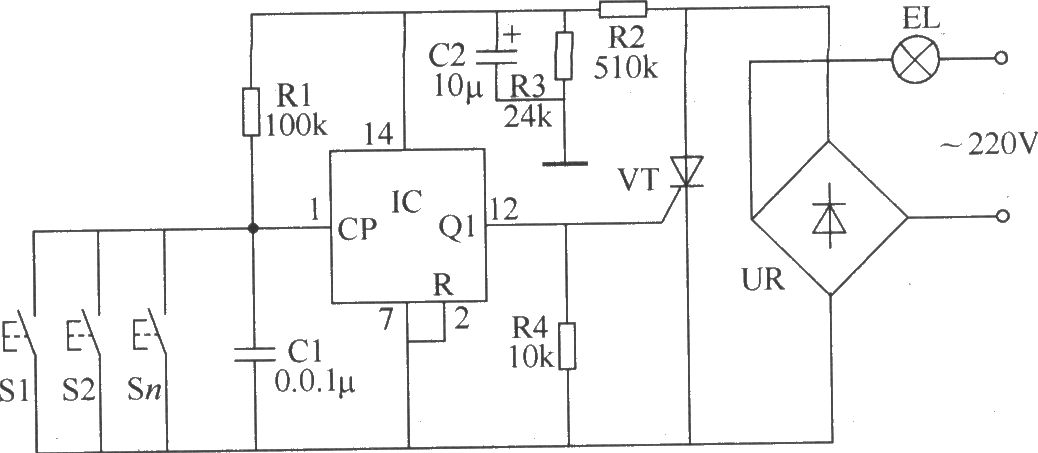

该对地控制开关电路由降压电路和控制电路组成，如图34所示。

多地控制开关电路

元器件选择

R1、R3和R4均选用1／4W金属膜电阻器；R2选用1／2W金属膜电阻器。

C1选用独石电容器；C2选用耐压值为16V的铝电解电容器。

IC选用CD4024型7位二进制计数器集成电路。

UR和VT应根据负载的功率大小来选择，若控制100W以下的照明灯，则UR和VT可选用1A、400V的整流桥堆和晶闸管；若控制1kW以下的单相交流电动机，则UR和VT的电流容量应为6～10A。
