多功能吊扇遥控调速电路
发布时间:2011-6-23 09:41 发布者:
circuit_share
关键词:
吊扇
,
调速
,
遥控
此
电路
由以下几部分组成
(1)由CX20106和 LC2200组成
红外
接收与通道译码电路.
(2)由可预置加减计数器电路,
可控硅
触发电路和计数译码显示电路组成
(3)由可控硅触发管VT5与它的基极控制
电阻
网络R13~R16组成.

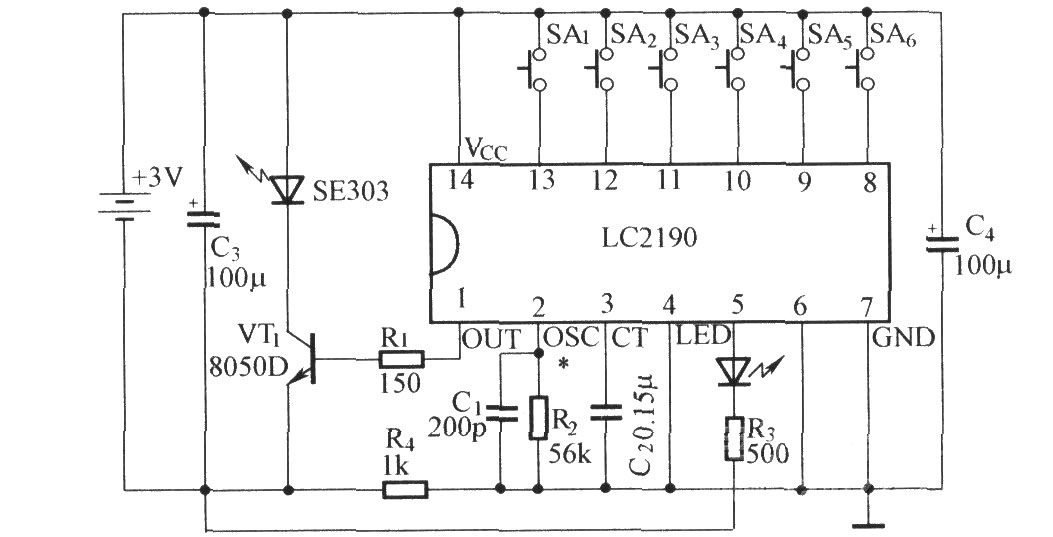

当然,此电路的应用需要红外发射器,如下图所示
