智力抢答器电路
发布时间：2011-6-22 11:52
发布者：circuit_share
关键词：
抢答器
|

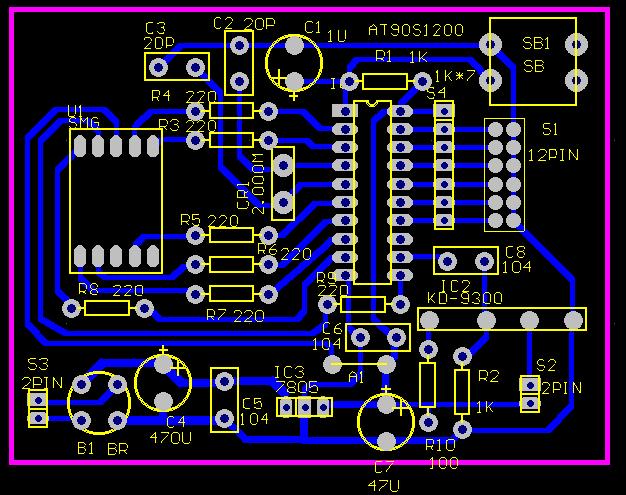

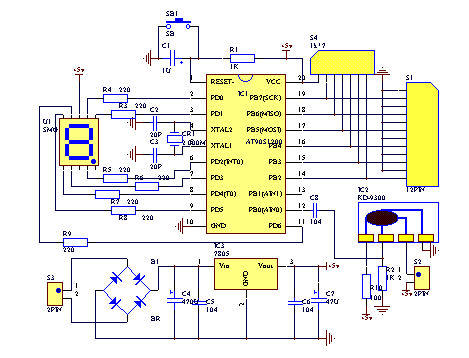

在各种知识竞赛，抢答器是少不了的，这里给大家提供一种制作抢答器的方法，有条件的朋友不妨做一个。 这个抢答器由单片机以及外围电路组成，由于采用单片机，使得外围电路非常简单，但是功能并不比一般的抢答器少。 如下图为抢答器的电路原理图，单片机AT90S1200的PB口的PB7"PB2为输入口，接抢答按键开关，当有某个按键按下时，对应口的电位跳低，被单片机检测到并执行相应的程序，比如让数码管显示或者控制音响电路发声等。PD口接数码管，用于显示哪个组抢到，并一数值方式显示出来。PB口的PB0通过电容接到门铃音乐集成电路的触发端，当有某一组抢到时发出声音。电路中，轻触开关SB为复位开关，按下SB，可以让系统复位。当一次抢答完毕以后，只有按下SB，让系统复位，在下一次抢答时，各个组的抢答按键才有用，否则，抢答按键没有作用。 本电路对元件没有什么特殊要求，按照图中标明的型号选用即可。电路中R10的数值由自己定，要求是使音乐片正常工作即可，因为音乐片并不是一直在工作，因此，我在制作时把R10省了，也不怎么样。音乐片采用叮咚门铃音乐片，要注意在音乐片上焊上一个NPN型三极管（三极管在图中我没有画出来），比如9013。注意要在稳压集成电路7805上加上散热片。   |
