TI最新为节能环保推出的双核MCU Concerto的特点和应用

发布时间:2011-6-22 11:45    发布者:eechina
关键词: 节能 , 马达控制 , 双核
近日,德州仪器(TI)为节能环保推出新型Concerto 双核MCU。TI公司半导体事业部C2000业务拓展经理陈思儒先生就该产品的特点和应用进行了讲解。

英文“Concerto”的意思是“协奏曲”。Concerto MCU包含两个核,一个是C2000 DSP,一个是ARM Cortex-M3,这两个核协同工作,实现控制和主机通信的最佳效能。

Concerto针对的目标应用是关乎能源利用效率的领域,主要包括家电中的马达控制、混合动力和电动汽车、数字电源和太阳能逆变器。根据美国北太平洋国家实验室的研究,如果采用新的技术,2030年可实现12%以上的能源节约,相当于节省534亿美元。

TI公司用于控制的主要产品是C2000 DSP,这是一个拥有15年历史的产品线。现在,TI公司在C2000的产品线中加入这个双核的Concerto,也就是引入Cortex-M3内核与DSP内核协同工作,其中C2000内核依然用作实时控制,而Cortex-M3用于主机通信,这样就使C2000内核专注于控制算法不必中断来处理通信任务。两个内核实现功能冗余,两种相互检测,提高了系统的安全性。

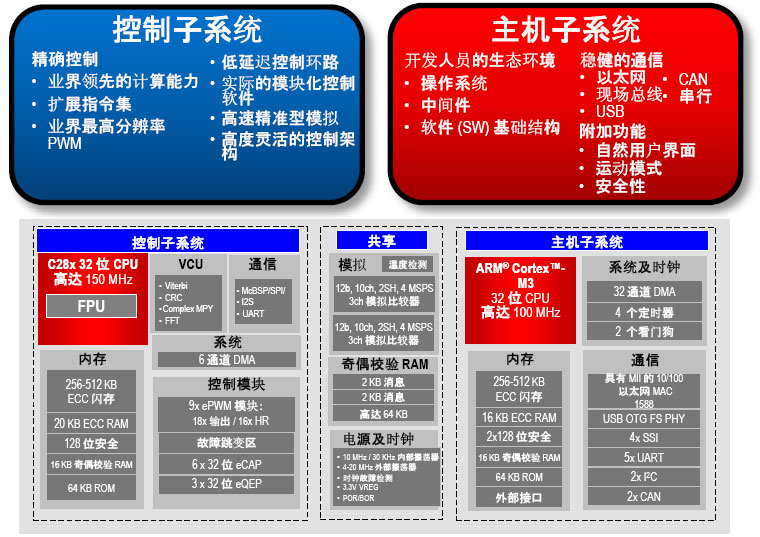

图1. Concerto内核框图

陈思儒说,Concerto两个内核都有ECC(校正功能)闪存,用一个CAN检验错误,还有循环冗余检验CRC也放在里面做冗余检测。安全性上,它具备知识产权保护和永久禁用的防盗保护。采用单核的情况下,如果有员工把原代码、软件带出去到别的地方开一家公司,填一个芯片基本就做出来的。现在你可以把核心技术锁在控制子系统里,新员工或你不相信的工程师可以做主系统的研发,但核心控制算法不用每个人都接触。

图2. Concerto在TI C2000 DSP中的位置

如图2所示,Concerto是TI C2000 系列中性能较高的产品。但由于引入了Cortex-M3内核,处理器主频目前限制在100MHz以内。TI公司正在开发更高主频的Concerto,今后将推出60到150MHz各种速度的产品。

TI公司提供了一些基于Concerto 双核MCU的参考设计,如太阳能逆变器、电动助力转向、电力监测等。图3是采用Concerto的太阳能逆变器框图。

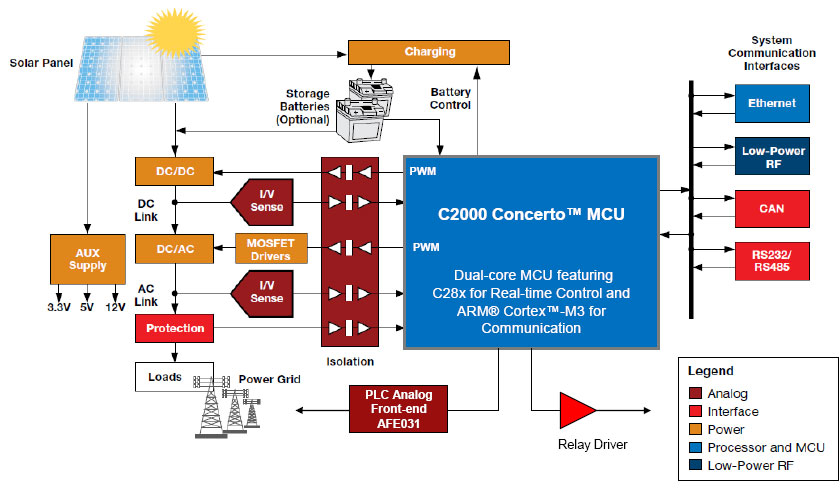

图3. 采用Concerto的太阳能逆变器框图
