TR3100 ASK 433.92 MHz收发器
发布时间:2011-6-21 10:55 发布者:
电路图分享
关键词:
ASK
,
TR3100
,
收发器
TR3100是采用RFM公司独特的ASH(Amplifie-Sequenced Hybrid)体系结构设计的RF窄带数据通信
收发器
。TR3100符合FCC 15.249和类似标准,适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。
主要技术特点如下:
·工作频率为433.72~434.12 MHz:
·ASK调制/解调方式;
·数据传输速率可达576 Kb/s;
·接收灵敏度为-96 dBm;
·输出功率为0 dB;
·电源
电压
为2.2~3.7 V;
·工作
电流
:接收模式为7 mA,发射模式为10 mA。

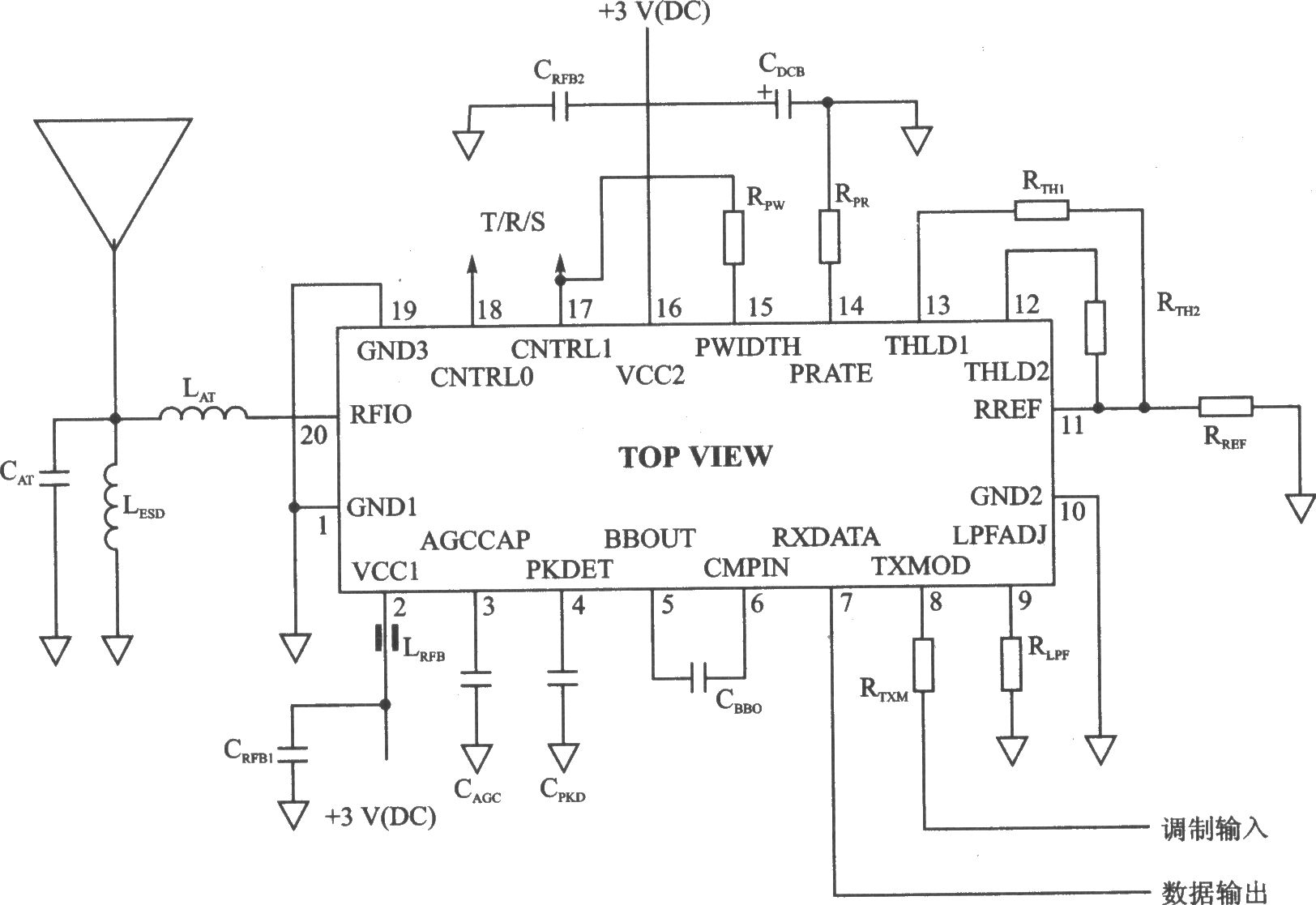

TR3100应用
电路

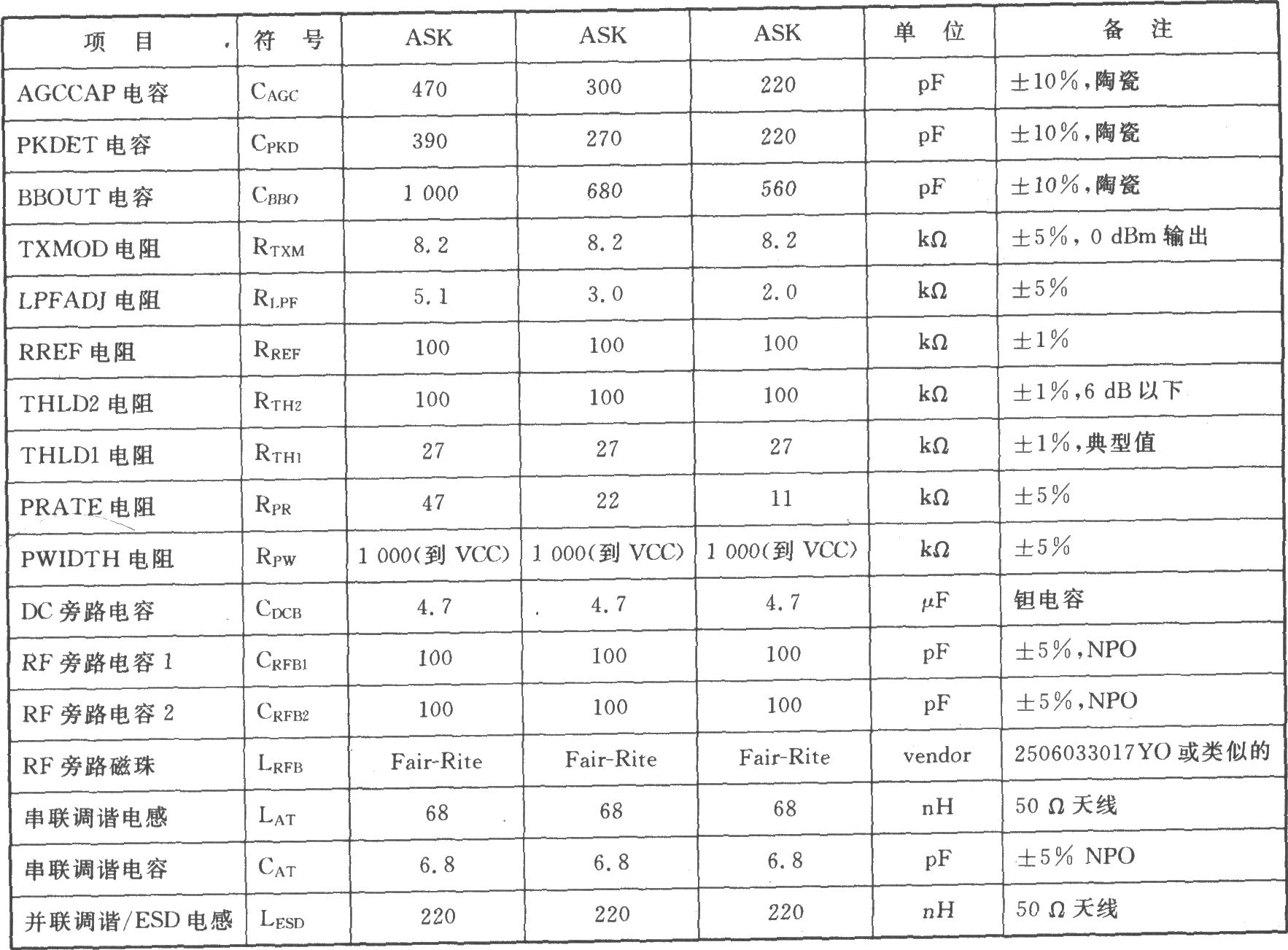

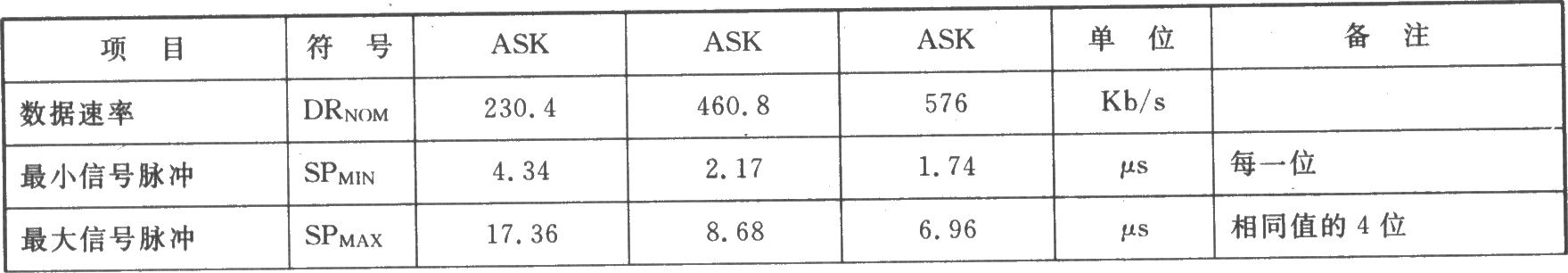

TR3100应用电路在不同数据速率的元器件参数值
