DK1002T OOK 868 MHz发射器模块

发布时间:2011-6-20 10:36    发布者:circuit_share
关键词: DK1002T , 发射器
DK1002T是采用RF2514发射芯片和滚动码编码器芯片组成的发射器模块。它与DKl002R接收器模块配套使用,适合在无键进入系统、无线安全系统、远距离监控和遥控中应用。

主要技术特点如下:

·工作频率为868 MHz

·OOK调制方式;

·调制频率为1 kHz;

·滚动码编程;

·输出功率为70 dBμV/m

·电源电压为2~3 V;

·电流消耗(发射模式)为9 mA;

·天线印制在印制板上。

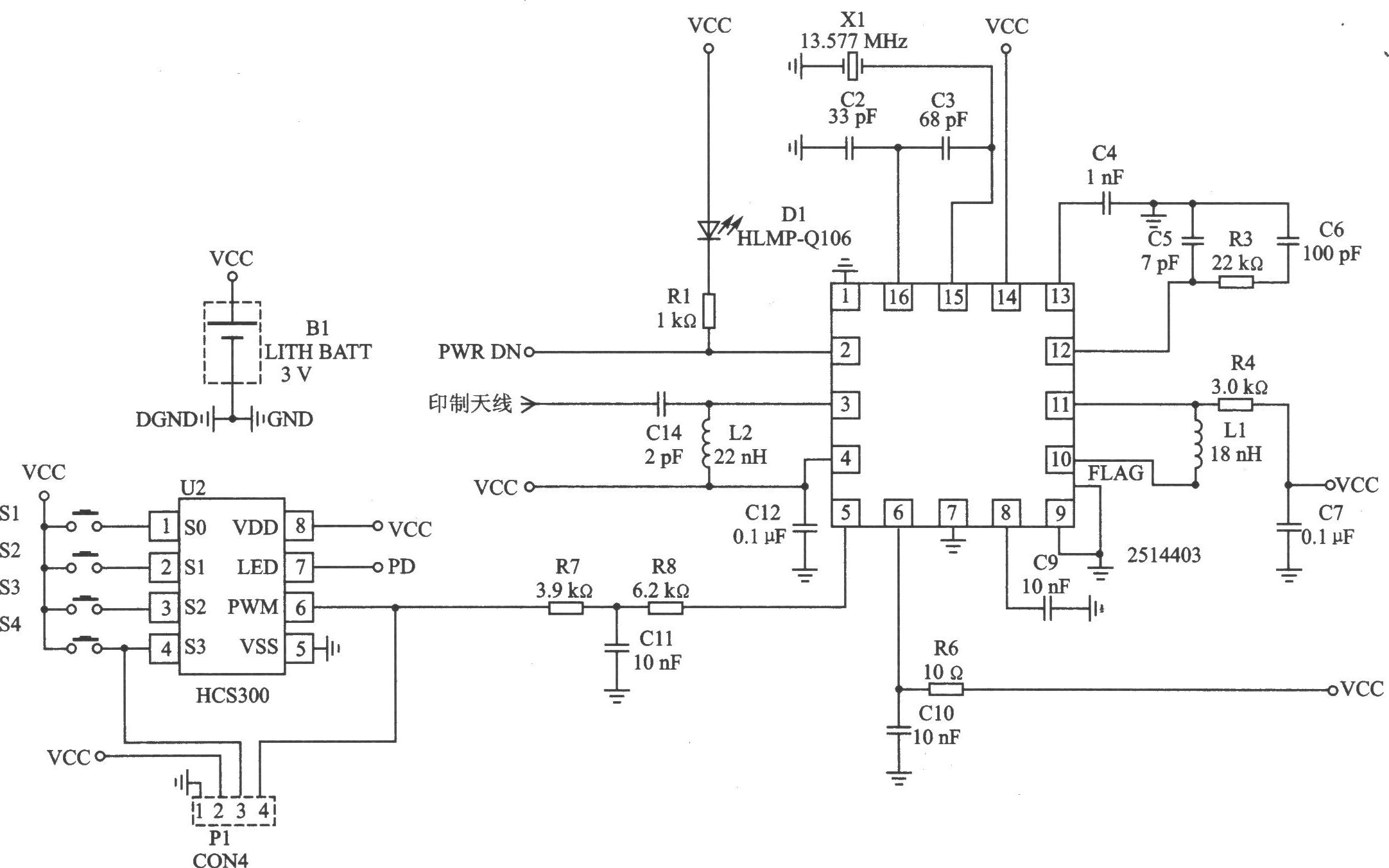

DK1002T的电原理图
