RF109 I/Q 2.4 GHz数字扩频收发器
发布时间:2011-6-20 10:19 发布者:
circuit_share
关键词:
RF109
,
收发器
RF109是将
电路
复杂程度和成本降到最低的数字扩频
收发器
,适合数字扩频无绳电话直接序列扩频系统、无线局域网和集货控制系统等领域的应用。
主要技术特点如下:
·工作在2.4~2.4835 GHz ISM频段;
·PLL提供2.3922~2.5056 GHz频率;
·64个可编程信道,每个信道间隔1.8 MHz;
·发射输出功率可选择高、中、低;
·工作
电压
为3.O~4.5 V;
·工作
电流
为89 mA(典型值),睡眠模式电流为5μA(典型值);
·发射、接收和频率合成器分别使能。

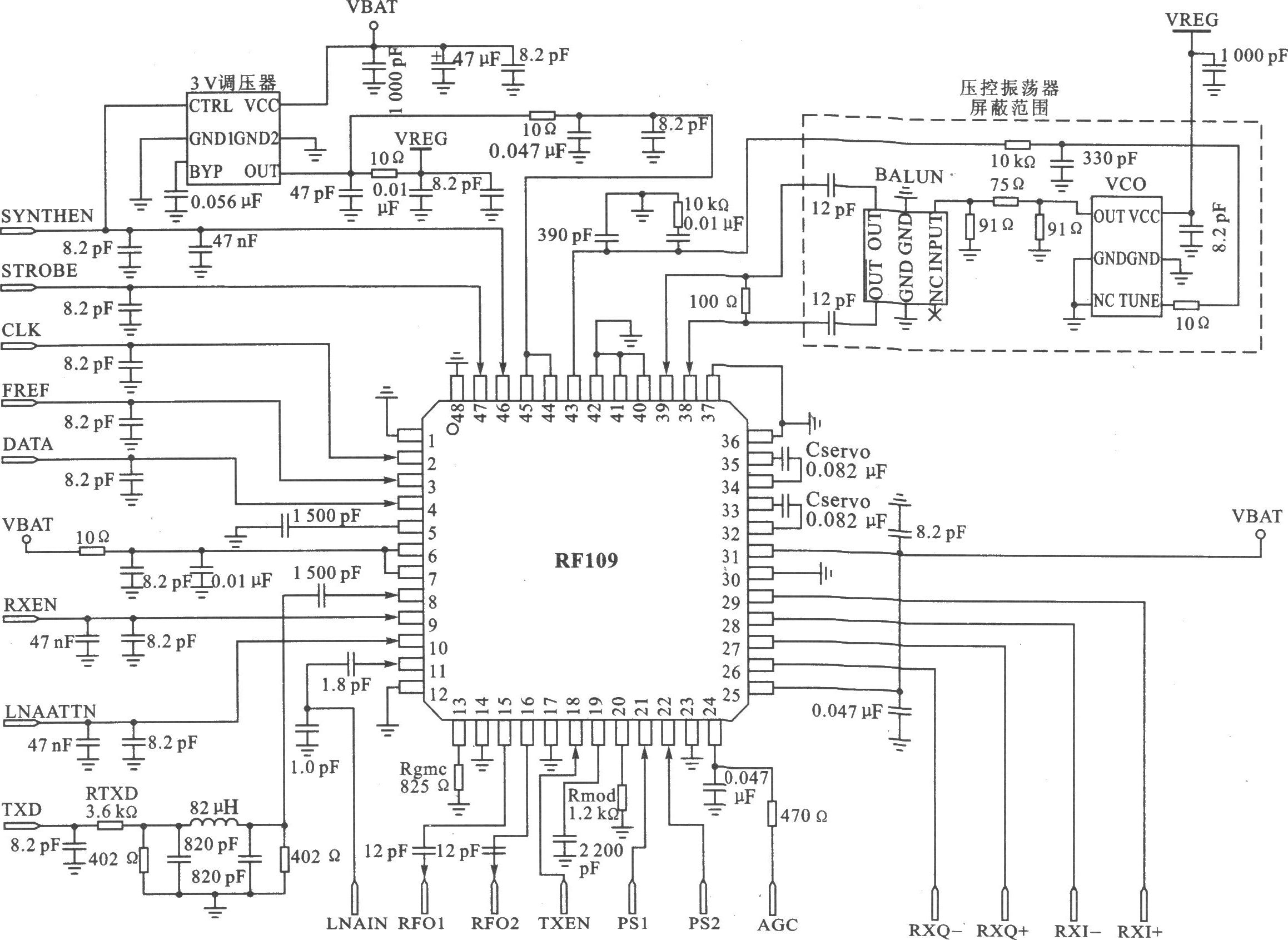

RF109的应用电路
