MAX2420/MAX2421/MAX2422/MAX2460/MAX2463 FSK/BPSK/QPSK 900 MHz收发器
发布时间：2011-6-20 10:09
发布者：circuit_share

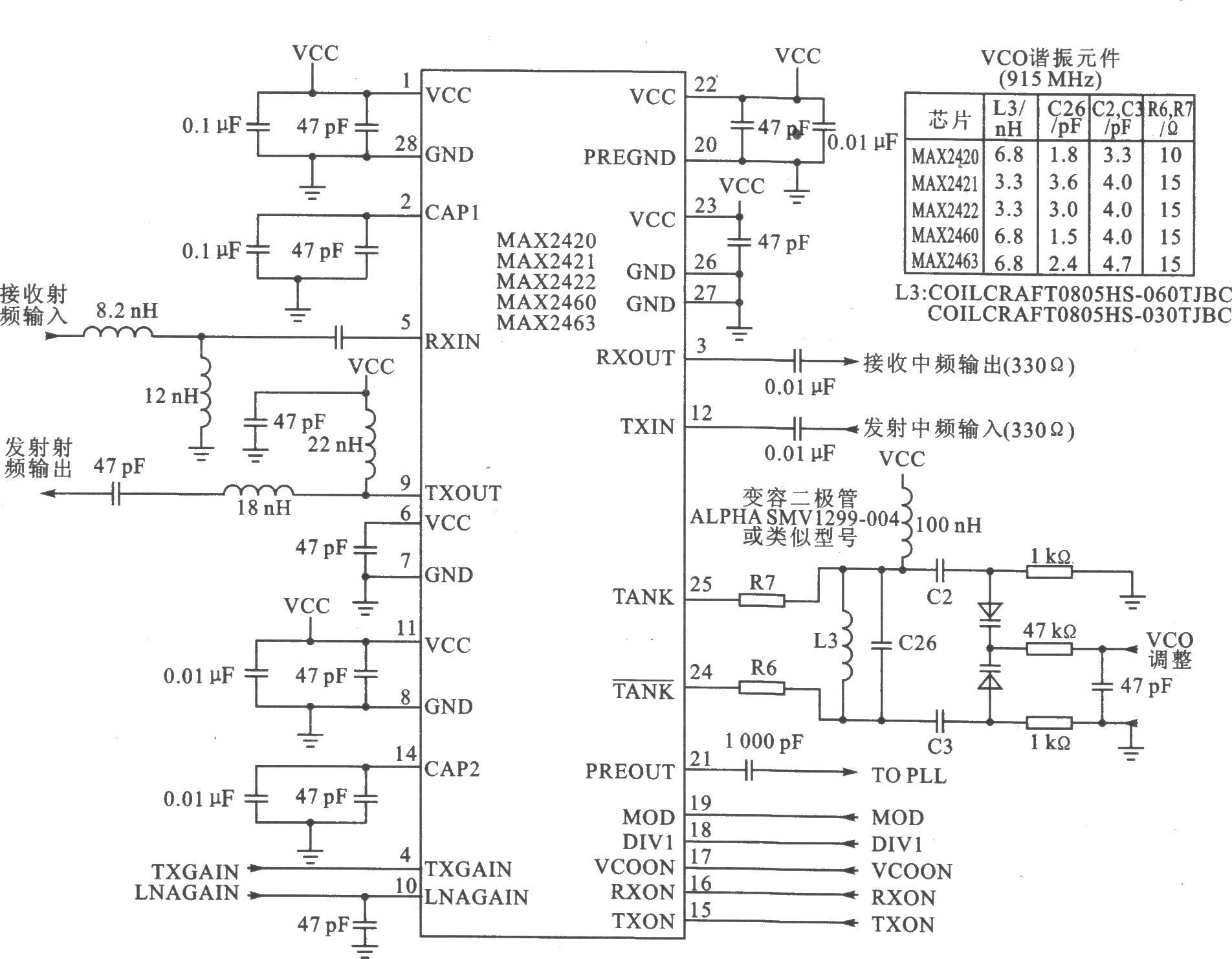

MAX2420/MAX2421/MAX2422/MAX2460/MAX2463是一款高性能的无绳电话RF前端IC芯片，为无绳电话和ISM频带无线电应用提供了一个低价格的解决方案，其应用于无绳电话扩频通信、无线遥感勘测2路寻呼和无线网络中。 主要技术特点如下： ·工作频率为900 MHz； ·FSK、BPSK和QPSK调制方式； ·发射和接收混频器镜像抑制比为35 dB； ·电源电压为 2.7～ 4.8 V，可采用电池供电； ·发射器IF放大器增益控制范围为35 dB； ·发射输出功率为 2 dBm； ·接收模式电流消耗为23 mA，发射模式电流消耗为26 mA，待机模式电流消耗为0.5μA。 MAX2420/MAX2421/MAX2422/MAX2460/MAX2463的应用电路 |
