TR1100 ASK 916．50 MHz收发器

发布时间：2011-6-20 10:07 发布者：circuit_share

关键词： ASK , TR1100 , 收发器

TR1100是采用RFM公司独特的ASH(Amplifier-Sequenced Hybrid)体系结构设计的RF窄带数据通信收发器。它符合FCC 15.249和类似标准，适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。

主要技术特点如下：

·工作频率为916.30～916.70 MHz；

·ASK调制／解调方式；

·数据传输速率可达1 Mb／s；

·接收灵敏度为-87 dBm(1 Mb／s，10-3BER，AM测试法)；

·输出功率为0 dB；

·电源电压为2.2～3.7 V；

·工作电流：接收模式为6 mA，发射模式为12 mA，睡眠模式为0.7μA；

·没有射频辐射，所需外部元件少。

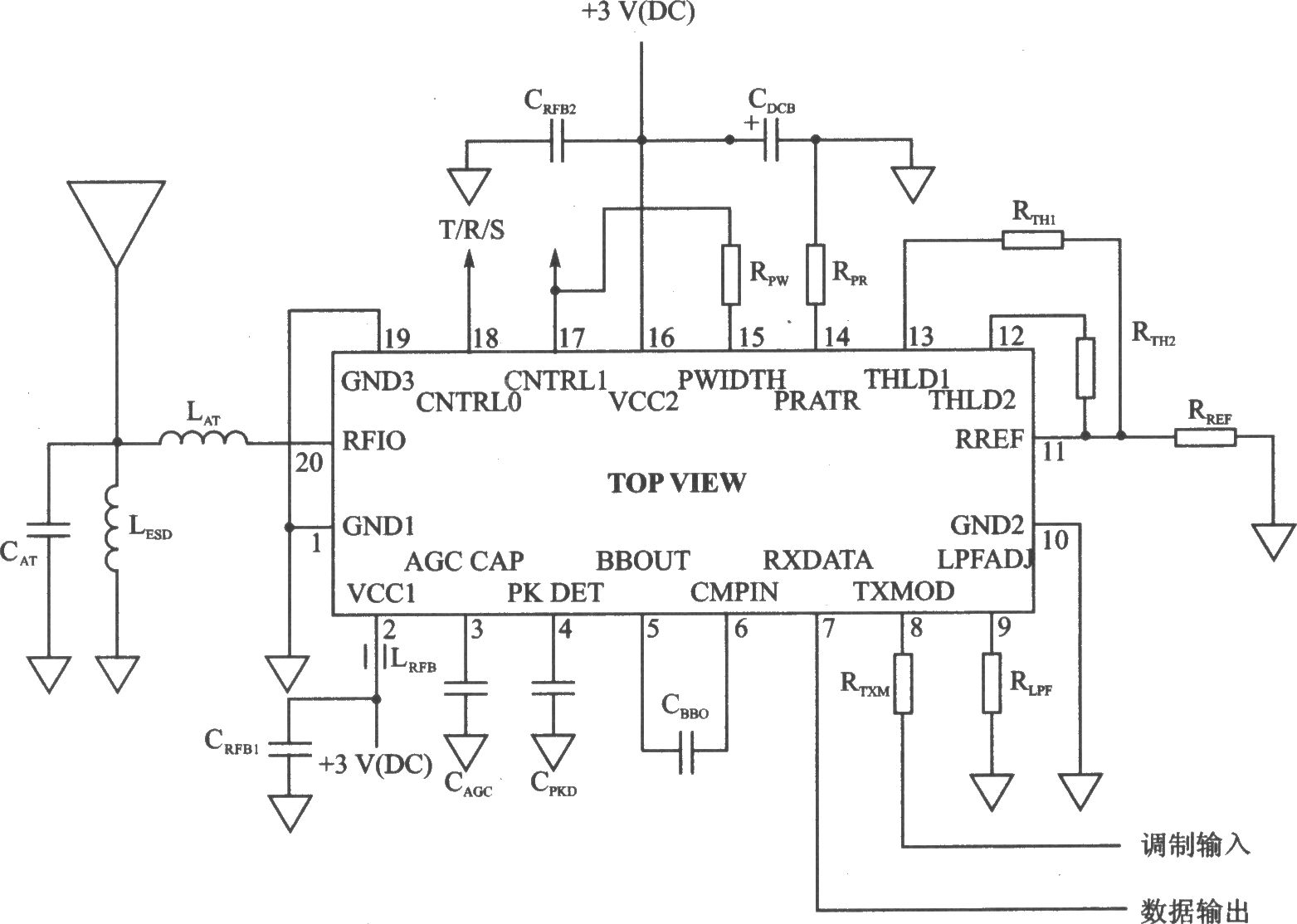

TR1100应用电路

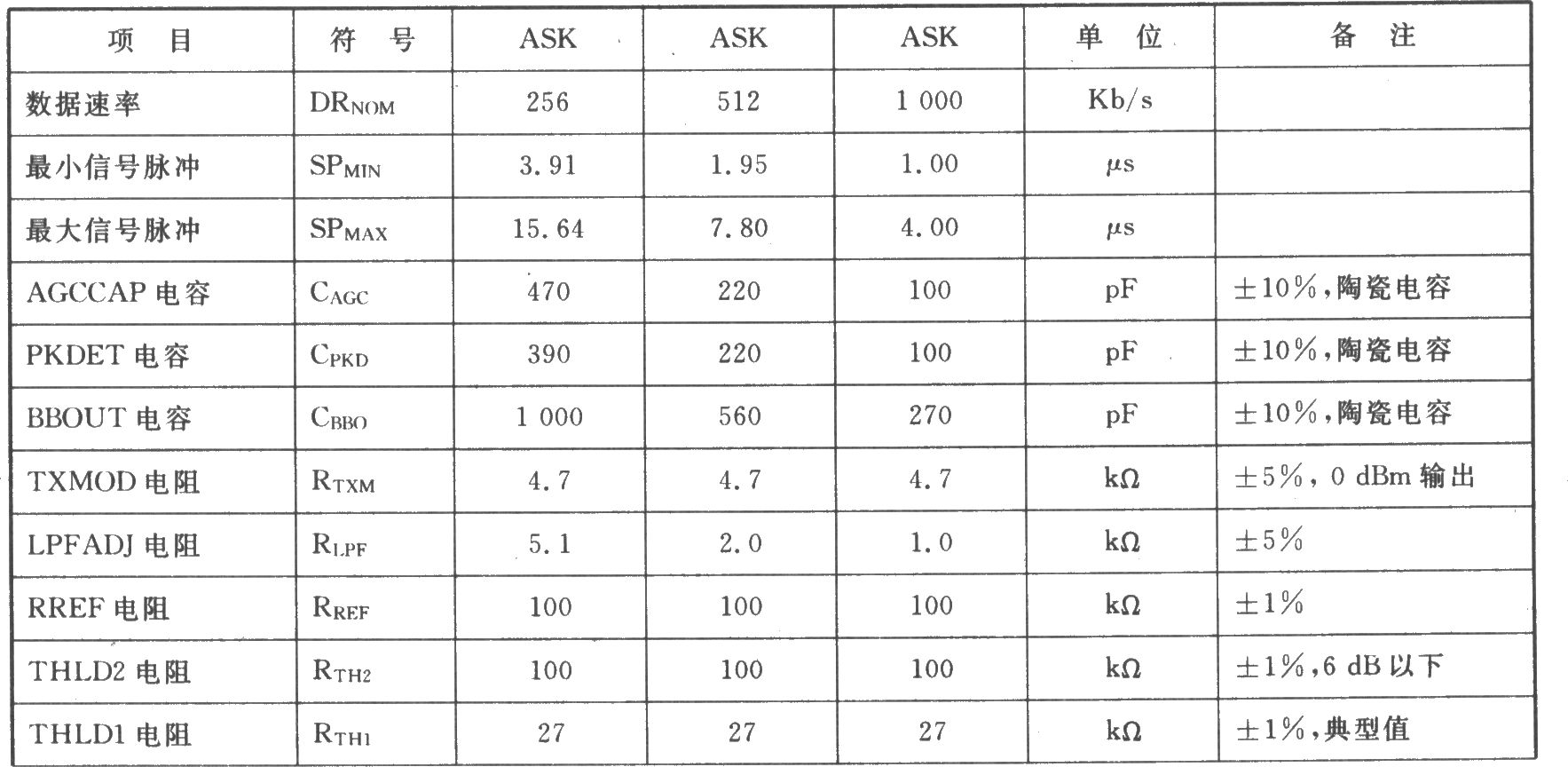

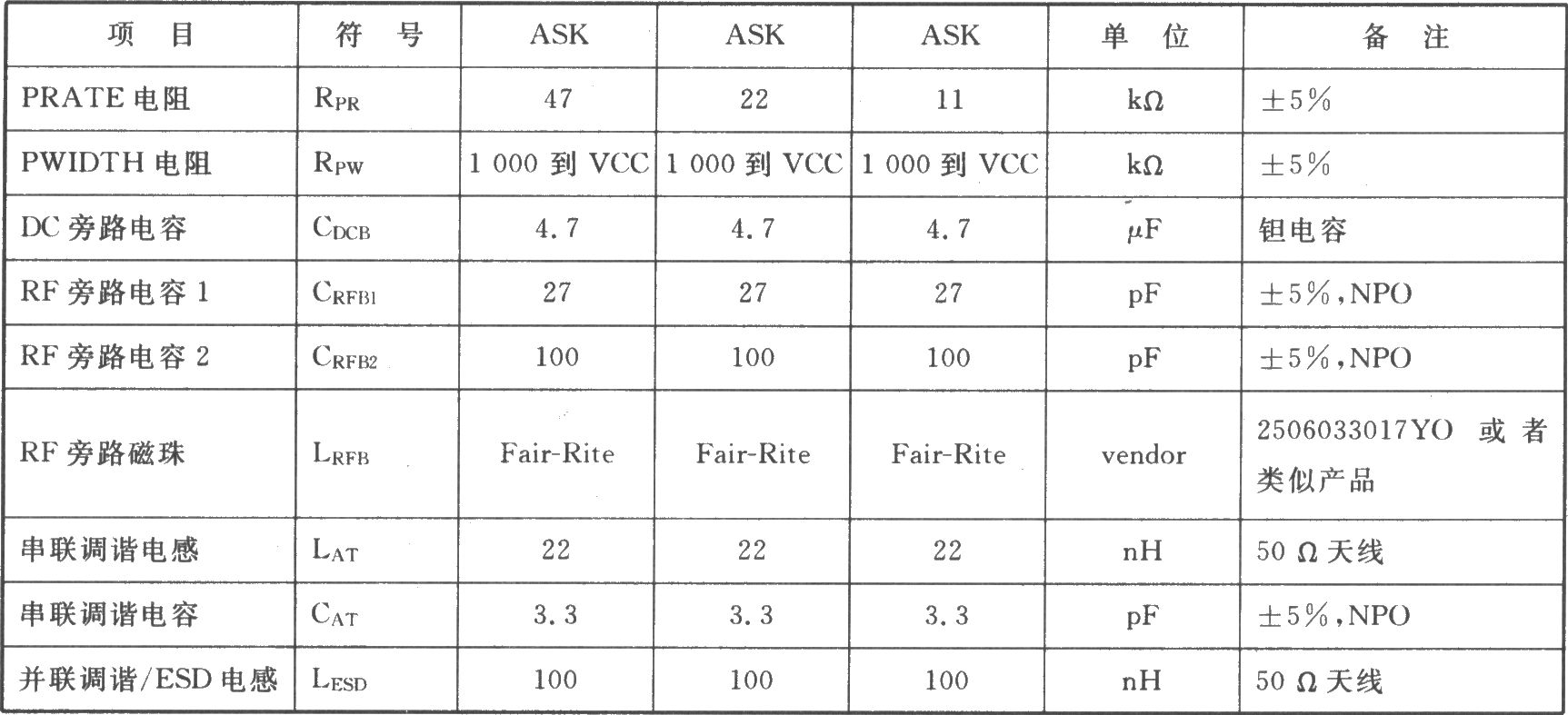

TR100应用电路的元器件参数值
