TR1000/TR1004 00K/ASK 916.50/914.00 MHz收发器

发布时间：2011-6-20 10:07 发布者：circuit_share

TR1000/TR1004是采用RFM公司独特的ASH(Amplifier-Sequenced Hybrid)体系结构设计的RF窄带数据通信收发器。其符合FCC 15.249和类似标准，适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。 ’ 主要技术特点如下： ·TR1000工作频率为916.50 MHz，TR1004工作频率为914.00 MHz； ·OOK/ASK调制解调方式； ·RF数据传输速率可达115.2 Kb／s； ·接收灵敏度为-91 dBm(115.2 Kb／s，脉冲测试法)；． ·输出功率为 1.5 dBm； ·电源电压为2.2～3.7 V； ·工作电流：接收模式为3.8 mA(115.2 Kb／s时)，发射模式为12 mA，睡眠模式为0.7μA； ·没有射频辐射，所需外部元件少。

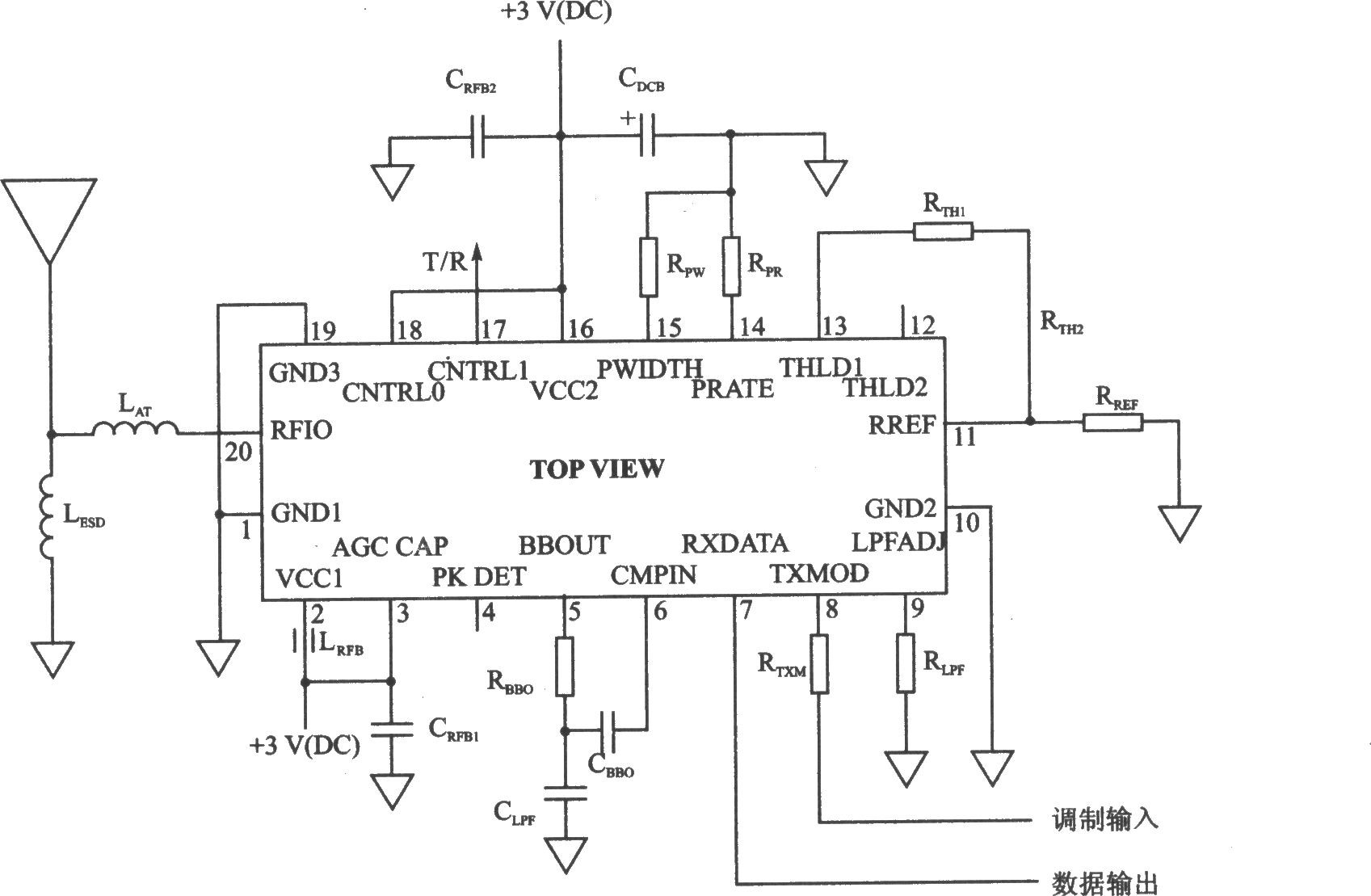

TR1000／TR1004 00K收发电路

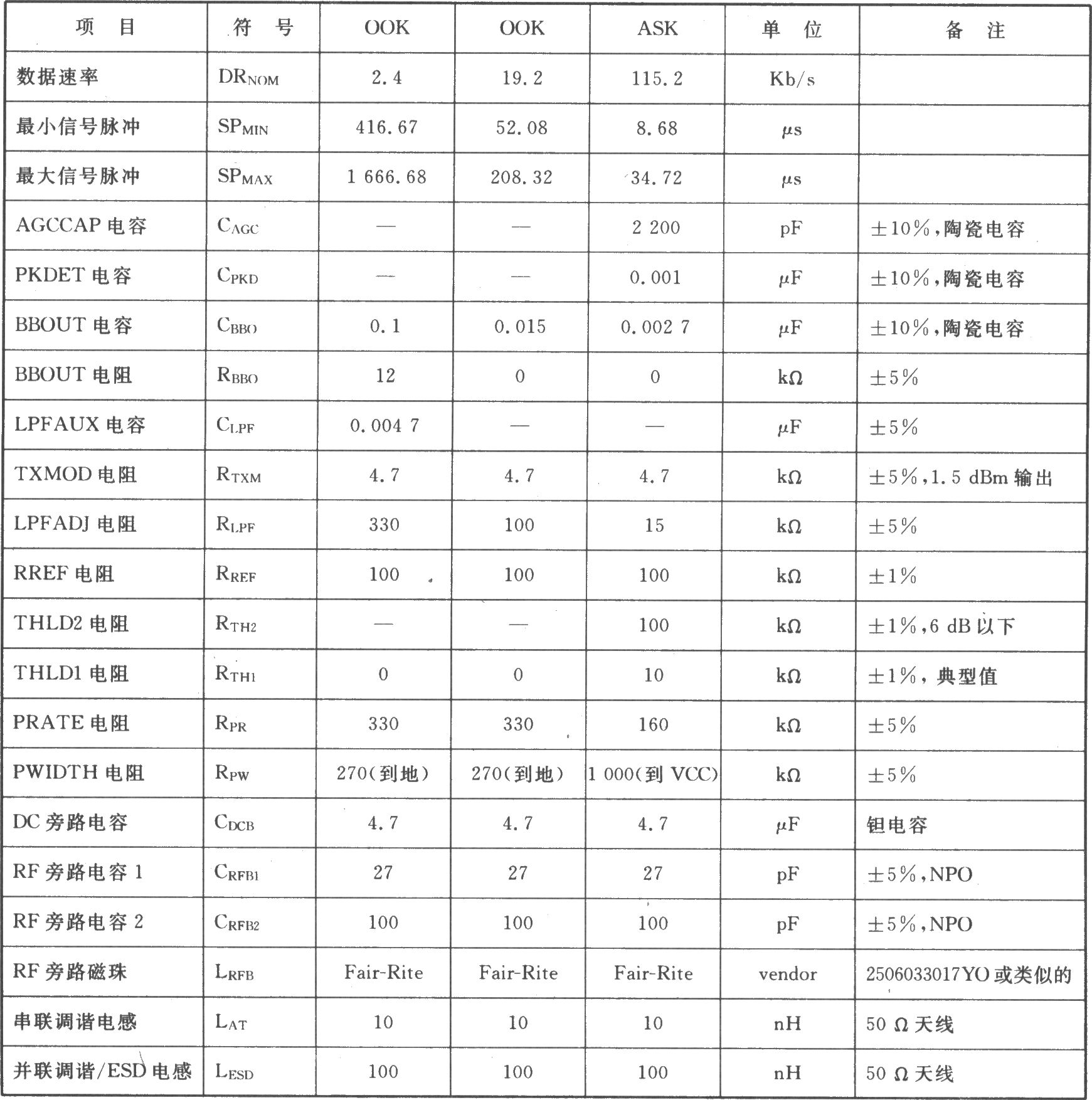

TR1000／TR1004 ASK 收发发路 TR1000／TR1004应用电路元器件参数值
