友尚推出Maxim EZCascade技术,大大简化视频显示器设计

发布时间:2011-6-17 11:35    发布者:Liming
关键词: EZCascade技术 , Maxim , 视频显示器 , 友尚

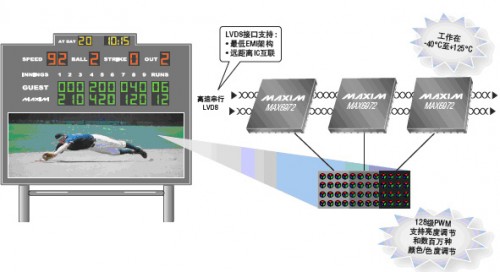

Maxim的EZCascade技术采用LVDS接口,支持数千个LED的驱动器远距离级联。该方案省去了多个昂贵的处理器,有效降低大屏幕显示器的成本;此外,由于减少了软件开销,从而简化了显示器设计。

MAX6974

• 驱动器之间采用菊链LVDS接口

• 12位/14位独立的PWM亮度控制;7位/5位全局PWM亮度控制

• ±1%端口间电流匹配精度

• 每个驱动器带有24个端口,用于控制8个RGB像素


8/16端口恒流LED驱动器,提供可选的LED开路故障检测和看门狗

所有器件均采用工业标准引脚排布,适用于工业照明、信号标志和交通管理


数字可编程LED驱动器,适合各种背光应用

I2C接口简化设计的优化处理

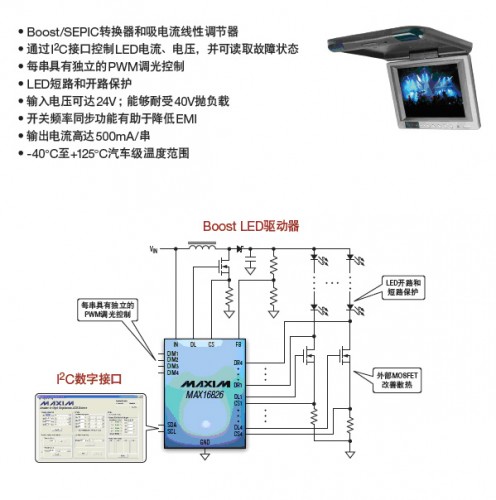

MAX16826集成boost/SEPIC转换器和四路吸电流线性调节器,用于驱动四串LED。器件采用独特的I2C接口,设计人员可以独立配置每串LED的电流、设置boost/SEPIC输出电压,并通过内部ADC读取LED电压。外部MOSFET允许提供较宽范围的LED电流和电压,并可通过较大的电路板面积耗散功率,改善散热。因此,只需对MAX16826的软件或外部电路稍加改动,即可采用同样的驱动电路满足各种应用需求。

高度集成的大电流输出LED驱动器

降低背光成本

MAX16814/MAX16838*是高度集成的LED驱动器,设计用于降低大电流、多串背光系统的成本和复杂度。这些器件集成开关转换器,用于所有LED串和吸电流线性调节器的供电。此外,自适应电压优化电路可自动调节boost输出电压,以满足LED的供电要求,无需外部组件。器件能够处理较高的输入电压,工作在-40℃至+125℃温度范围,并具有开关频率同步功能,非常适合汽车应用。

灵活、可靠的LED驱动器,提供快速PWM调光支持boost、buck-boost和buck拓扑

MAX16834是一款灵活的LED驱动器,能够配置为buck、boost和buck-boost结构。该器件能够驱动多达70个串联LED,并可提供几个安培的电流。此外,在没有外部箝位的情况下,器件工作电压可达28V;如果在电源引脚采用低成本电压箝位电路,工作电压可高于28V。除了多种配置功能外,MAX16834还具有较宽的PWM调光范围、模拟调光输入以及完备的保护措施,大大简化您的设计。

Maxim提供的路灯照明方案能够支持新的电气基础架构或换代架构。这些方案能够通过现有的电力线或无线链路控制灯的工作状态,理想用于建筑或路灯系统。


LED照明:室内照明换代方案(MAX16834)

对于室内照明换代方案,高能效和较长的工作寿命使得LED成为替代传统照明的经济、实用的解决方案。Maxim驱动器允许LED灯无缝接入当前使用的插座和变压器/调光架构。

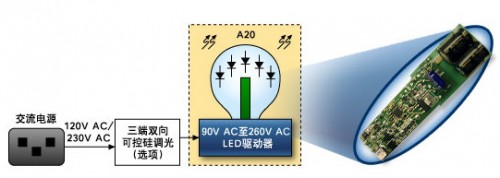

交流电供电LED球泡灯

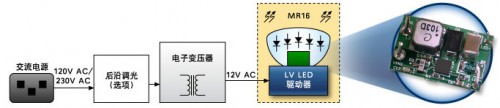

低压LED球泡灯


LED照明

固态照明, 电视, 家庭影院系统, 便携式投影仪, 汽车仪表显示器

• 高亮度LED驱动器



* 我要联络 友尚集团 中国 MAXIM 产品线人员

欲知更多代理产线产品信息欢迎前往友尚集团网站:
http://www.yosungroup.com/yosun/enter.do?locale=zh_CN

此新闻原文请参考:
http://www.wpgholdings.com/product_news_detail.php?define_wpglang=ZHS&id=2011041301&srl=97

关于大联大集团:

大联大投资控股股份有限公司(台湾证券交易所挂牌上市,股票代号: 3702)正式成立于2005年11月,集团总部位于台北,结合世平集团、品佳集团、富威集团、凯悌集团、诠鼎集团及友尚集团等亚太区半导体通路领导品牌,员工人数逾6000人,代理产品线逾270条,服务网遍布亚洲四十个据点;2010年营业额近81.7亿美金,是亚洲区市场份额最高之半导体零件分销商,2011年再度蝉联中国媒体国际电子商情「读者最满意海外分销商」第一名,囊括「最佳供货能力」、「最佳技术支持」、「最佳物流服务」三项专评;连年获专业网站EETimes评选为「亚洲最大最佳之电子元器件分销商」,稳踞全球第三大电子零件分销商;2009年11月旗下大联大电子(香港) 首次参与角逐即获颁「香港物流(中型企业)大奖」,再次确立大联大集团在半导体产业链的通路价值。

大联大集团积极导入ROWC(Return on Working Capital; 营运资产报酬率)指标,期能兼顾「营收」与「绩效」,藉以改善营运及盈余质量。在平台整合及合并效益的陆续发挥下,大联大的年化股东权益报酬率(ROE)及营运资产报酬率(ROWC),成长至2010年达18.4%与20.1%,EPS NT$4.48。2010年5月获彭博商业周刊科技百强评选为第十一名(评比标准包括:市值、营收、股东权益报酬率及员工人数成长率等)。

为提供大联大在地的服务质量,满足大中国区服务区域客户的差异化需求,大联大(中国)服务六大领域包括中资(China Based Manufacturers)、台商(Taiwan-Based Manufacturers)、外商(Electronic Manufacturing Service)、日商(Japan-Based Manufacturers)、韩商(Korea-Based Manufacturers)及港商(HongKong-Based Manufacturers)客户。大联大除提供客户最佳的交钥匙解决方案(Turnkey Solution),并为服务客户小批量器件采购需求,更特别成立专责的服务团队(SPP,Strategic Partners Program)。大联大已分别于内地及香港成立大联大商贸、大联大商贸(深圳)及大联大电子(香港),以「产业首选‧通路标竿」为愿景,全面推行「团队、诚信、专业、效能」之核心价值观,凝聚团队共识,落实在地服务,并将持续努力创造供应商、客户与股东共赢。

【如欲获得更多讯息,请参访大联大集团网站:www.WPGholdings.com。】
