MGCT02 I/Q TDMA/AMPS 1900/900 MHz双频双模发射器

发布时间：2011-6-17 10:20 发布者：circuit_share

关键词： MGCT02 , 发射器

MGCT02是专为双频带、双模式蜂窝900 MHz/PCS 1900 MHz的移动电话设计的发射器。它可应用于TDMA/AMPS两种模式，在TDMA/AMPS移动电话中作为发射调制器和上变频器使用。MGTC02具有与Zarlink半导体公司和其他公司产品兼容的基带和混合信号接口电路。

主要技术特点如下： ‘

·RF频率范围为750～2000 MHz；

·中频范围为50～200 MHz：

·I/Q正交调制方式；、

·电源电压为4 V；

·工作电流为118～152 mA，待机模式电流为8～10 mA，睡眠模式电流为75uA；

·VHF振荡器频率经4分频后输出；

·放大器的可变增益为90 dB，有AGC温度补偿；

·片上有源滤波器，可免去了外部IF SAW滤波器。

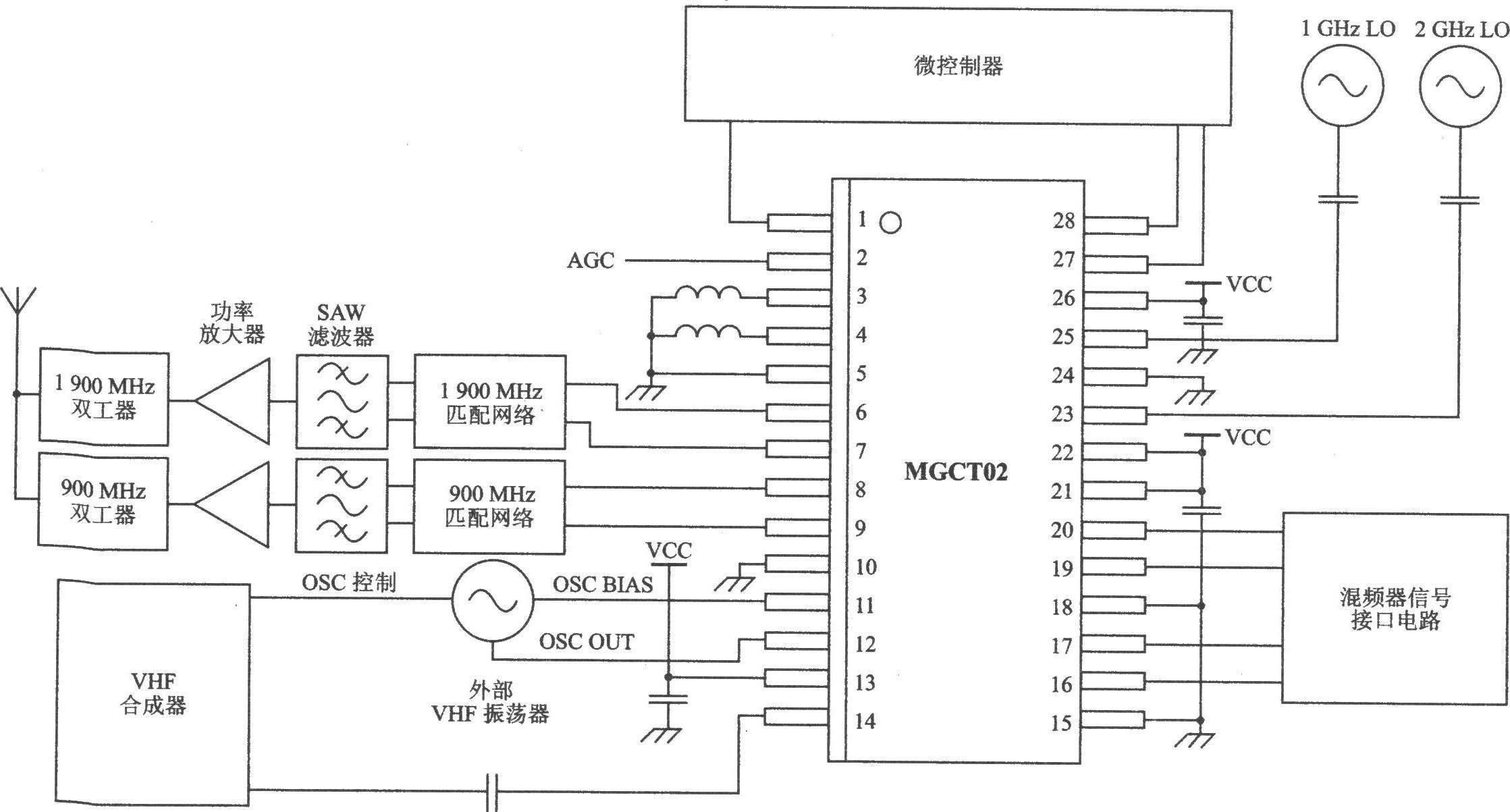

MGCT02 的典型应用电路
