CMX017 FM/FSK 965~860 MHz发射器
CMX017是CML(Consumer Microcircuits Limited)公司推出的发射芯片。它与CMX018无线接收芯片配套使用,适用于ISM(工业、科学和医学)频率范围内的各种应用。
主要技术特点如下:
·工作在860~965 MHz UHF频段;
·FM/FSK调制方式;
·数据速率可达500 Kb/s;
·工作电压为2.7~3.3 V;
·工作电流为130 mA(在输出功率为 20 dBm时),睡眠模式电流为10 uA;
·输出功率为 20 dBm;
·工作温度为-10~ 60℃。

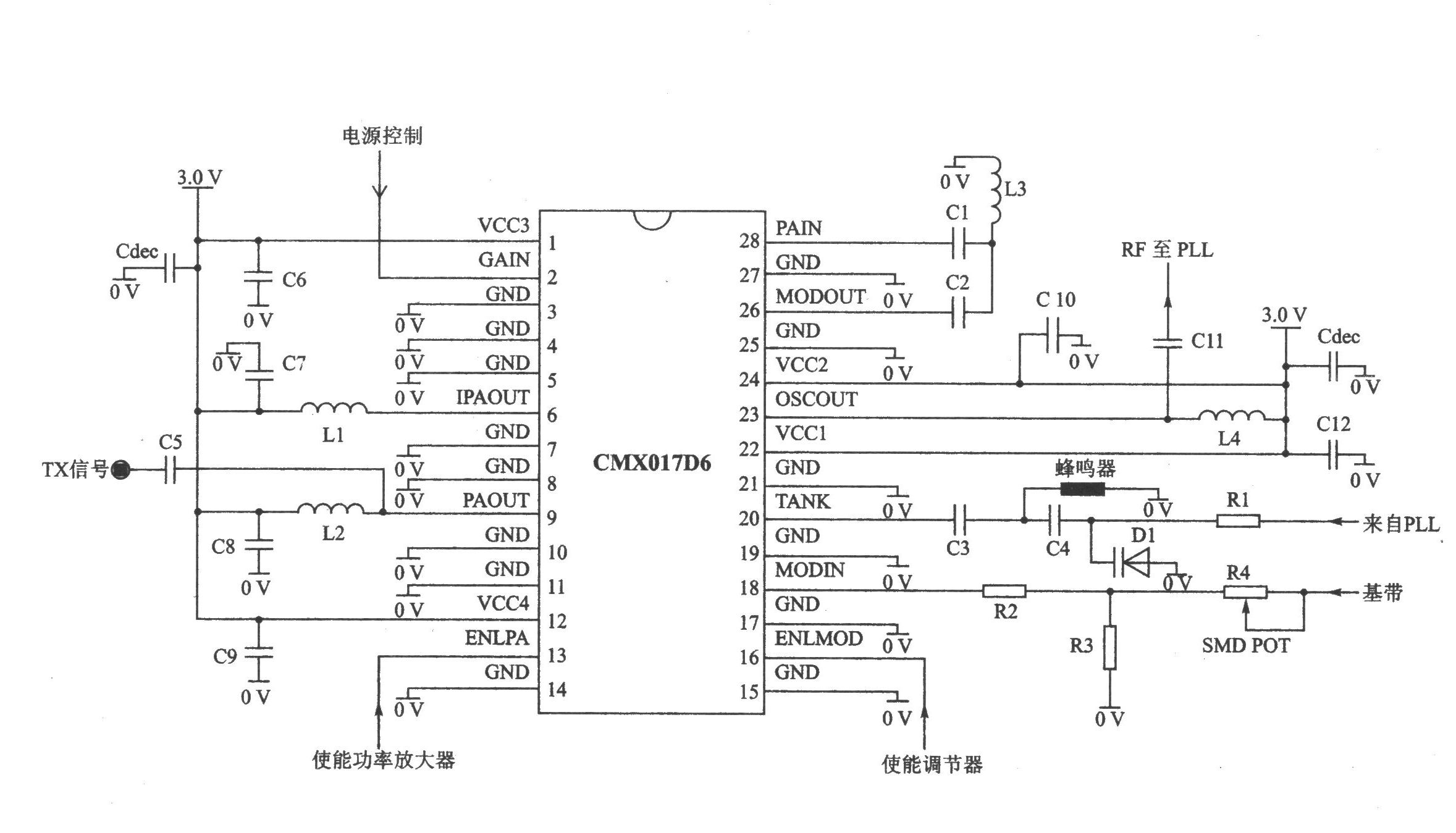

CMX017 应用电路

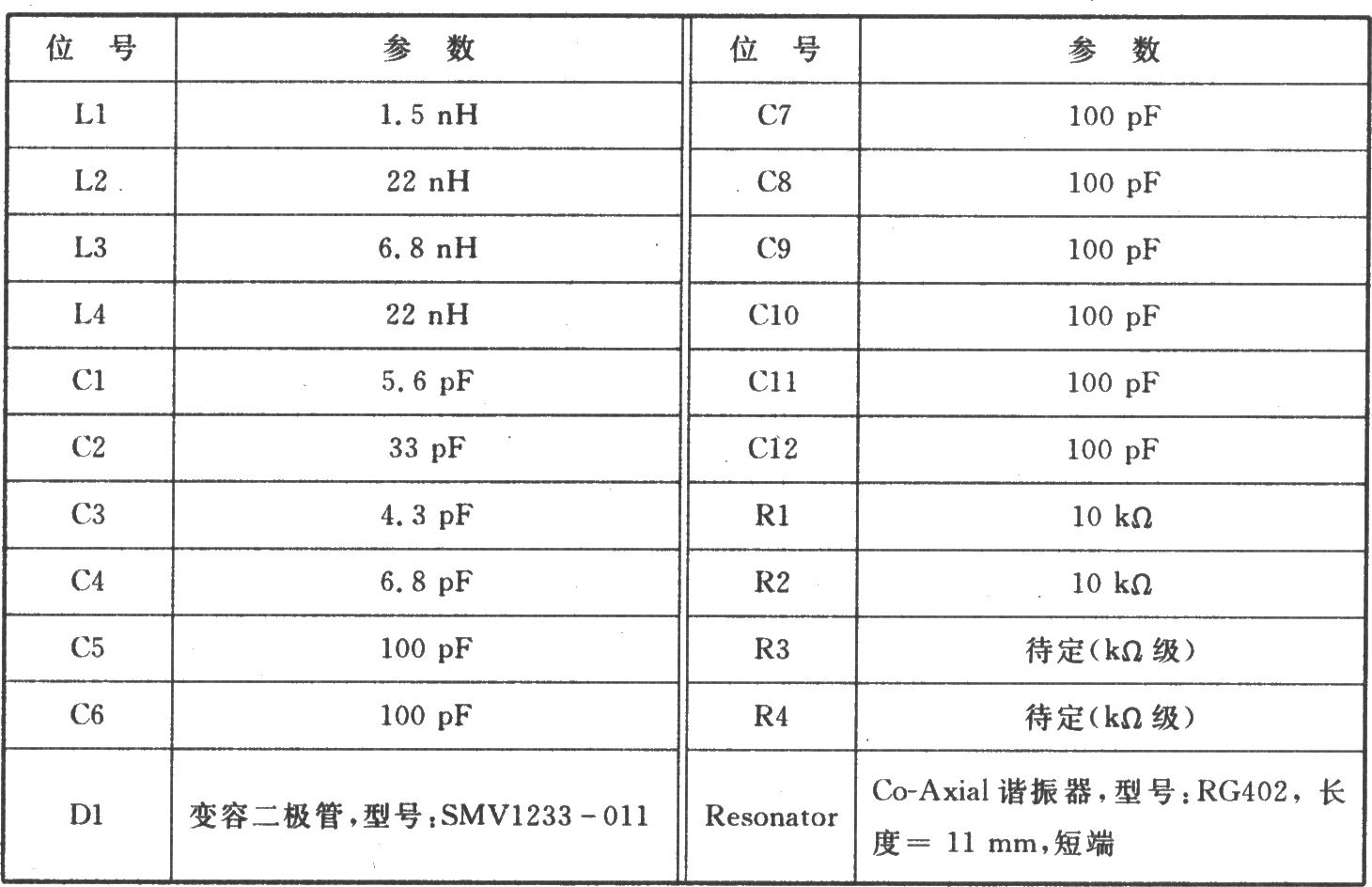

CMXO17应用电路的元器件参数
|
